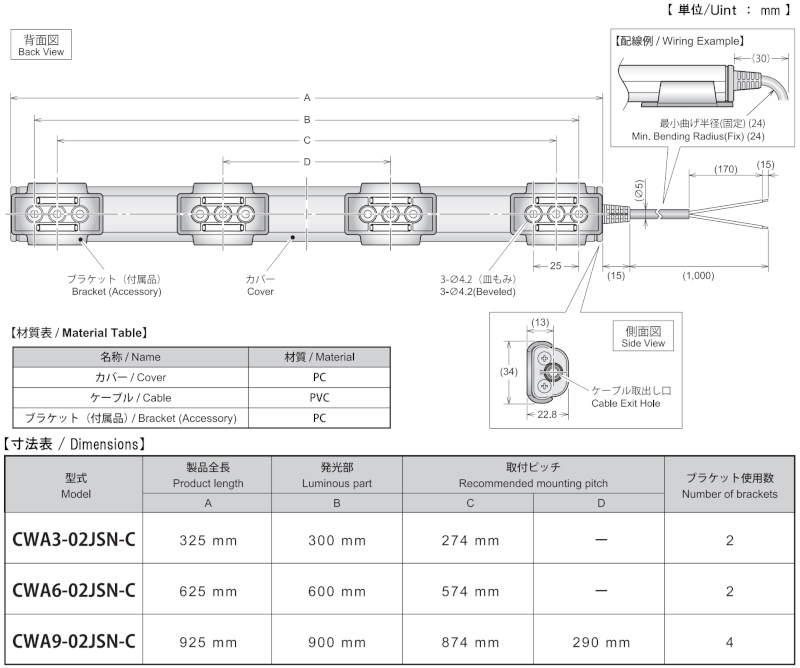

●CWA3-02JSN-C型には背面取付ブラケット（SZW-301）が１組付属
●CWA6-02JSN-C型には背面取付ブラケット（SZW-301）が１組付属
●CWA9-02JSN-C型には背面取付ブラケット（SZW-301）が２組付属

◆CWA3-02JSN-C型は当社公式ホームページより、無料サンプル貸出サービスを
 実施しております。

無料サンプル貸出サービス

★制御盤や生産設備に最適な産業用LED照明。
★低電力でも抜群の明るさで、保護構造IP65により水が噴霧する場所でも使用できます。

省エネと明るさを両立

新設計で発光効率を大幅に改善。

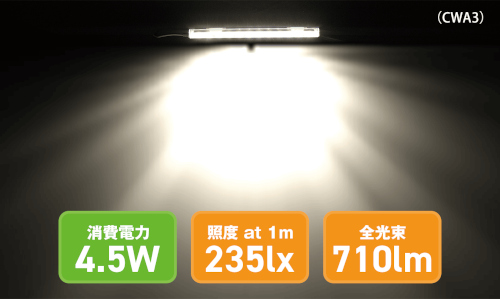

低電力でも抜群の明るさ。


優れた配光特性

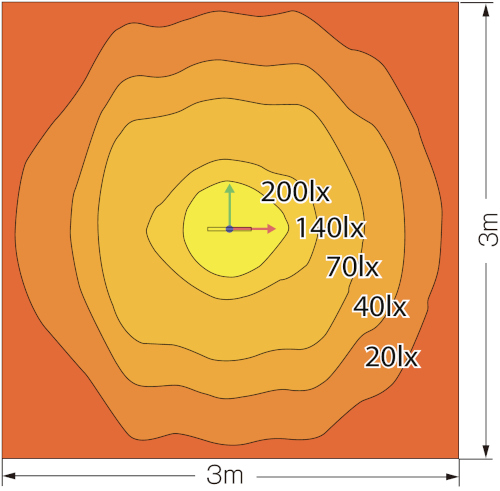

制御盤まわりや生産設備の庫内を広範囲で明るく照射。
※ 照度は計算値であり、実測とは異なる場合があります。


最適な防塵・防水性

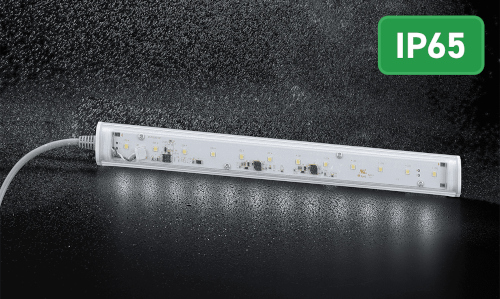

保護構造IP65のため、水が噴霧する場所や屋内での使用に最適。


◇取付方法


警告・注意
※当社製品CWA□S-24／CLA□S-24Aのブラケットを使用して取付けしないでください。落下などの事故の原因となります。
※取付の際は、製品の落下等に十分注意しておこなってください。
※ブラケットは、ポリカーボネート樹脂を使用しています。ねじロック剤など溶剤が付着すると、破損する恐れがありますので
 十分注意してください。

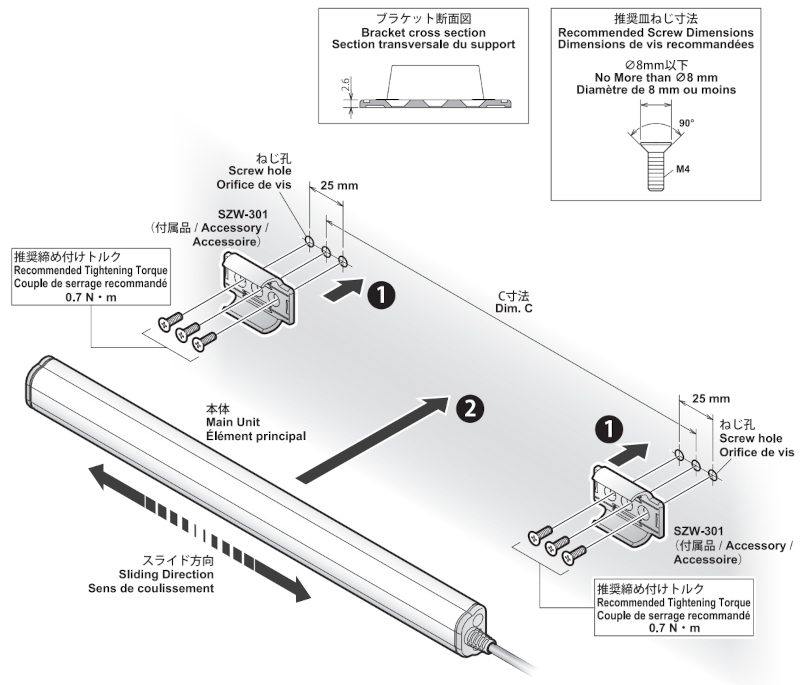

① 十分に強度のある平坦な取り付け面にねじ孔加
 工後、ブラケットを取り付けます。
 右図のようにM4の皿ねじ（推奨：各ブラケット2箇
 所以上）で締付けてください。

 ※CWA9の場合は、製品に同梱されているブラケット
  (SZW-301)を4ケ配置してください。

② 製品本体を「カチッ」と音がするまで嵌めてくだ
 さい。

 ※本製品を、縦方向で取り付ける場合、本体がス
  ライド方向にずれる恐れがありますので、オプ
  ションブラケット(SZW-303)の使用を推奨しま
  す。

◇配線方法（ケーブル接続モデルJS）

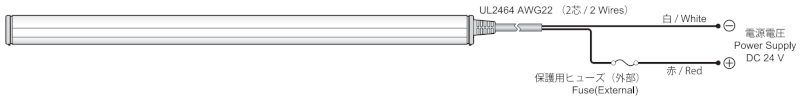

電源電圧DC24Vを投入すると、LEDが点灯します。

注意
※ケーブルは引っ張ったり、押し込んだりしないでください。故障の原因となります。
 また、ケーブルにはストレスがかからないよう余裕を持たせて配線してください。
※定電圧型の電源をご使用ください。定電流型の電源を使用した場合、故障の原因になります。
※シールド線を接地しないでください。ケーブルを加工した場合、不要なシールド線は除去してください。

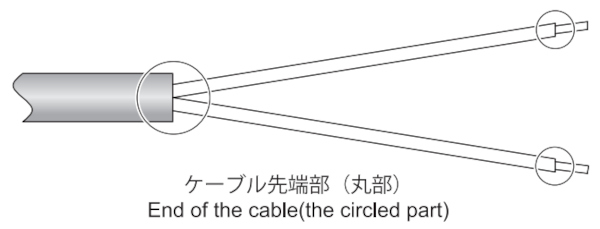

※ケーブル取出しの保護等級は、ケーブル先端部を除きます。ケーブル先端部に水などかかる場合やケーブル先端部
 が結露環境にある場合は、以下のような方法を参考に、ケーブル先端部（下図の丸部）に防水・防油処理してくださ
 い。
 ・ケーブル先端部に、水・油のかからない場所に配線します。
 ・ケーブル先端部を、充填剤（シリコンなど）で塞ぎます。
 ・ケーブル先端部に防水コネクタを使用します。

① 製品の内部保護には2Aのヒューズを設定しています。

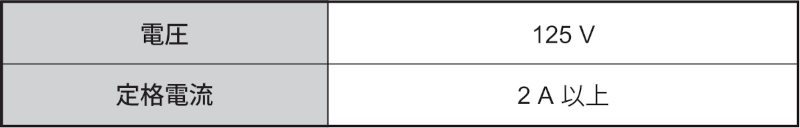

  保護用ヒューズは2A以上のヒューズをご使用ください。
② UL認証品としてご利用の場合、本製品に接続する電源にはクラス2電源ユニット（定電圧型）をご使用ください。

【保護ヒューズ（推奨）】

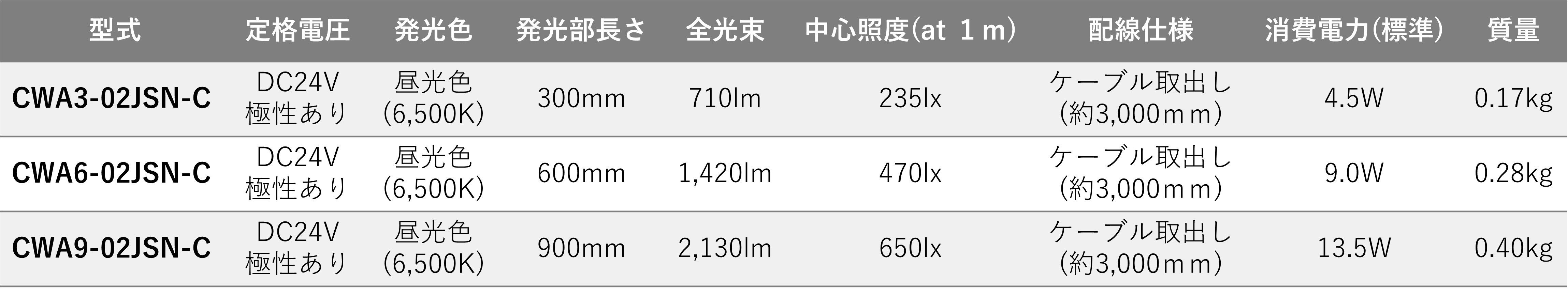

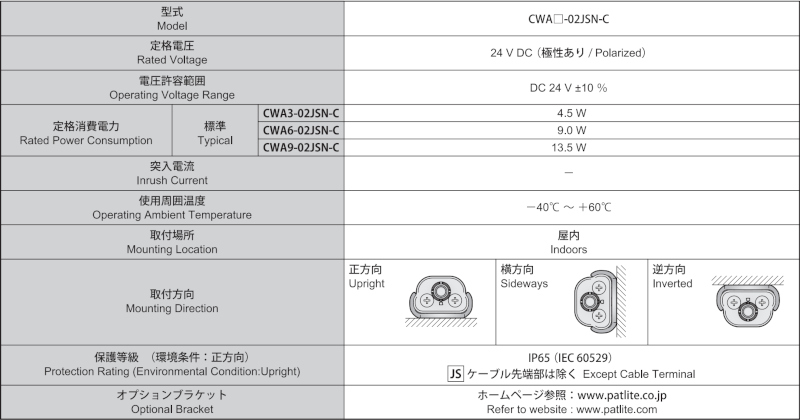

◇仕様



■適合規格
    ●UL 2108, CSA-C22.2 No. 250.2
    ●CE Marking, UKCA Marking ( EN 61000-6-4, EN 61000-6-2, EN IEC 63000, COMMISSION REGULATION(EU) 2019/2020 )
    ●KC ( KS C 9610-6-2 )
    ●FCC Part 15 Subpart B Class A
    ●ICES-003 Class A

制御盤や生産設備に最適な
産業用LED照明 CWA-02：
LEDワークライト
ケーブル接続タイプ（昼光色）

商品番号 CWA-02＿
¥ 13,090 税込 〜

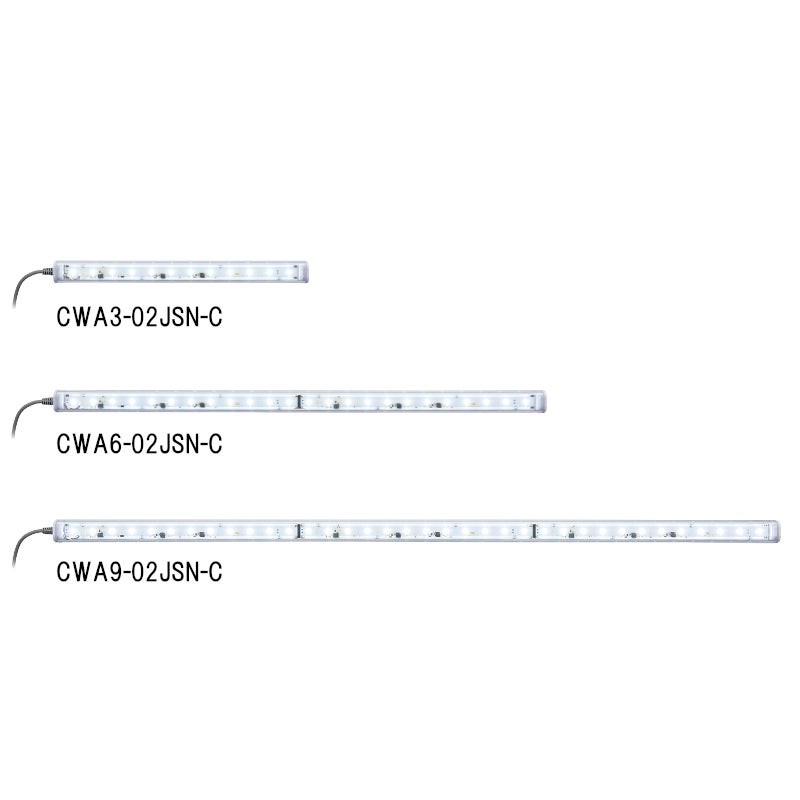

  • CWA3-02JSN-C ¥ 13,090 税込
  • CWA6-02JSN-C ¥ 21,505 税込
  • CWA9-02JSN-C ¥ 29,920 税込
返品・交換

お問い合わせ

¥15,400円(税込)

¥25,300円(税込)

¥35,200円(税込)
