［　対応機種　］
　CLA□-02□N-□型

注意
※取付けの際は、製品の落下等に十分注意しておこなってください。
※ブラケットは、ポリカーボネート樹脂を使用しています。ねじロック剤など溶剤が付着すると、破損する恐れがありますので
 十分注意してください。

［　取付方法　］

  ① 十分に強度のある平坦な取付面に、ねじ孔加工後、ブラケットを取り付けます。
    下図のようにM4の皿ねじ(推奨：各ブラケット2箇所以上)で締付けてください。
    ※CLA9の場合は、ブラケットを各4ケ配置してください。
    推奨締め付けトルクは、0.7N・mとしてください。

  ② LEDワークライトを「カチッ」と音がするまで嵌めてください。
    ※縦方向で取り付ける場合、LEDワークライトがスライド方向にずれる恐れがありますので、
      オプションブラケット（SZW-303)の使用を推奨します。


［　取付状態参考図　］

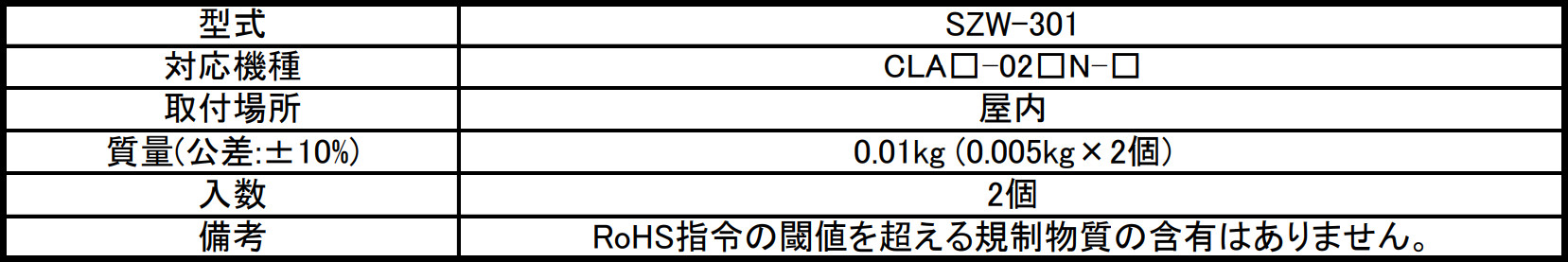

［　仕様　］


↑ページトップ↑

LEDワークライト用

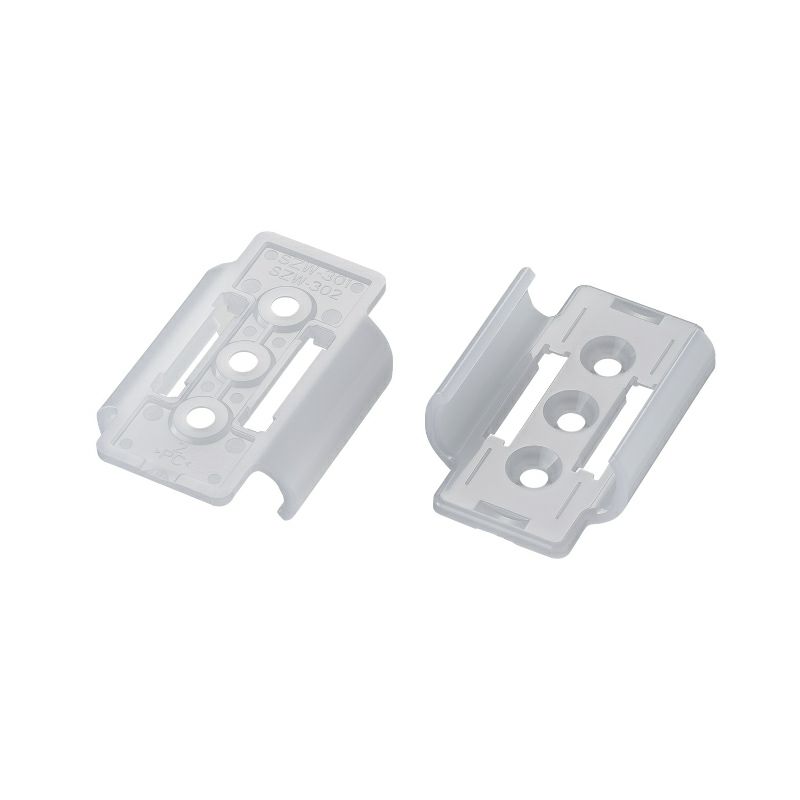

オプションブラケット SZW-301：
CLA-02型LEDワークライト用オプションブラケット

商品番号 SZW-301＿
¥ 1,188 税込
型式
  • SZW-301
返品・交換

お問い合わせ

¥1,320円(税込)

  • 特長・仕様
  • 外観図

※SZW-301型には上図の②マグネットは含まれておりません。
