［　対応機種　］
　CLA□-02JSN-□型

注意
※取付けの際は、製品の落下等に十分注意しておこなってください。
※ブラケットは、ポリカーボネート樹脂を使用しています。ねじロック剤など溶剤が付着すると、破損する恐れがありますので
 十分注意してください。

［　取付方法　］

  ① LEDワークライトを「カチッ」と音がするまで嵌めてください。

  ② 十分に強度のある平坦な取付面にねじ孔加工後、ブラケットを取り付けます。
   下図のようにM4のねじで締付けてください。
   推奨締め付けトルク：0.7N・m
    ※CLA9の場合は、LEDワークライトに付属されているブラケット(SZW-301)を2ケ配置してください。


［　取付状態参考図　］

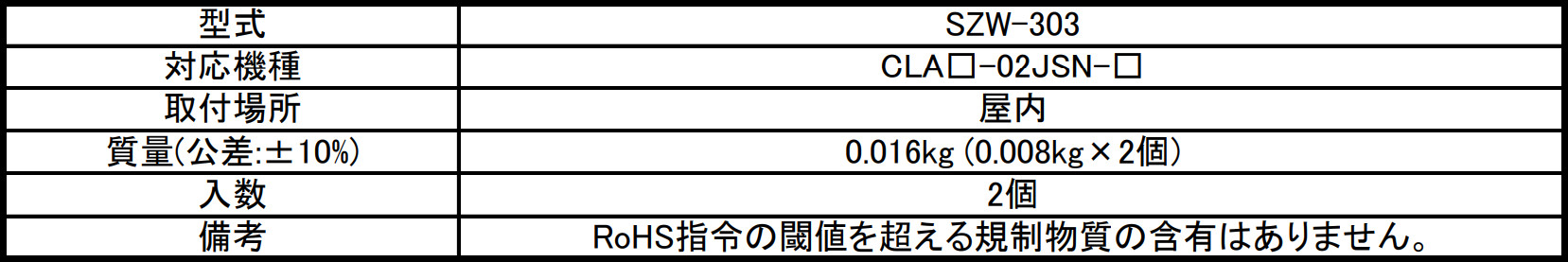

［　仕様　］


↑ページトップ↑

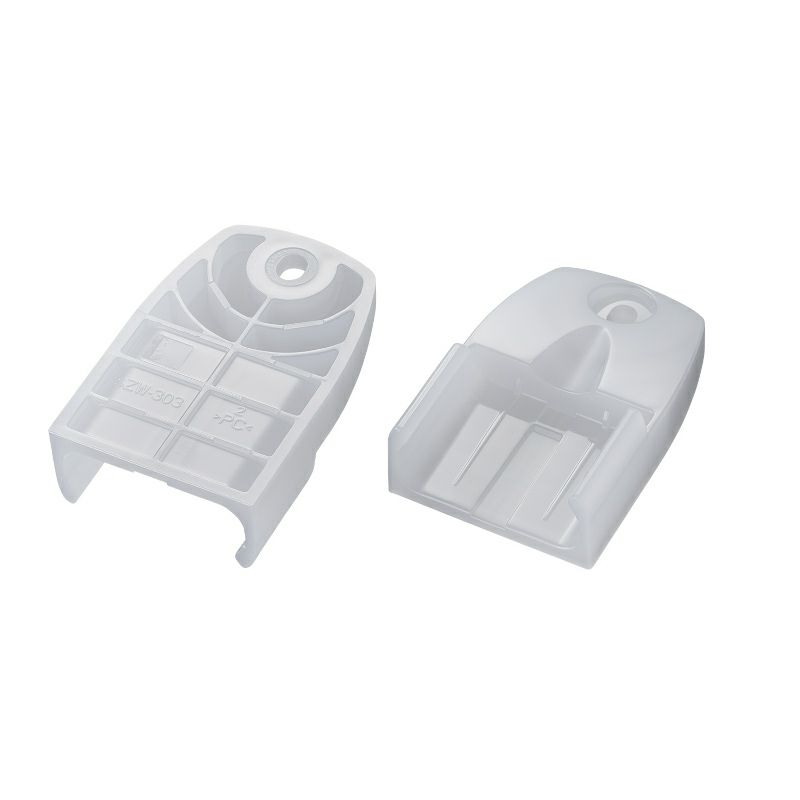

LEDワークライト用
オプションブラケット SZW-303：CLA-02型LED
ワークライト用オプションブラケット　サイド取付

商品番号 SZW-303＿
¥ 1,485 税込
型式
  • SZW-303
返品・交換

お問い合わせ

¥1,650円(税込)

  • 特長・仕様
  • 外観図
