［　対応機種　］
　CLA□-02□N-□型

注意
※取付けの際は、製品の落下等に十分注意しておこなってください。

［　取付方法　］

  ① 十分に強度のある平坦な取付面にねじ孔加工後、ブラケットを取り付けます。
   下図のようにM4のねじで締付けてください。
   推奨締め付けトルク：0.7N・m
    ※CLA6の場合はブラケット(SZW-304)を3ケ、CLA9の場合はブラケットを4ケ配置してください。

  ② LEDワークライトを「カチッ」と音がするまで嵌めてください。
   ※縦方向で取り付ける場合、LEDワークライトがスライド方向にずれる恐れがありますので、
     オプションブラケット（SZW-303)の使用を推奨します。

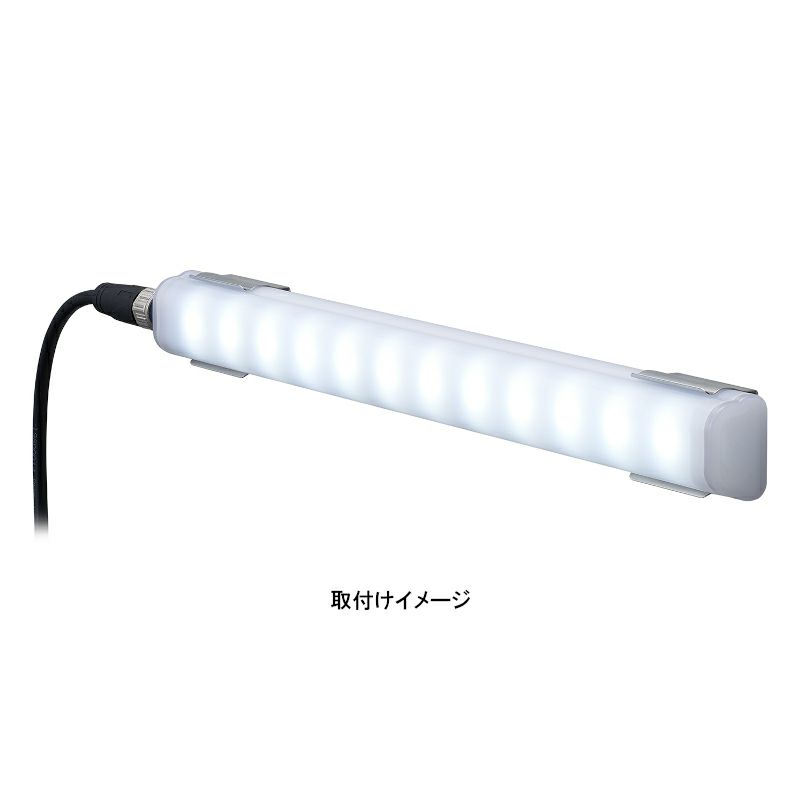

［　取付状態参考図　］

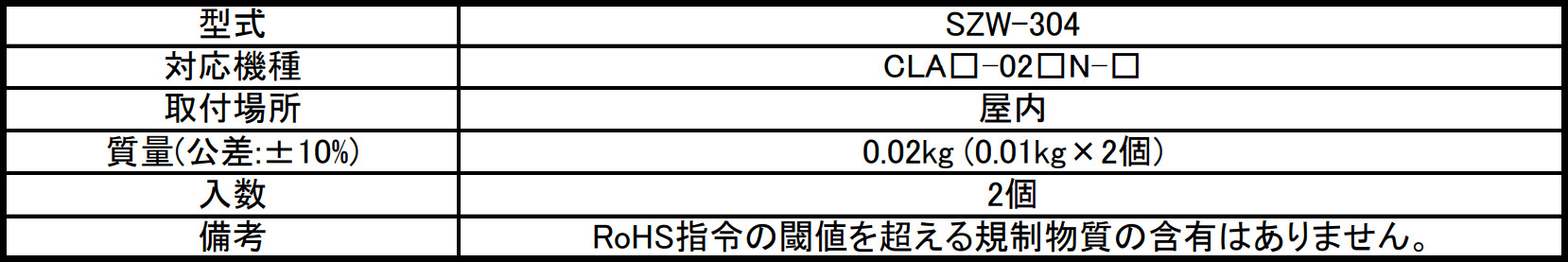

［　仕様　］


↑ページトップ↑

LEDワークライト用
オプションブラケット SZW-304：

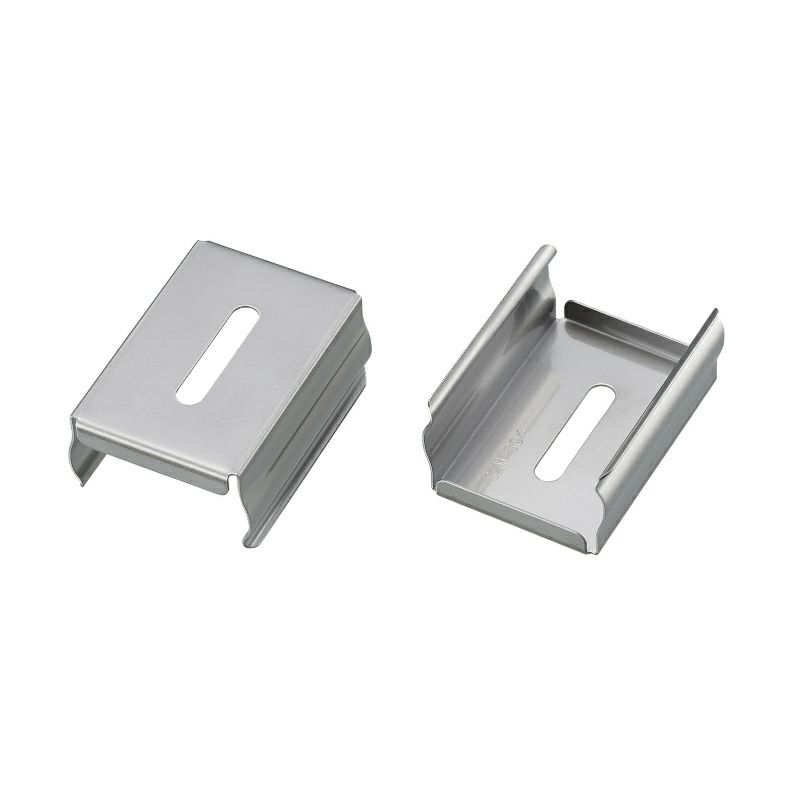

CLA-02型LEDワークライト用オプションブラケット

商品番号 SZW-304＿
¥ 1,485 税込
型式
  • SZW-304
