◆SC2W型は当社公式ホームページより、無料サンプル貸出サービスを
　実施しております。

無料サンプル貸出サービス

●状況に応じてゾーンごとに警戒/来客切り替えができます。
●警戒モードと来客モードの切り替えがスイッチひとつでカンタンにできます。
●2つのゾーンをそれぞれ独立検知します。
　来客モード時はチャイム音の違いで場所判別ができます。
●検知時に動作する接点出力は2系統、無電圧：AC100V 3AとDC24V 0.1A以下の大容量で様々な
　外部機器制御ができます。
●ワンウェイ機能内蔵で駐車場での出庫検知など、1方向検知ができます。
　（2組のセンサユニットが必要です。PATLITE SHOPでは、ビームセンサFE20A型が該当致します。）
●入力（ゾーン1.2）は、N.C（. b接点）、N.O（. a接点）の切換えができます。
　N.C（. ノーマルクローズ）
　・侵入検知用センサなど検知時に接点がOFFになるものを接続。
　N.O（. ノーマルオープン）
　・熱/煙感知器など検知時に接点がONになるものを接続。

★改善アイデア事例★
『物流現場ではこんな改善が・・・』
接続例
ワンウェイ検知機能を利用したシステム

■車両出庫時の事故防止にビームセンサ・センサコントロールボックスと光・音で車両の接近をお知らせ！
　駐車場等の車両の出入り口では、歩行者との接触事故や車両同士の衝突事故などの危険が多くあります。
　パトライトでは光や音で周囲に注意を報知するシステムをご提案します。


ワンウェイ機能について

ゾーン１、ゾーン２両方のセンサを使用して検知し、検知情報の順序から、検知対象の方向を判別する機能です。
車の入庫時は反応せず、出庫時のみ反応させて、出口付近への注意喚起をおこない事故防止を図る事ができます。



◇各部の名称


◇配線接続例


防犯制御機器として使用する場合


方向判別器として使用する場合

◇取付方法


◇仕様


↑ページトップ↑

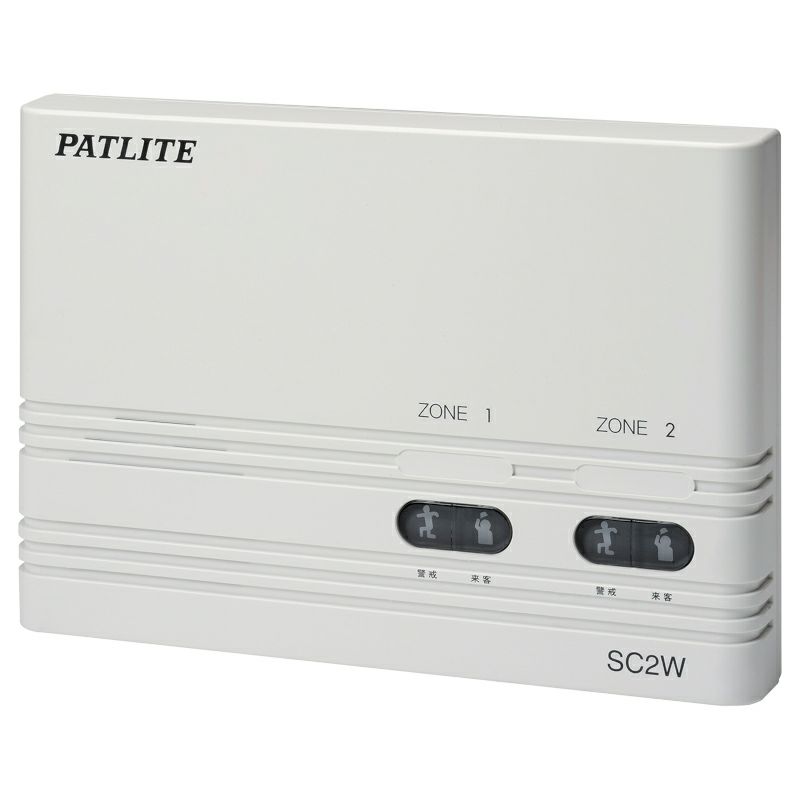

2系統のセンサをコントロールして、
様々な報知機器などを制御します。 SC2W：
センサコントロール
ボックス

商品番号 SC2W＿
¥ 29,799 税込
型式
  • SC2W 残りわずか
返品・交換

お問い合わせ

¥33,110円(税込)

  • 特長・仕様
  • 外観図
