◆PATLITE SHOP限定　2種類のメッセージを登録済みで提供
登録済みメッセージ　CH1：『車が出ます。ご注意ください。』

音声メッセージ『車が出ます。ご注意ください。』試聴

登録済みメッセージ　CH2：『車が出入（でい）りします。ご注意ください。』

音声メッセージ『車が出入（でい）りします。ご注意ください。』試聴

◆RT-100VF型は、テスト音声メッセージを登録済みで当社公式ホーム
 ページより、無料サンプル貸出サービスを実施しております。

無料サンプル貸出サービス

●音量は最大105dB(at 1m)の大音量で、内蔵の音量調節つまみで、音量調節ができます。

●低音を重視した設計で、耳にやさしい音質です。

●防滴構造のため、屋外でも使用できます。

●テスト再生スイッチ付きで、設置時の音量設定に便利です。

●NPNトランジスタオープンコレクタ対応により、PLC等での直接駆動が可能です。

 （注）スタート入力は500msec以上必要です。それ以下の入力では動作しない場合があります。

 （注）※登録済みメッセージの2種類は、メッセージの変更をされますと上書きされます。


◇配線方法


信号線の外部接点には、リレー・スイッチなどの無電圧接点回路、またはオープンコレクタ回路（NPN型）を使用してください。
回路・接点容量は、下表を参照下さい。


◇取付方法


取付け面へ取付け穴の加工を行ってください。（取付面寸法図参照）


◇使用方法


選択スイッチにて、9種類の動作モードの選択が可能です。

＜＜動作モード切替手順＞＞
①電源を切りの状態にしてください。
②選択スイッチを変更するモードへ合わせてください。
③電源を再投入してください。
④各CHのメッセージを再生し、動作モードが変更されたことを確認してください。






◇メッセージ書換え


SDカード(型式SDV-2GP 別売)、「PATLITEプレイリストエディタ2」(PATLITEホームページから無償ダウンロード）、音声データを使用し、メッセージの書き換えを行うことができます。
本製品の最大メッセージ秒数は、合計163秒(標準ビットレート再生時 内部メモリサイズ 504KB)です。
データ作成、SDカードへの保存方法については、ホームページの「ご利用ガイド」をご参照ください。

＜＜メッセージ書換え手順＞＞
①RT-100VF型のグローブを反時計方向に回して取り外します。
②製品の電源を入れてください。
③カードスロットにメッセージデータを保存したSDカードを挿入すると「ピポ」と報知し、登録を開始
 します。
 ※音声再生中は、メッセージ登録ができませんので注意してください。なお、SDカードを挿入した
  状態で、製品の電源を投入しても登録を開始することが可能です。
④データの登録が完了すると、「ピー」と1回報知しますので、SDカードを抜いてください。
 ※書き換えは60秒以内に完了します。「ピピピピピー」「ピピーピピー」と報知した場合や、何も反応
  のない場合は登録が正常に終了していません。また、ボリュームが最小の場合には報知音は聞こ
  えませんので注意してください。
⑤各CHのメッセージを再生し、正常に書き換えができている事を確認してください。


［ お願い ］
●SDカードは、別売のSDV-2GP型を使用してください。他のSDカードを使用した場合の動作は保証されません。
●SDカードをフォーマットする場合は、FAT16で行ってください。
●Windows10等でフォーマットした場合、弊社製品にて認識しないフォーマットになる場合があります。
 その際は、FAT16のフォーマットが可能なOSにてフォーマットを行うか、SDカードアソシエーションが提供している
 フォーマットツールにてフォーマットを行ってください。
 ◇SDカードフォーマッター(実行には管理者権限が必要です。)
●製品本体・SDカードが破損する恐れがありますので、以下の事をお守りください。
 ・カードスロットにSDカードを差し込む際、SDカードの向きに注意してください。
 ・カードスロットにSDカードを無理に押し込まないようにしてください。
 ・SDカードを挿入したまま使用しないでください。
 ・カードスロットに異物が入らないように注意してください。


◇仕様


【型式：RT-100VF－□をご覧下さい】

↑ページトップ↑

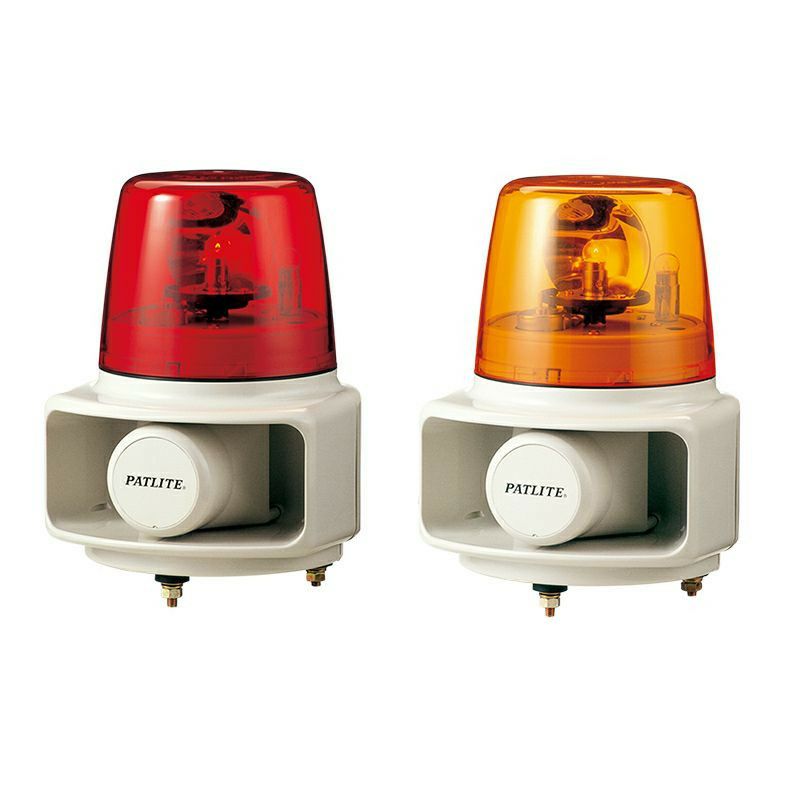

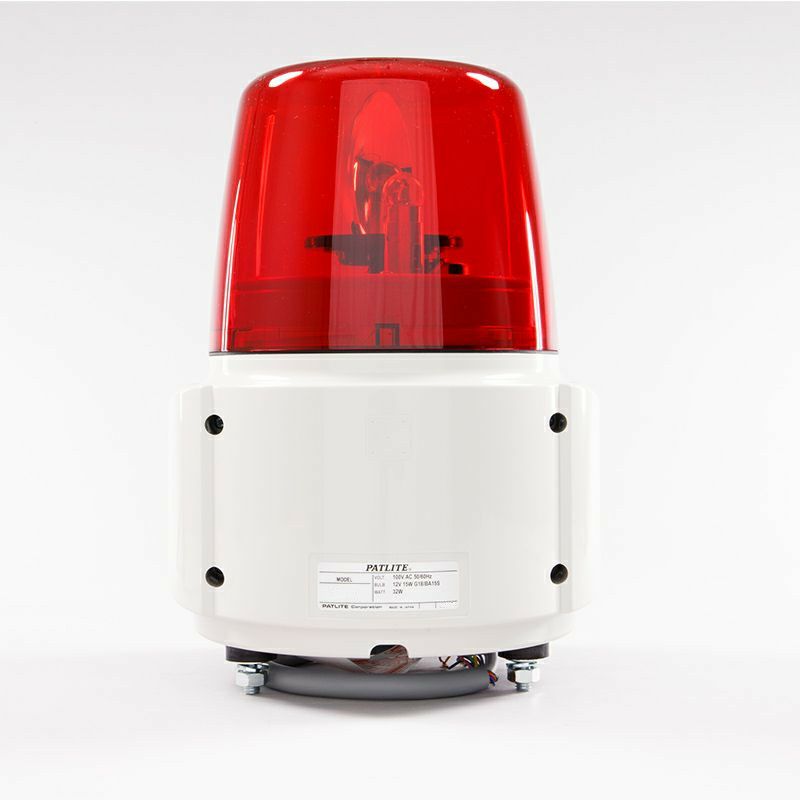

大型ホーンで大音量105dB(at 1m)！
内蔵の音量調節つまみで、音量調節が
できます。 RT-100VF：(AC100V)
回転灯一体型
音声合成報知器

商品番号 RT-100VF＿
¥ 69,399 税込
  • RT-100VF-R 在庫なし
    —
  • RT-100VF-Y 在庫なし
    —
在庫：×
返品・交換

お問い合わせ

¥77,110円(税込)

  • 特長・仕様
  • 外観図
▼RT-100VF型
