お客様の課題
工場や駐車場から車両が出庫する際、歩行者に注意喚起したいが配線の埋設工事ができない。

ご提案内容
DS03-SETは、注意喚起に必要な製品をまとめてご提供。
DS03型は、土木・配管工事をせずに片側設置が可能です。
センサ単体で方向検知が可能なので、車両出庫時のみ注意喚起ができます。
また、PATLITE SHOPではRT-100VF型製品本体に、音声メッセージを2種類登録済みでご提供。
煩わしい登録作業なしで設置後すぐに利用可能。

登録済みメッセージ　CH1：『車が出ます。ご注意ください。』

音声メッセージ『車が出ます。ご注意ください。』試聴

登録済みメッセージ　CH2：『車が出入（でい）りします。ご注意ください。』

音声メッセージ『車が出入（でい）りします。ご注意ください。』試聴



《 DS03-SET型　内容物ここの特徴・仕様について 》


［ DS03型 ］

●ドップラ－と FMCW のマイクロ波デュアル方式により移動中の車両の一方向判別と在車検知が可能です。
●車両以外の検知を低減します。
 人と車のマイクロ波の反射量の違いから、人などの検知を低減する調整が可能です。


●霜や着雪の影響を受けにくくするため、一定温度以下になると自動で作動するヒーターをセンサ部に内蔵しています。
 ( 外気温に応じて自動で動作します )




◇方向検知機能


■センサ本体に方向検知を搭載しています。

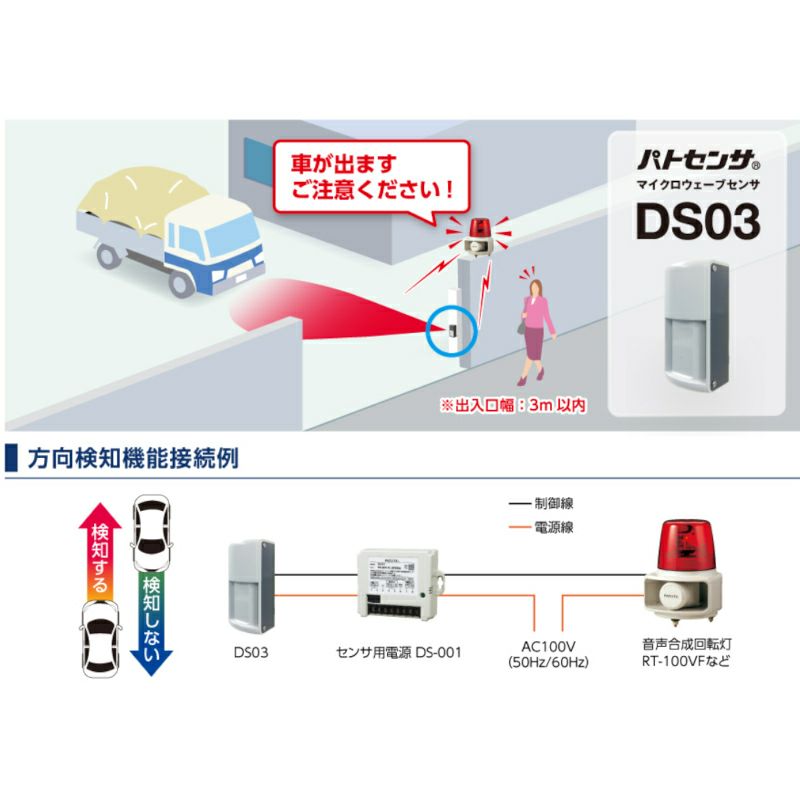

 コントローラー不要で、車両出庫時の事故防止にマイクロウェーブセンサと光・音で車両の接近をお知らせ！
 駐車場等の車両の出入り口では、歩行者との接触事故や車両同士の衝突事故などの危険が多くあります。

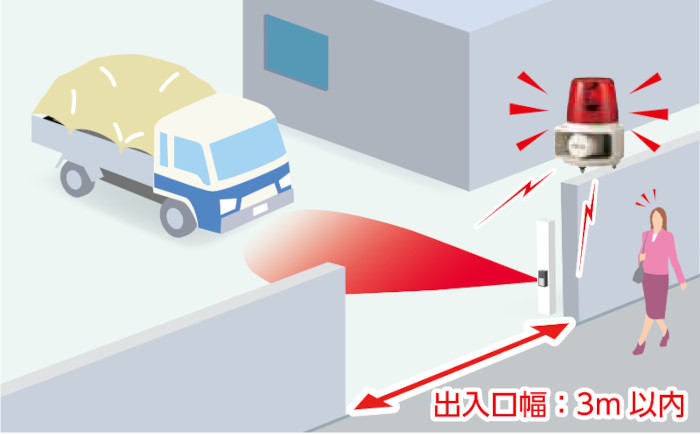

◇検知エリア／車路検知幅 3m


■汎用性の高い屋外・屋内両用タイプで、車幅検知距離は約3m です。



◇各部の名称


◇設置条件


DS03型を設置する際は下図のようなレイアウトになるように設置してください。
DS03型の設置方向や設置高さが適正でない場合、正しく動作しません。
DS03型の設置高さ：本製品下面が地面から 500 ～ 530mm
DS03型の設置角度：車両の進路に向かって 30°向ける


●DS03型の検知距離
 検知距離は、DS03型と検知しようとする車両 ( 上図 ) の距離を示します。
 上図以外の方向から進入する場合は、進入する角度に応じて検知距離が設定値より長くなったり、短くなったりする、
 または検知しない可能性があります。
●DS03型の設置高さ
 地面からDS03型下面までの距離を 500 ～ 530mm で設置してください。
 ※マイクロ波の反射を測定して車両を検知していますので低いと地面を検知し、高いと車高の低い車両の検知ができません。

◇検知条件


●時速２～ 30km で進入する車両を検知します。

◇配線接続方法



◇設置取付方法例


　　 　　
［ Φ60.5mmポール取付け例 ］
［ 壁面取付け ］
画像クリックでPDFを開く
画像クリックでPDFを開く

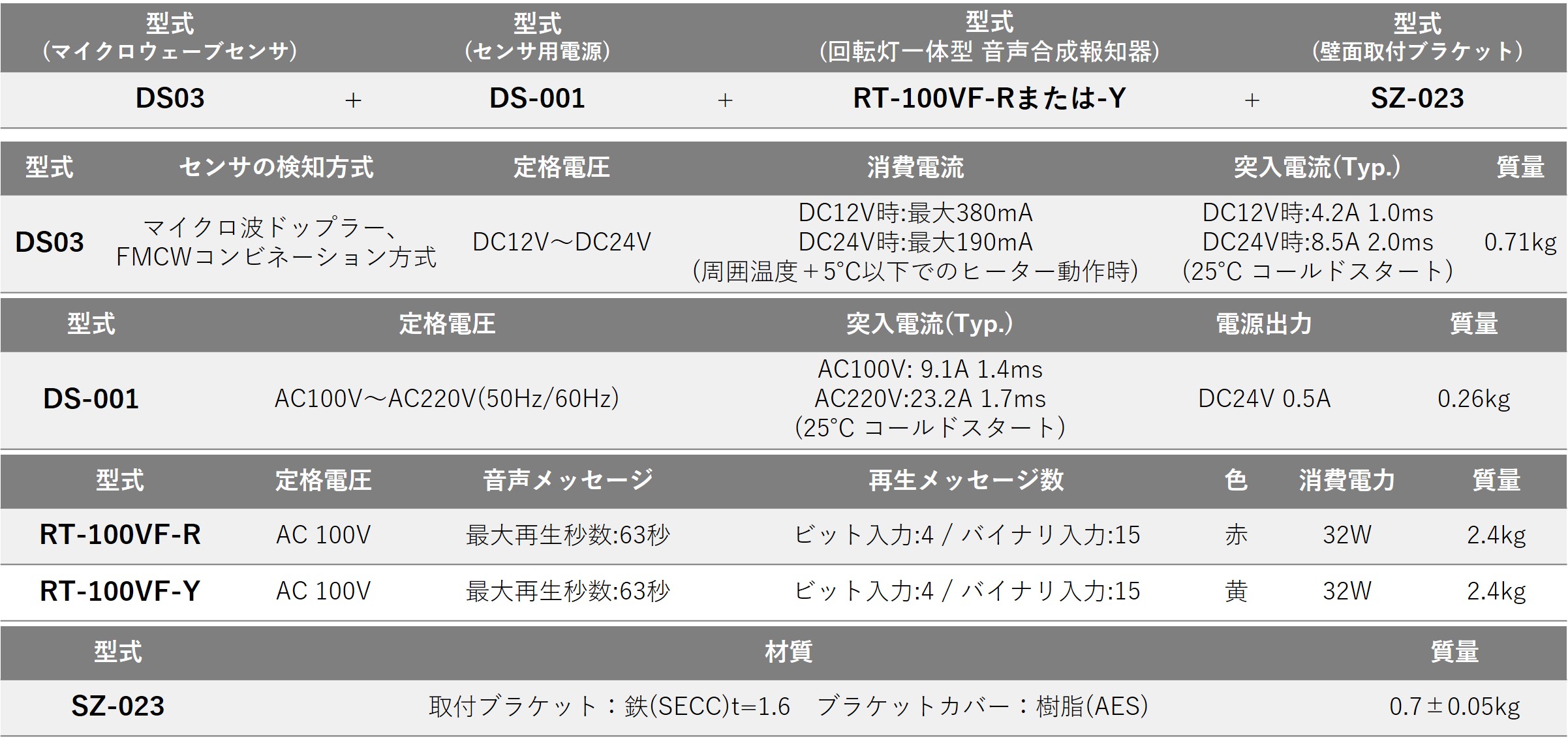

◇仕様



製品単体ページは、コチラDS03型をクリックください。

↑ページトップ↑


［ DS-001型 ］

●マイクロウェーブセンサ　DS03、DS09にのみ使用可能な機器組込用電源です。


◇取付方向



◇仕様



製品単体ページは、コチラDS-001型をクリックください。

↑ページトップ↑

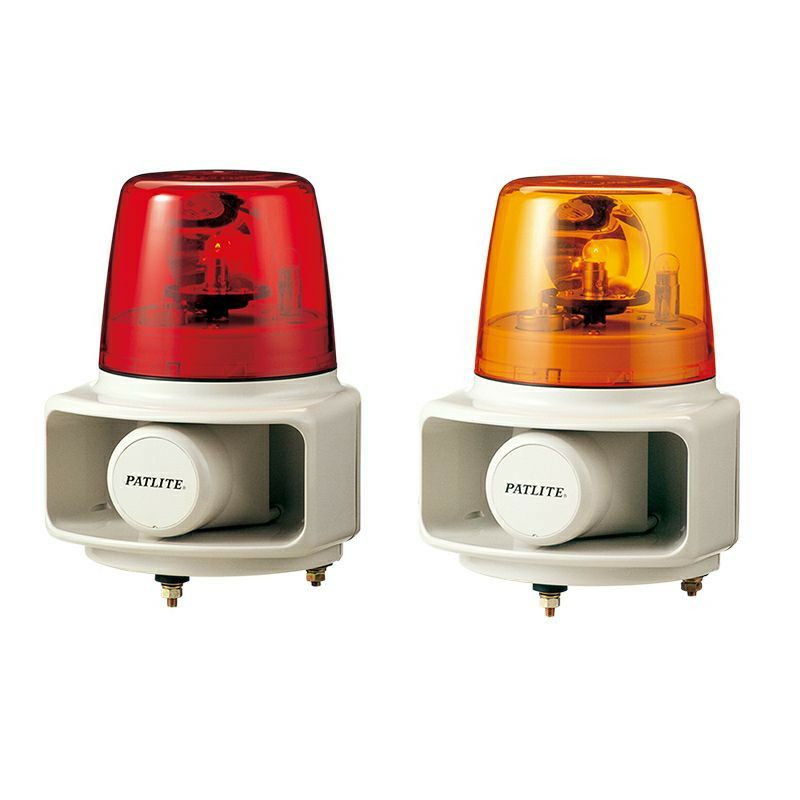

［ RT-100VF-R・RT-100VF-Y型 ］

●音量は最大105dB(at 1m)の大音量で、内蔵の音量調節つまみで、音量調節ができます。

●低音を重視した設計で、耳にやさしい音質です。

●防滴構造のため、屋外でも使用できます。

●テスト再生スイッチ付きで、設置時の音量設定に便利です。

●NPNトランジスタオープンコレクタ対応により、PLC等での直接駆動が可能です。

 （注）スタート入力は500msec以上必要です。それ以下の入力では動作しない場合があります。

 （注）※登録済みメッセージの2種類は、メッセージの変更をされますと上書きされます。


◇仕様


【型式：RT-100VF－□をご覧下さい】

※パトライトショップ限定　RT-100VF型にメッセージを登録済みで提供

メッセージ内容

音声メッセージ『車が出ます。ご注意ください。』試聴


音声メッセージ『車が出入（でい）りします。ご注意ください。』試聴


製品単体ページは、コチラRT-100VF型をクリックください。

↑ページトップ↑

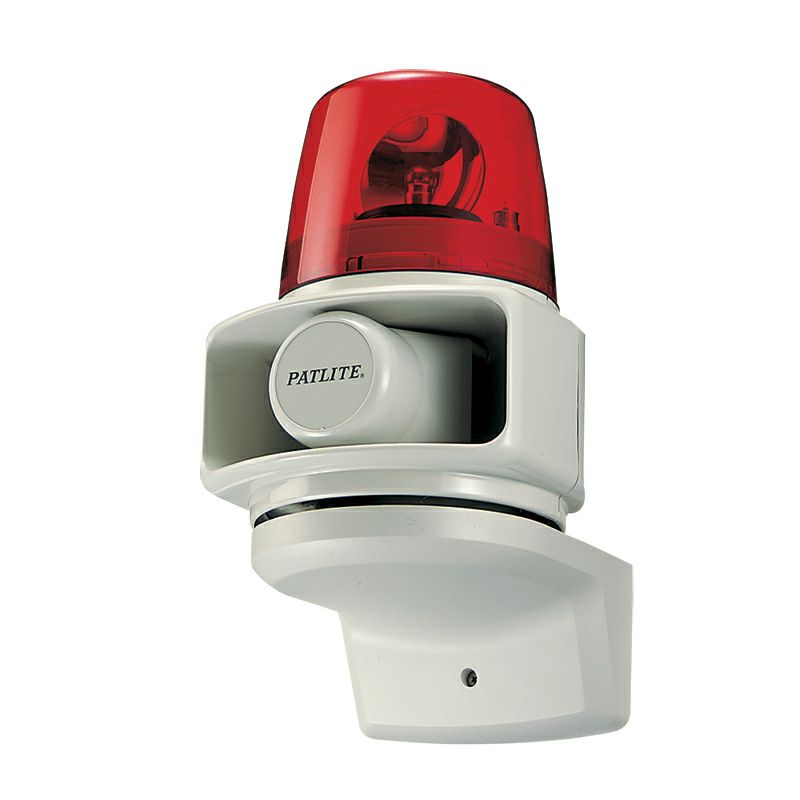

［ SZ-023型 ］

●RT-100VF型の取付ブラケットとしてご利用下さい。
製品単体ページは、コチラSZ-023型をクリックください。

↑ページトップ↑

設置機器をセットでご提供！
車両の入出庫をセンサで感知し

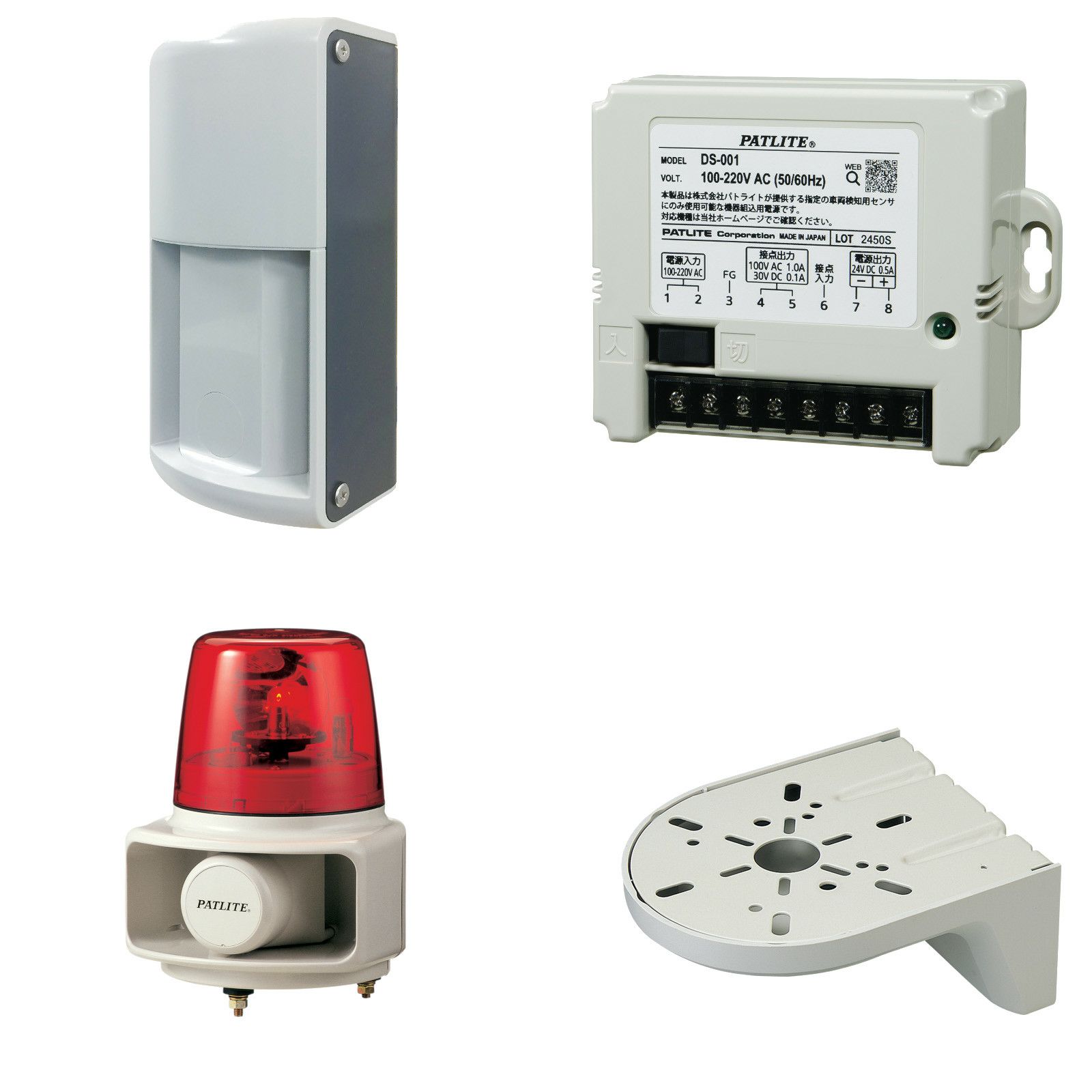

光と音で注意喚起 DS03-SET：内容物 DS03・DS-001・RT-100VF・SZ-023 各1台

商品番号 DS03-SET＿
¥ 338,184 税込
  • DS03-SET-R 残りわずか
  • DS03-SET-Y 残りわずか
