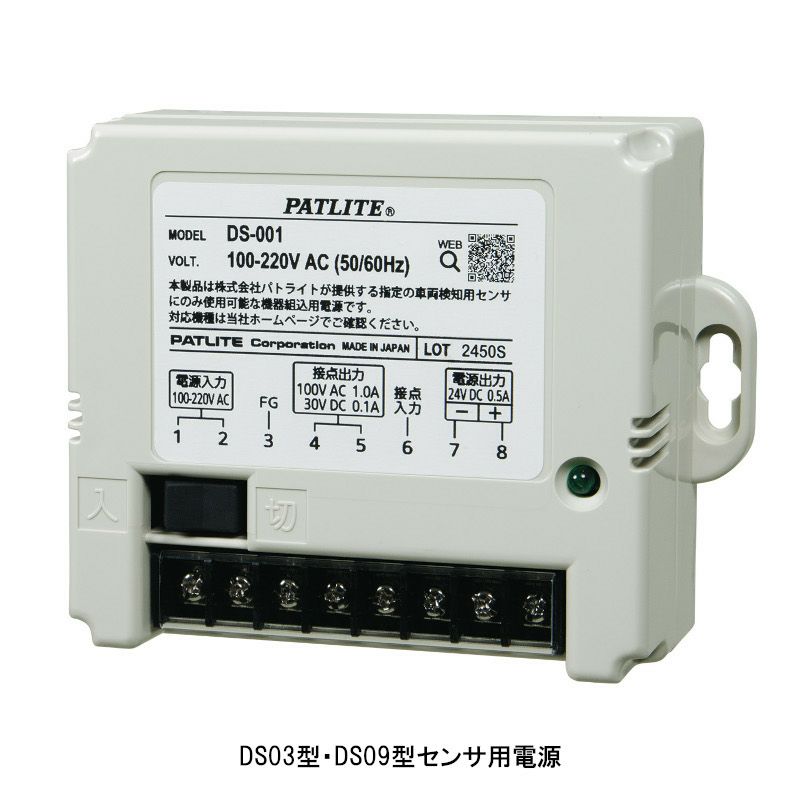

◆DS03センサキットとしてDS-001・RT-100VF-R・DS-002をまとめて
　当社公式ホームページより、無料サンプル貸出サービスを実施して
　おります。

無料サンプル貸出サービス

●ドップラ－と FMCW のマイクロ波デュアル方式により移動中の車両の一方向判別と在車検知が可能です。
●車両以外の検知を低減します。
 人と車のマイクロ波の反射量の違いから、人などの検知を低減する調整が可能です。


●霜や着雪の影響を受けにくくするため、一定温度以下になると自動で作動するヒーターをセンサ部に内蔵しています。
 ( 外気温に応じて自動で動作します )



FMCW方式
 周波数連続変調、周波数が時間とともに変化する電波を送信し、反射波の周波数との差により、車両までの距離、
 車両の速度を測定する方式です。
在車検知
 本製品のエリア内に車両等が存在すること、または駐車・停車する車両を検知することを表します。
 （本製品のエリア内に車両がある場合、進行方向に進まなくても検知する機能）
ドップラー効果
 接近すると高音（波長が短い）、遠ざかると低音（波長が長い）になる周波数が変化する現象です。
 ドップラー効果を利用して一方向判別をおこなっています。
車両
 本書では、軽車両 ( 原動機をもたない車両、例 : 自転車 ) や特殊車両 ( 道路法や車両制限令で定められた一般的な
 制限値を超える車両、例 : フォークリフト ) を含めない陸上を四輪走行する乗り物とします。


方向検知機能搭載

■センサ本体に方向検知を搭載しています。

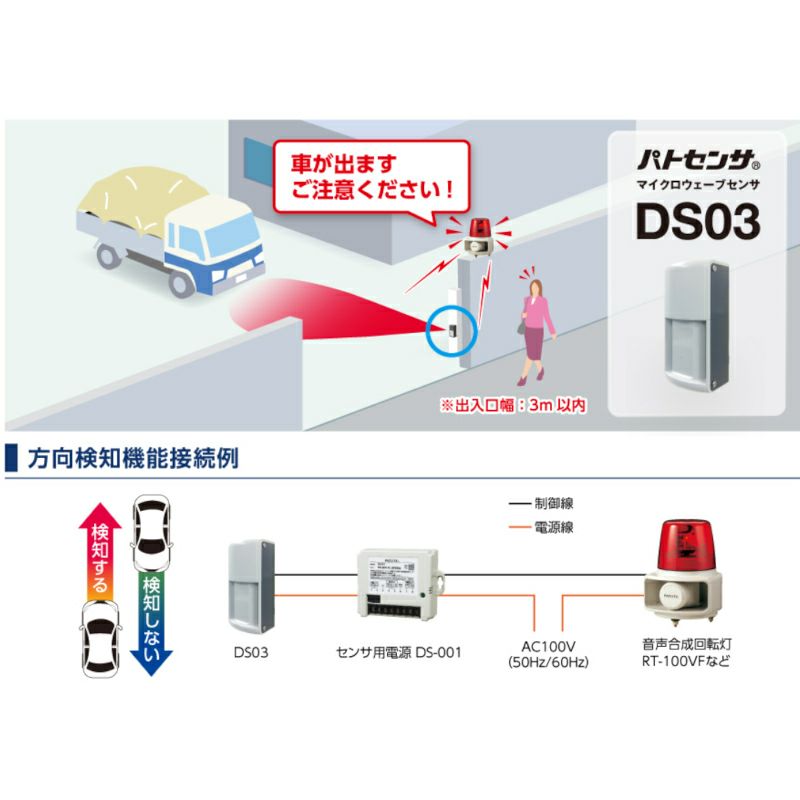

 コントローラー不要で、車両出庫時の事故防止にマイクロウェーブセンサと光・音で車両の接近をお知らせ！
 駐車場等の車両の出入り口では、歩行者との接触事故や車両同士の衝突事故などの危険が多くあります。

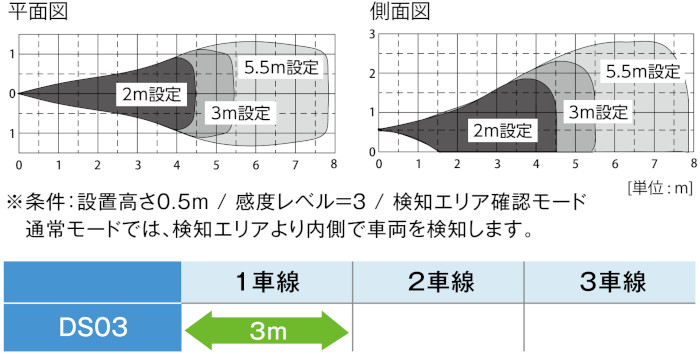

検知エリア／車路検知幅 3m

■汎用性の高い屋外・屋内両用タイプで、車幅検知距離は約3m です。

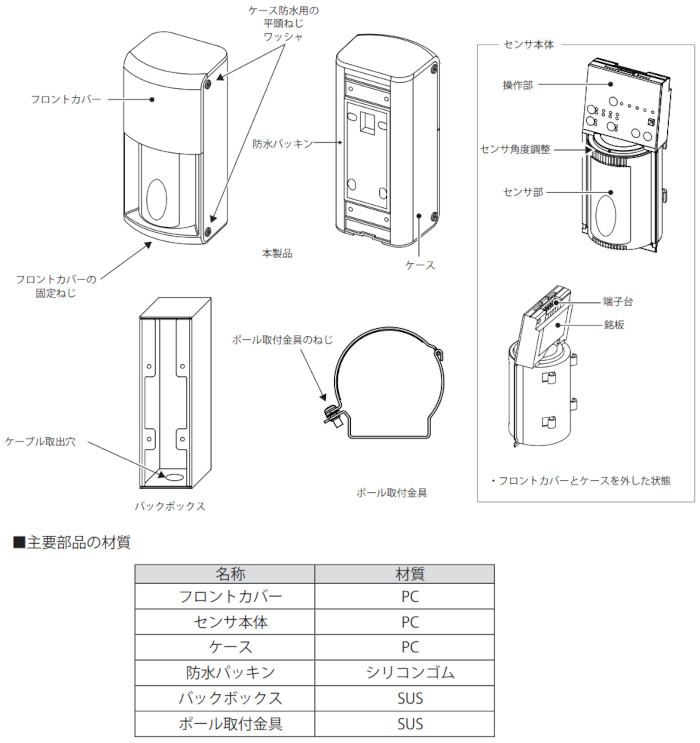

◇各部の名称


◇設置条件

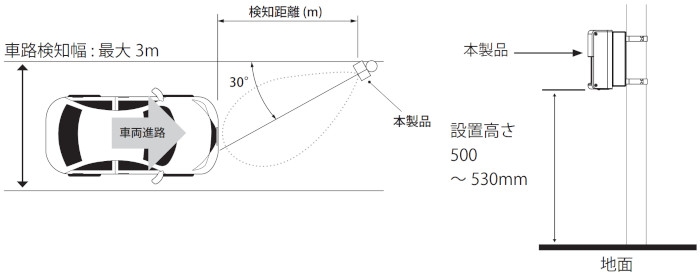

DS03型を設置する際は下図のようなレイアウトになるように設置してください。
DS03型の設置方向や設置高さが適正でない場合、正しく動作しません。
DS03型の設置高さ：本製品下面が地面から 500 ～ 530mm
DS03型の設置角度：車両の進路に向かって 30°向ける


●DS03型の検知距離
 検知距離は、DS03型と検知しようとする車両 ( 上図 ) の距離を示します。
 上図以外の方向から進入する場合は、進入する角度に応じて検知距離が設定値より長くなったり、短くなったりする、
 または検知しない可能性があります。
●DS03型の設置高さ
 地面からDS03型下面までの距離を 500 ～ 530mm で設置してください。
 ※マイクロ波の反射を測定して車両を検知していますので低いと地面を検知し、高いと車高の低い車両の検知ができません。

◇検知条件


●時速２～ 30km で進入する車両を検知します。

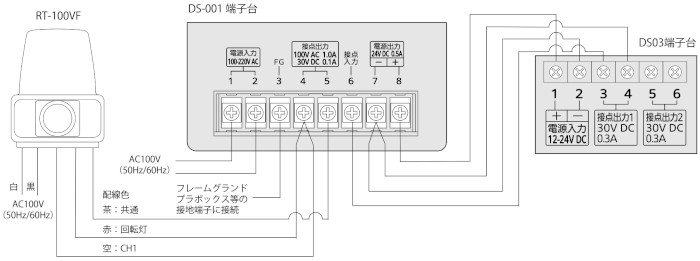

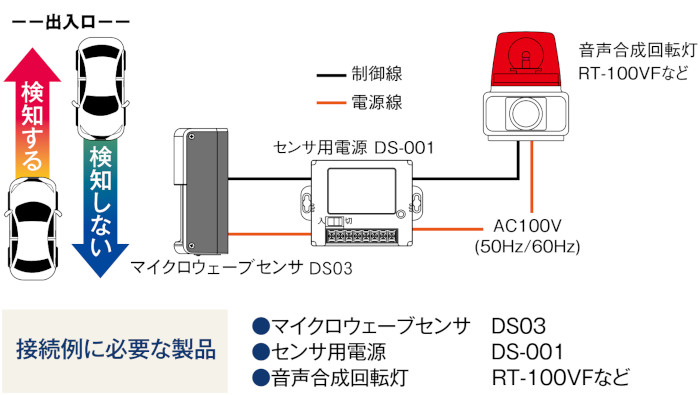

◇配線接続例

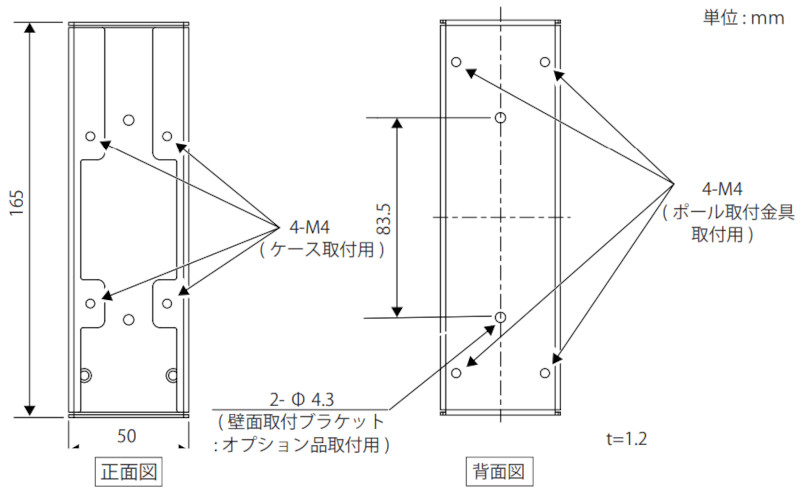

◇設置取付方法例


　　 　　

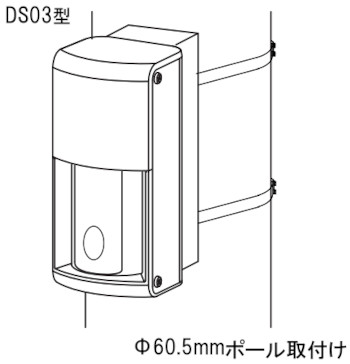

［ Φ60.5mmポール取付け例 ］

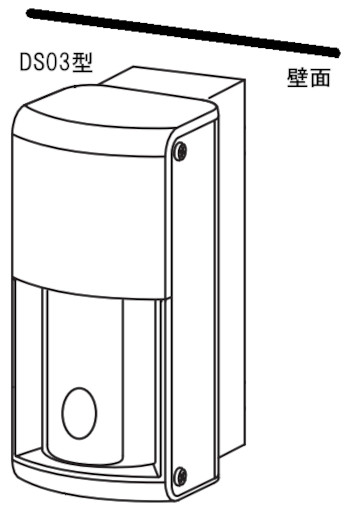

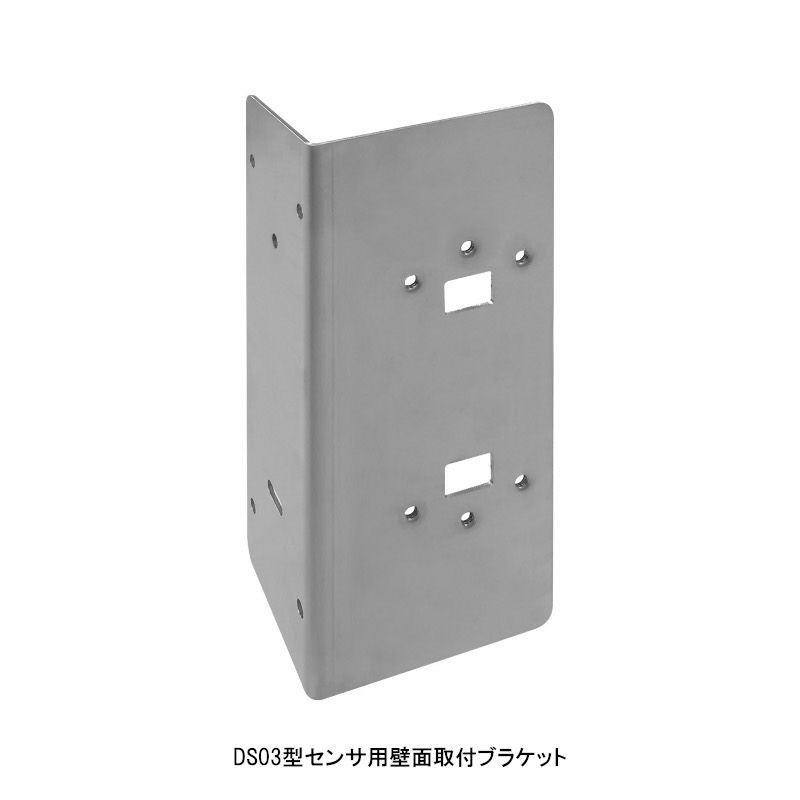

［ 壁面取付け ］
画像クリックでPDFを開く
画像クリックでPDFを開く

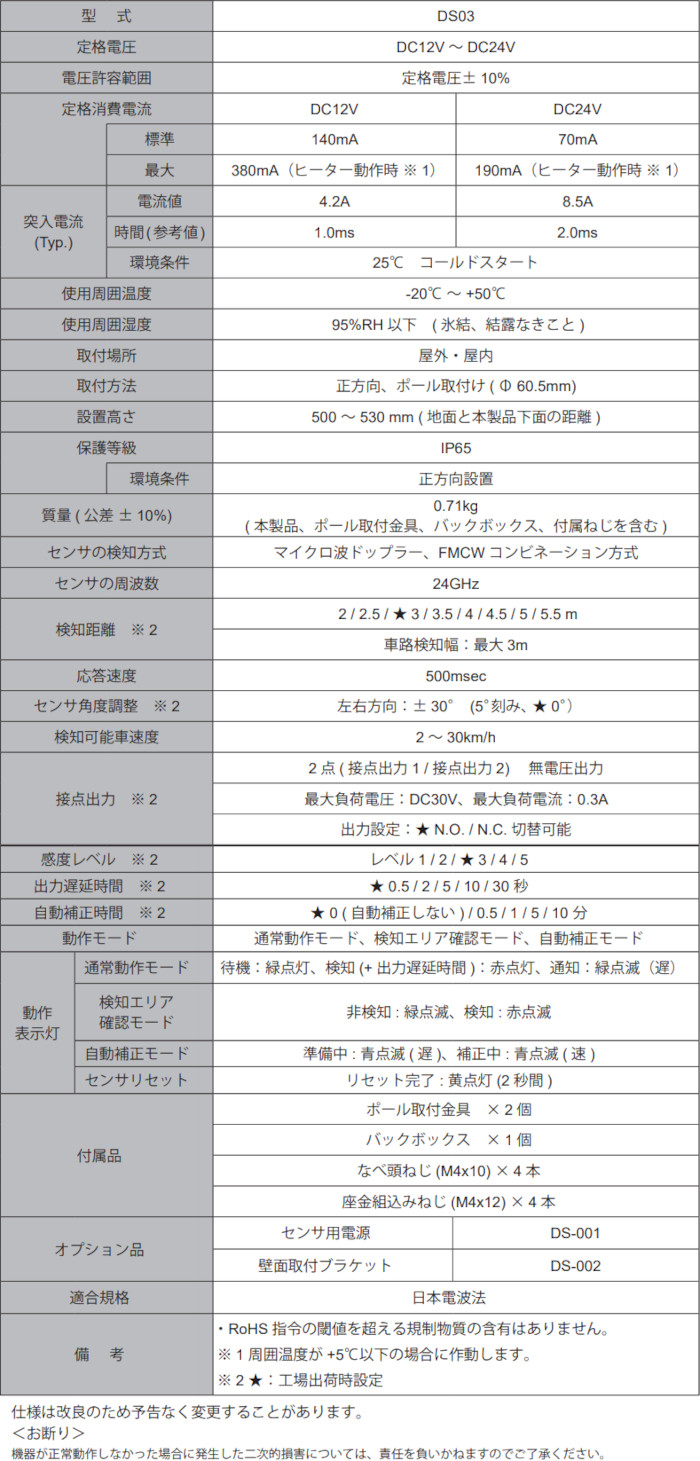

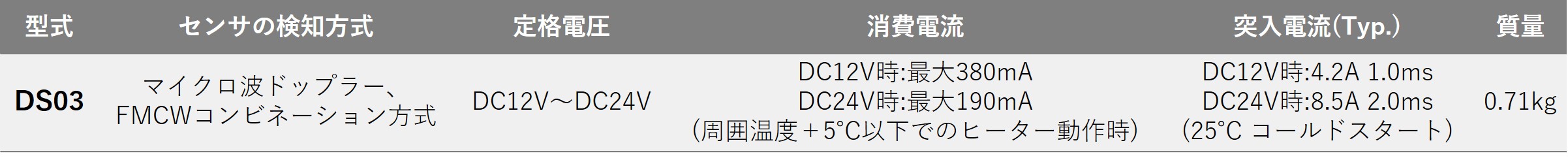

◇仕様


↑ページトップ↑

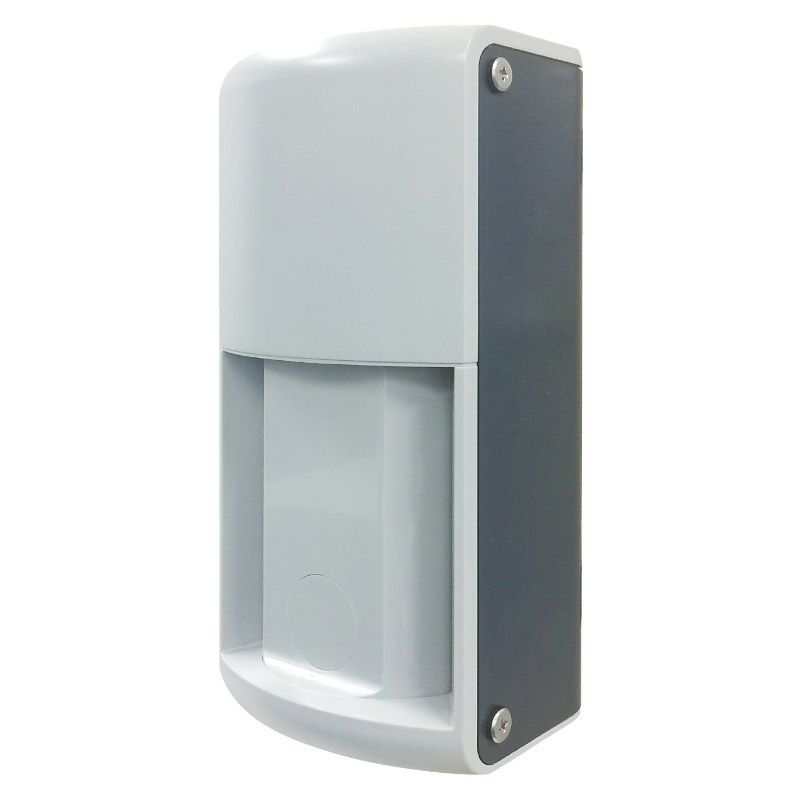

駐車場の出入口に最適な片側設置型の
マイクロウェーブセンサ
コントローラー不要で設置が簡単
車路幅3mまで検知可能な省施工モデル DS03：
マイクロウェーブセンサ
パトセンサ®︎

商品番号 DS03＿
¥ 237,600 税込
型式
  • DS03
返品・交換

お問い合わせ

¥264,000円(税込)

  • 特長・仕様

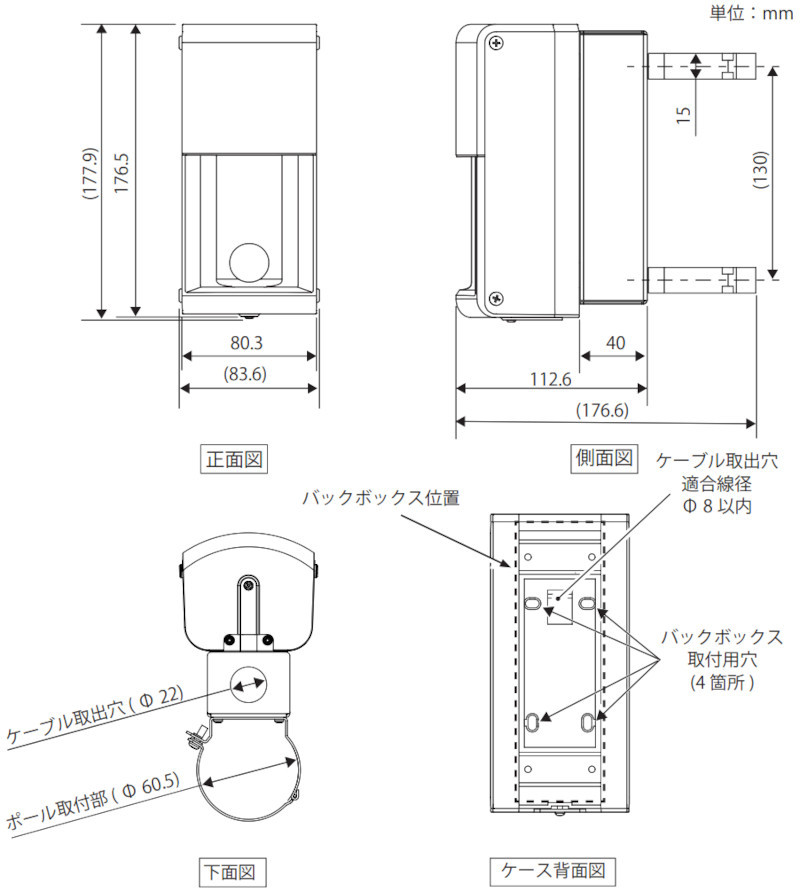

  • 外観図

( バックボックス : 付属品 )

関連商品

前へ
次へ
絞り込み項目
