◆商品別
・PWSシリーズ・FE20A・SC2W/RFT-A型は当社公式ホームページより、
 無料サンプル貸出サービスを実施しておりので実際にお客様の環境で
 ご利用いただけるかお確かめいただけます。

無料サンプル貸出サービス

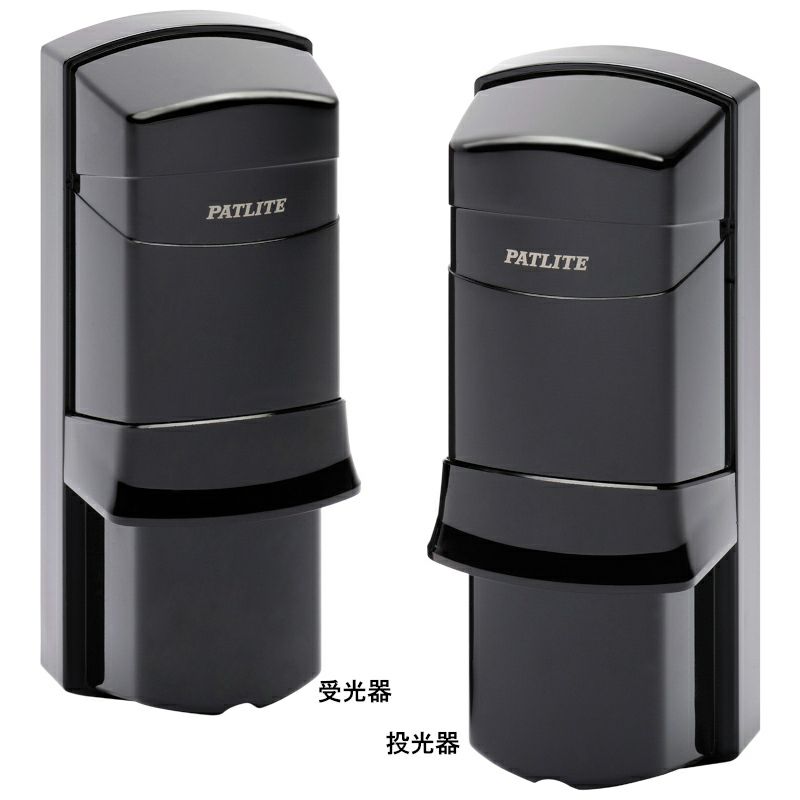

FE20A型


●汎用性の高い屋外・屋内両用タイプで、検知距離は約20mです。
●1セット使用の場合は、通過検知(方向区別なし)のご使用ができます。
 さらに、2セット使用し、SC2W型のセンサコントロールボックスと組み合わせることで、
 駐車場の出庫時のみの1方向検知ができます。
●ゾーン1とゾーン2のセンサが検知した時間差で、方向検知を行ないます。
●屋外使用時に、虫や落ち葉などの影響をなくす2段ビーム同時遮断方式を採用。
●霜や露に覆われてもビームがとだえず検知できるアンチフロスト機構採用。
●感度余裕10倍、悪天候下でも安定した動作を実現。
●壁面取付けのほかポール取付けもできます。
●駐車場から出てくる車の接近注意に。

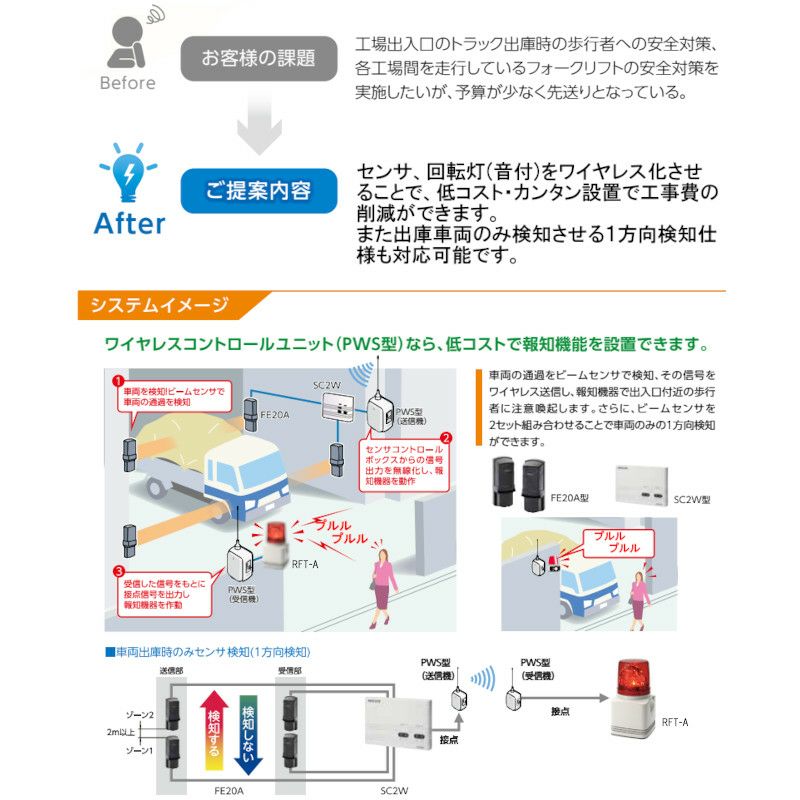

ワンウェイ検知機能を利用した接続例

■車両出庫時の事故防止にビームセンサ・センサコントロールボックスと光・音で車両の接近をお知らせ!
 駐車場等の車両の出入り口では、歩行者との接触事故や車両同士の衝突事故などの危険が多くあります。
 パトライトでは光や音で周囲に注意を報知します。


◇各部の名称

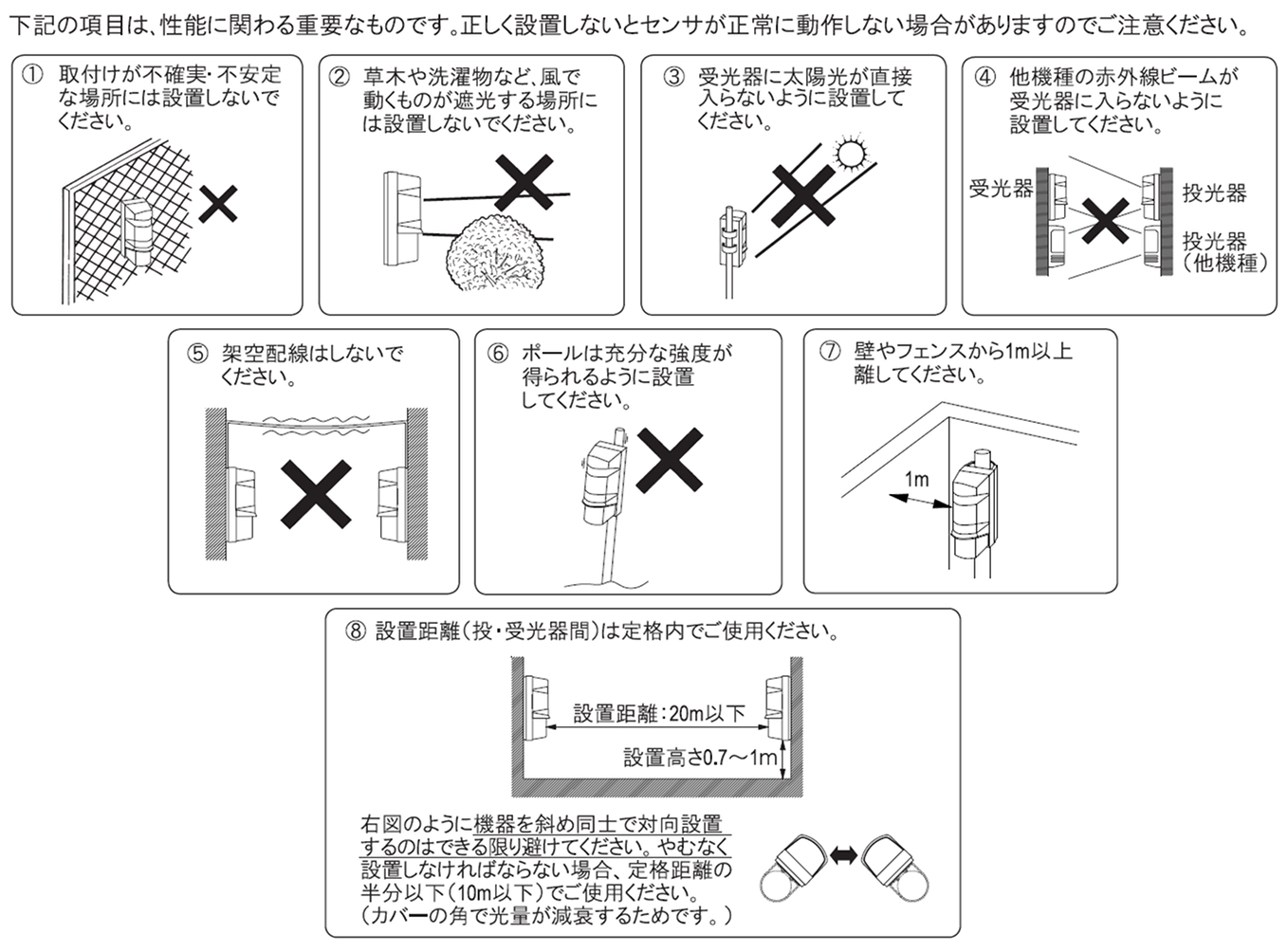

◇設置上の注意事項

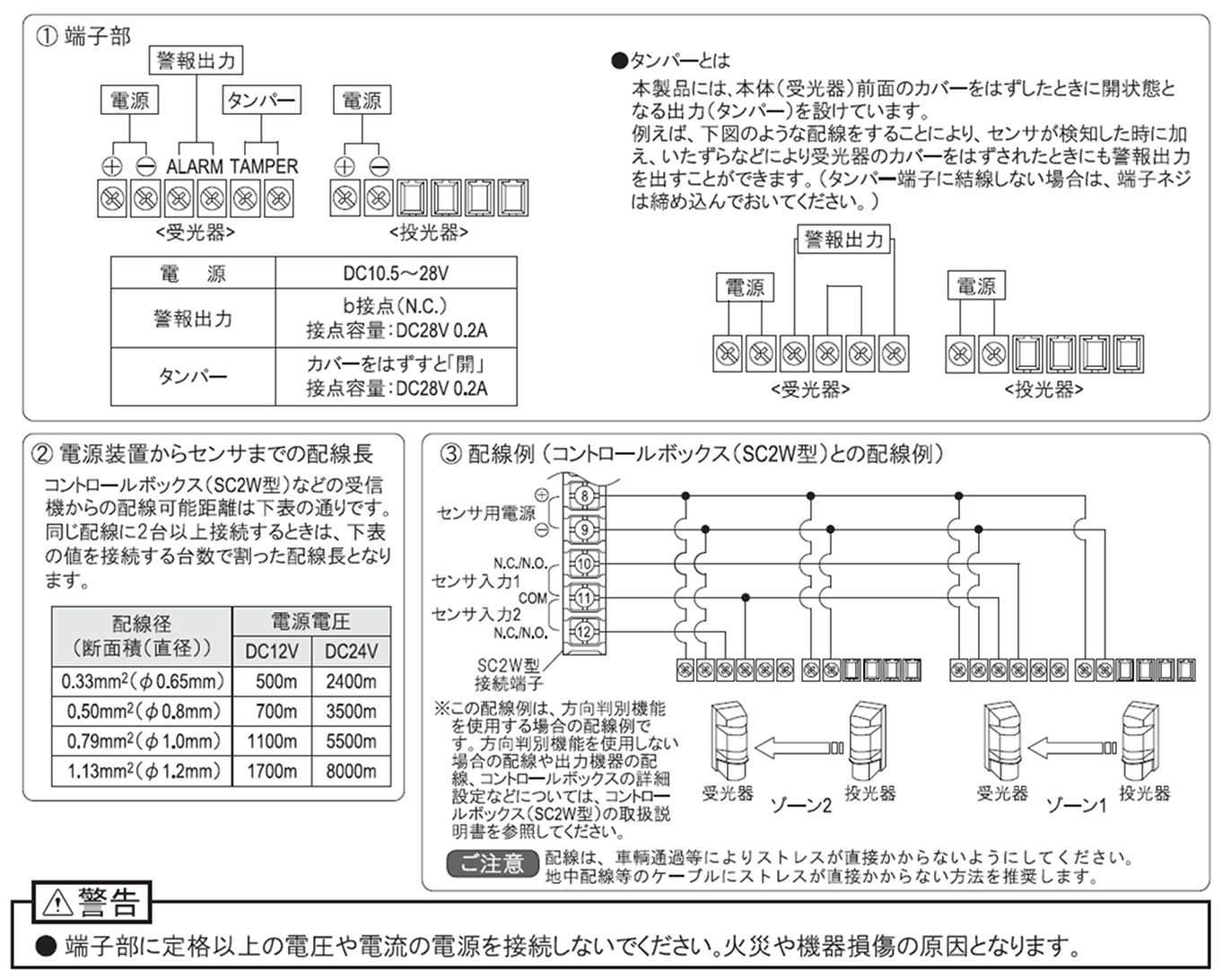

◇配線接続方法


◇光軸調整方法

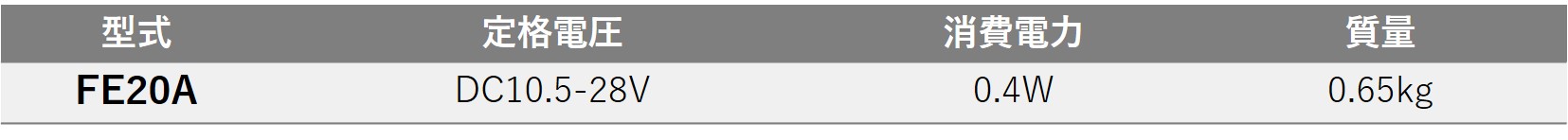

◇仕様

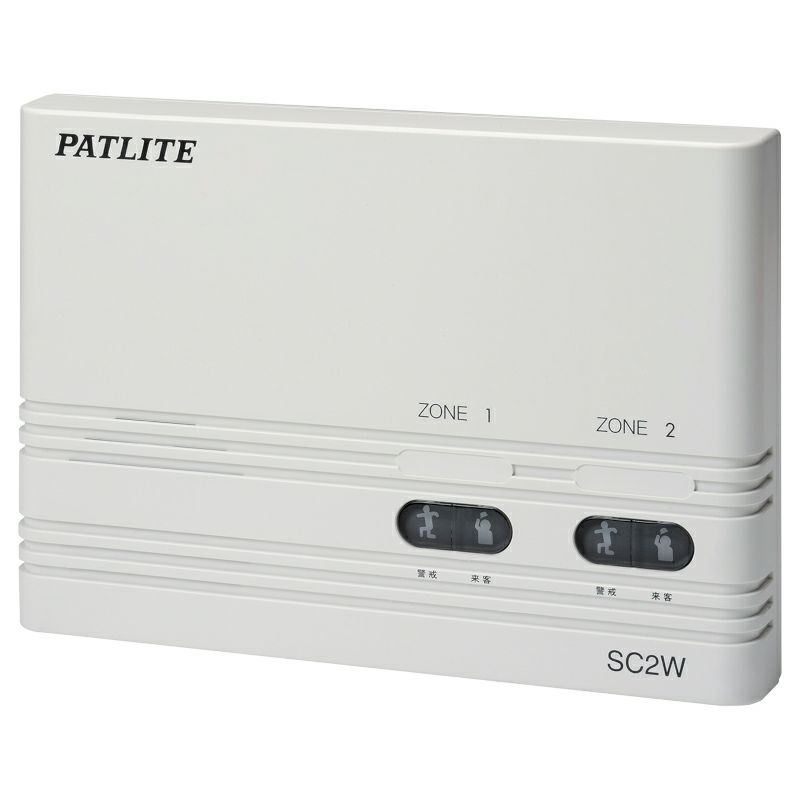

SC2W型

●検知時に動作する接点出力は2系統、無電圧:AC100V 3AとDC24V 0.1A以下の大容量で様々な
 外部機器制御ができます。
●ワンウェイ機能内蔵で駐車場での出庫検知など、1方向検知ができます。
 (2組のセンサユニットが必要です。)
●入力(ゾーン1.2)は、N.C(. b接点)、N.O(. a接点)の切換えができます。
 N.C(. ノーマルクローズ)
 ・侵入検知用センサなど検知時に接点がOFFになるものを接続。
 N.O(. ノーマルオープン)
 ・熱/煙感知器など検知時に接点がONになるものを接続。

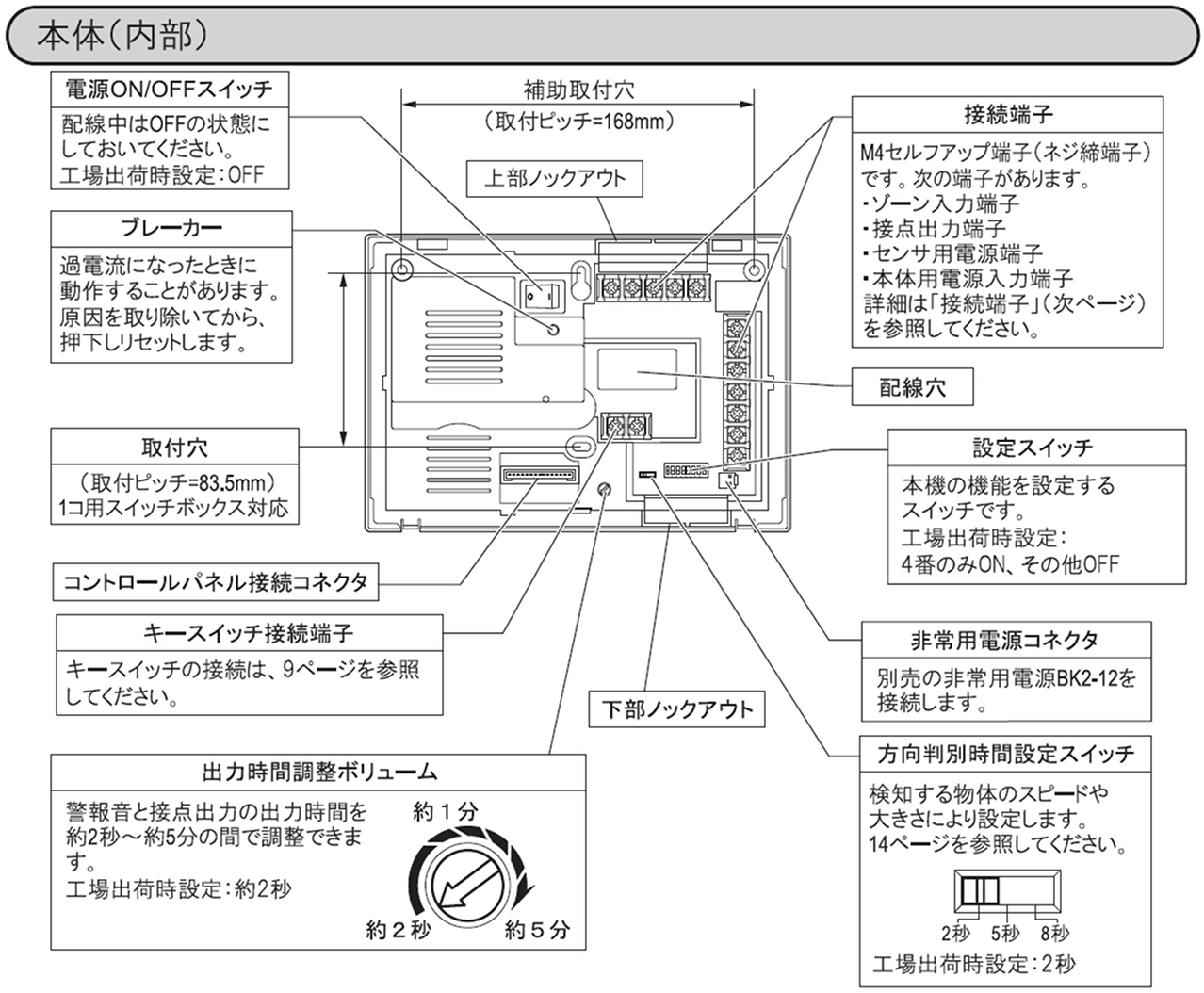

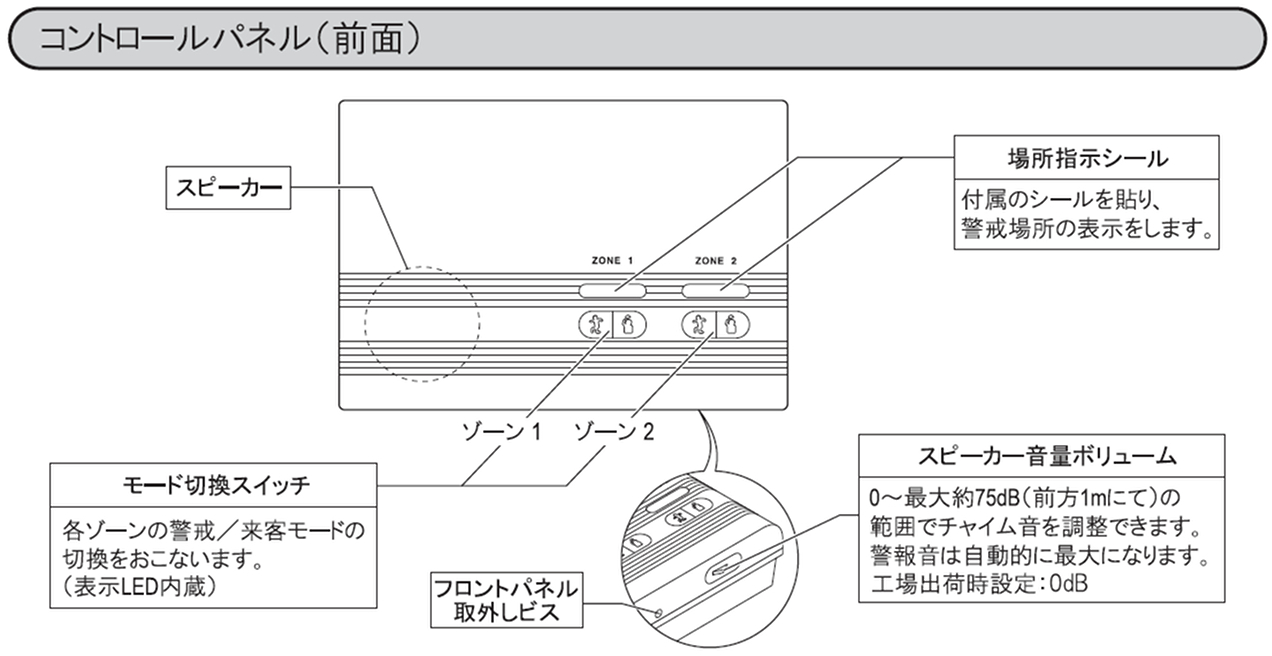

◇各部の名称

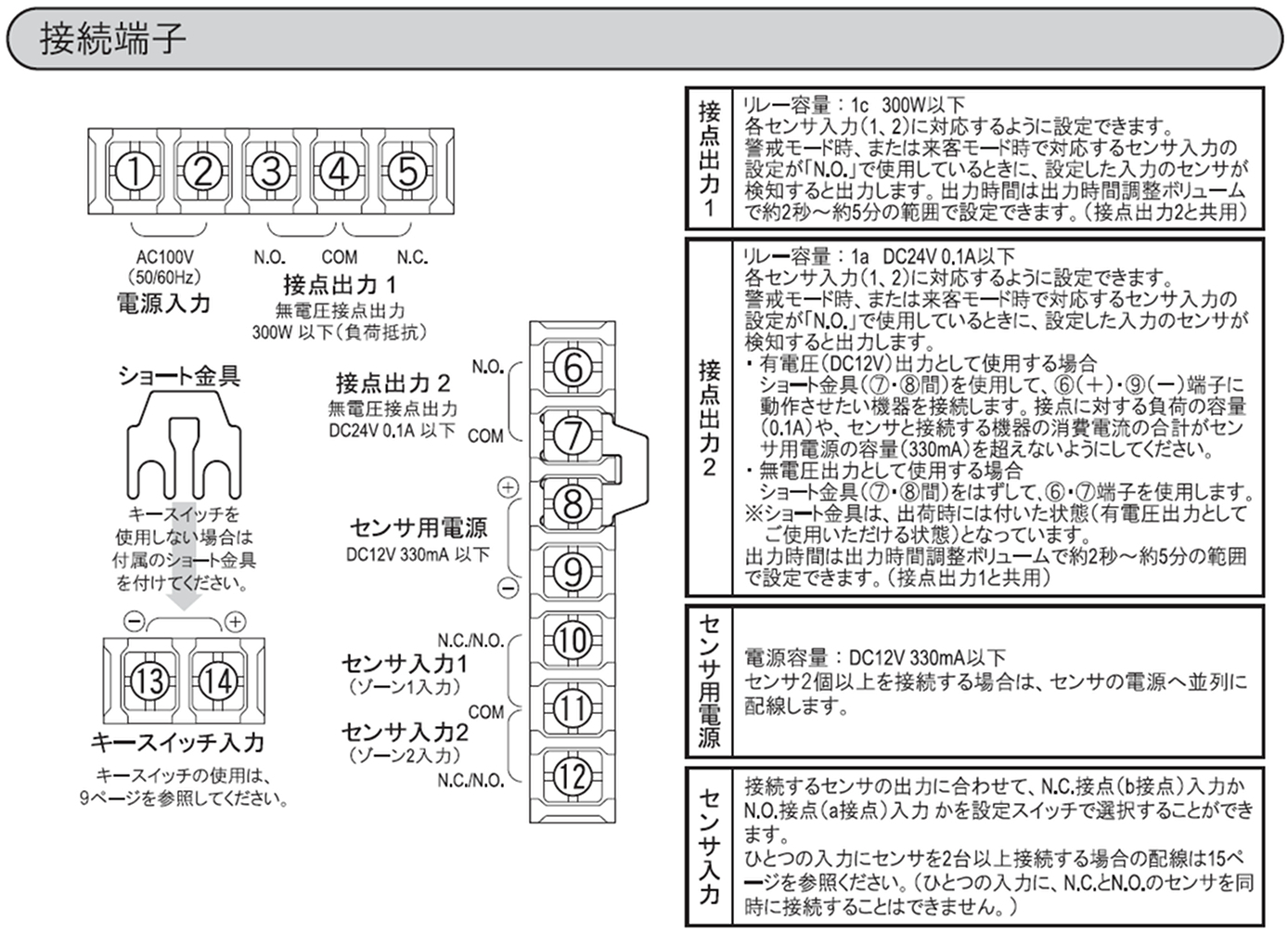

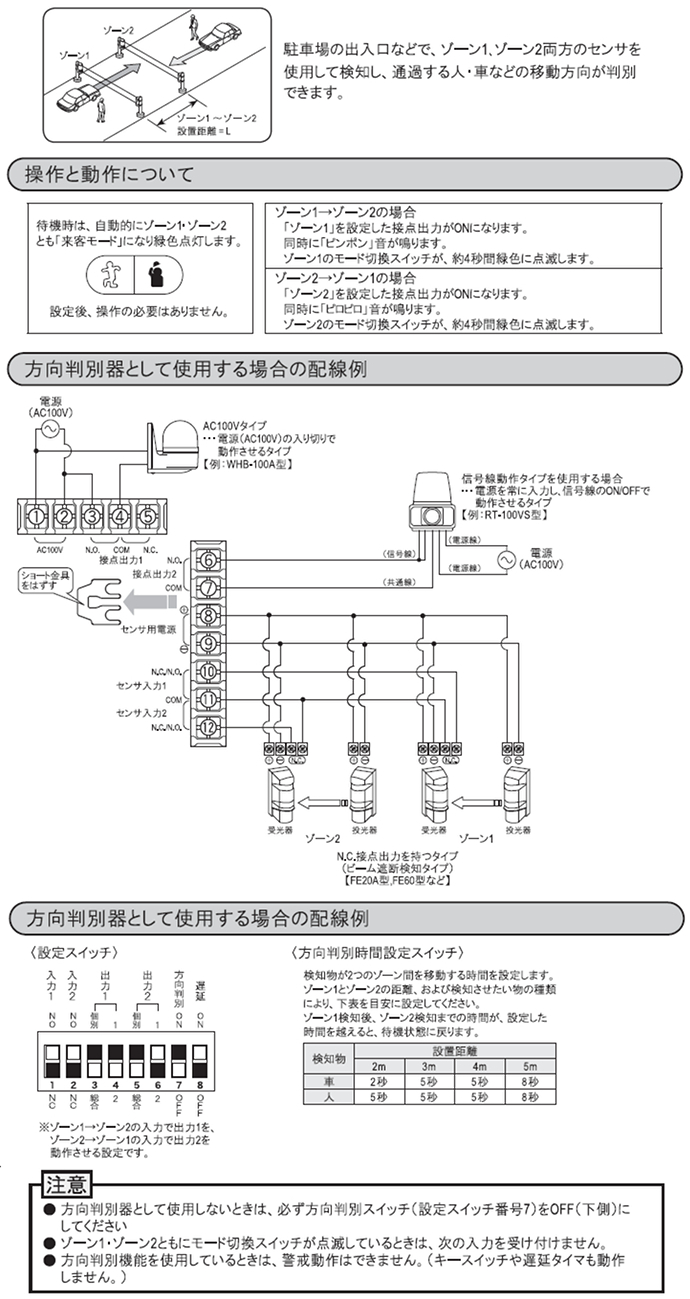

◇配線接続例

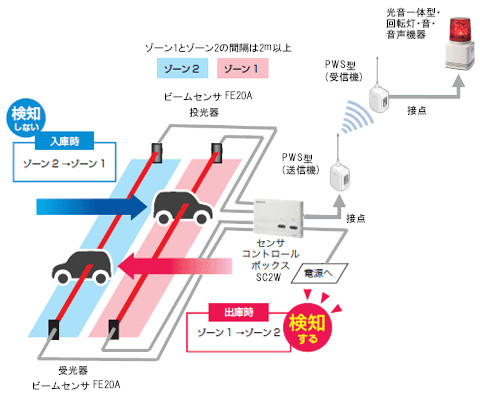

方向判別器として使用する場合

◇取付方法

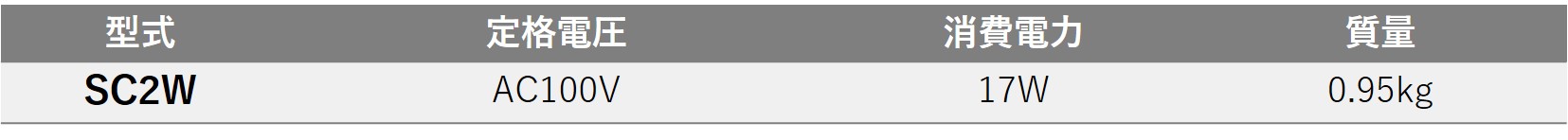

◇仕様

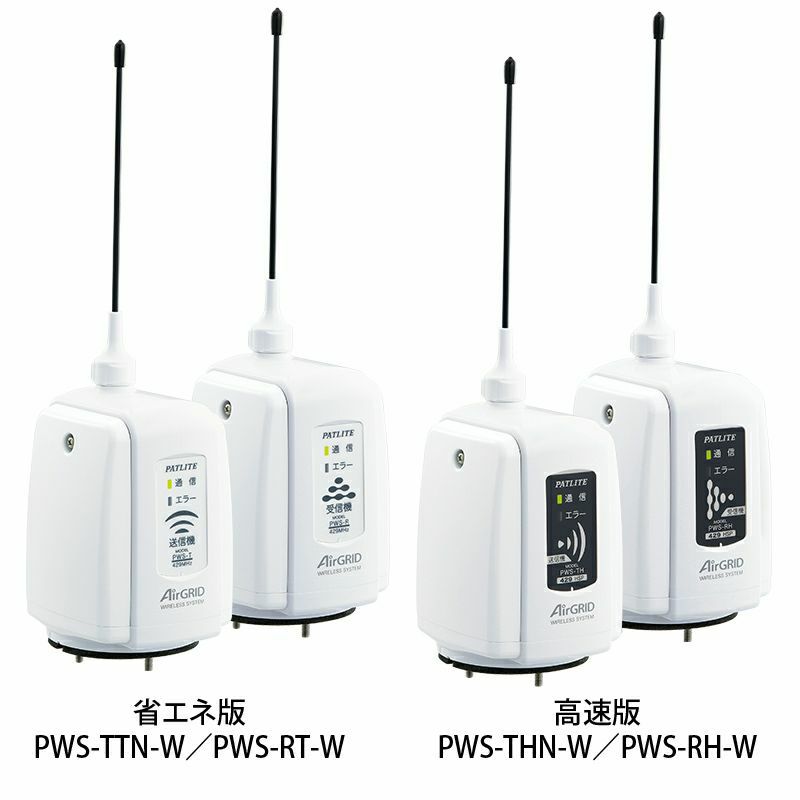

PWS-THN-W型 / PWS-RH-W型

◎ご購入前に、必ず注意事項をお読みください。

ご購入前の注意事項


●入力5点(送信機),出力5点(受信機)を搭載
●無線の到達を確認できるアンサーバック機能を搭載

  送信機にもリレー接点出力を1点搭載しており、

  リレー接点に電源制御製品 を接続することで、送信機側が無線到達を確認することができます。

  ※受信機が1台の場合のみ使用できます。
●屋外設置可能

  防まつ構造IP54により屋外設置が可能です。 (直取付時、または壁面取付ブラケット使用時)
●リレー接点出力1点を搭載(受信機)

  回転灯や電子音報知器などの電源制御製品を直接接続することができます。

  ※外部電源供給時のみ使用できます。

  ※AC電源にはオプション品のACアダプタ(屋内仕様)をご使用ください。
●配線が簡単

  スクリューレス端子台を採用しており、配線時に特別な工具は必要ありません。

【 導入までの流れと無線機の設定 】

  本無線機の機能は、設定スイッチ1・設定スイッチ2を切り替えることによって設定します。
  メイン設定では、周波数チャンネルや動作モードなどの基本的な機能を設定し、
  サブ設定は中継機能や通信方式などの応用的な機能を設定します。
  メイン設定・サブ設定とも同じスイッチを使用するため、サブ設定はメイン設定と登録手順
  が異なります。

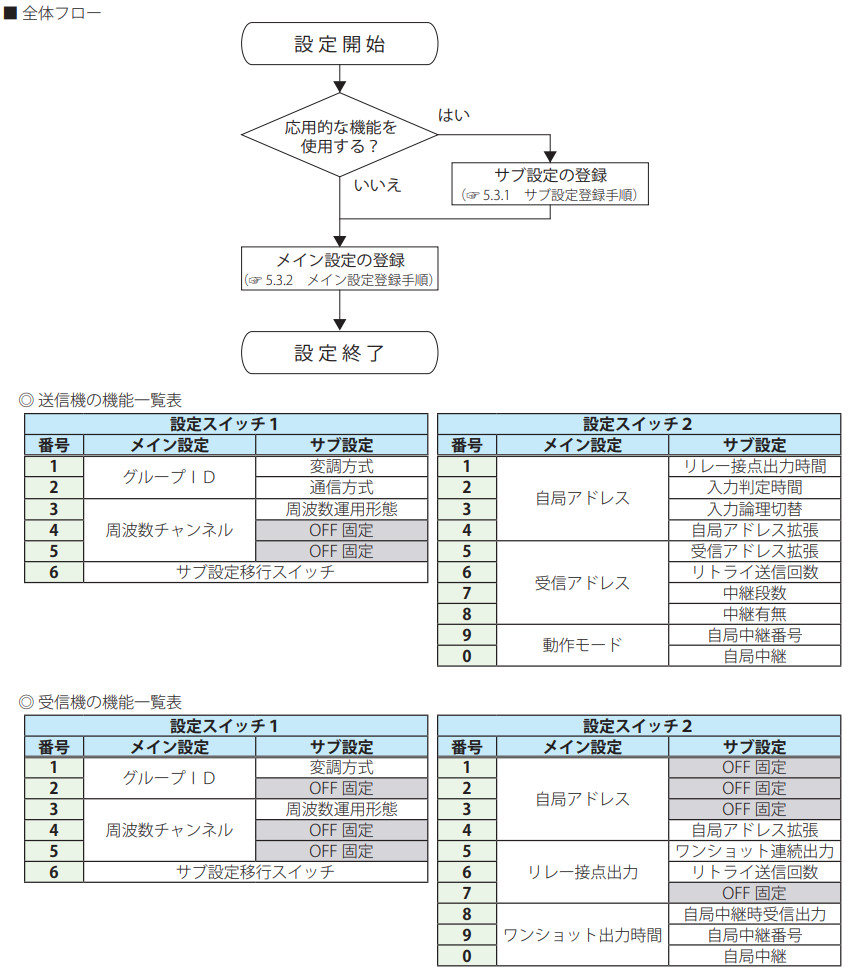

  機能一覧表および詳細フローを確認のうえ、サブ設定に使用したい機能がある場合は
  先にサブ設定の登録をおこなってください。
  なお、必ず本設置前に通信テストを行っていただくようお願いいたします。


[導入までの流れ]

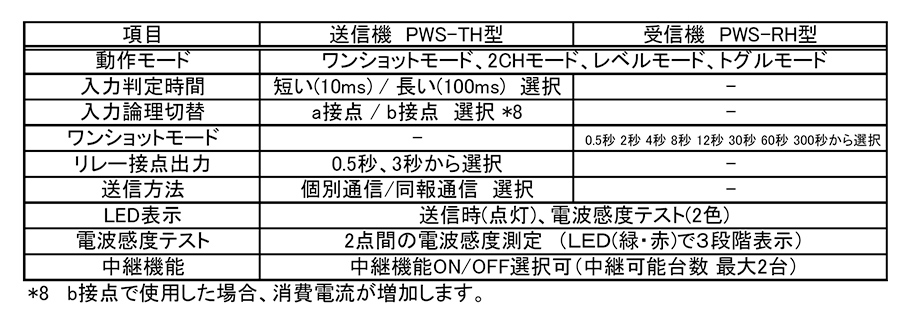

[無線機の設定]

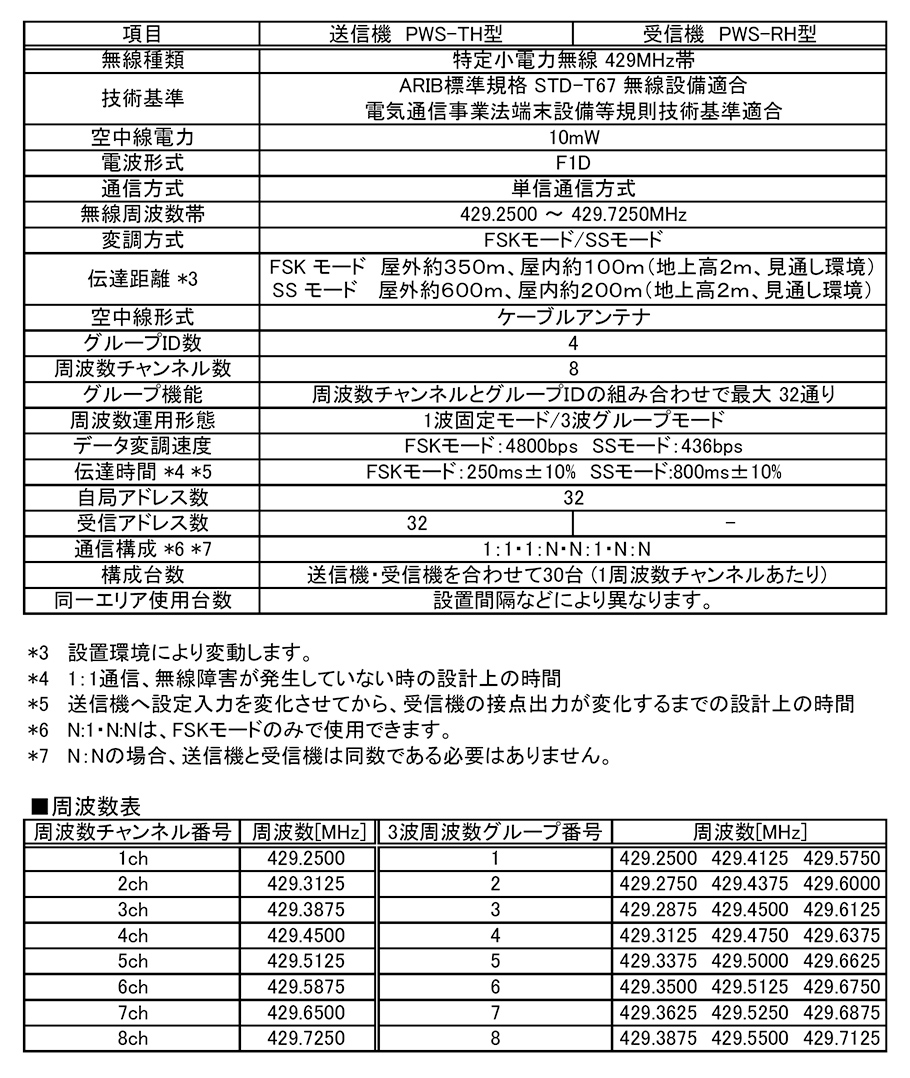

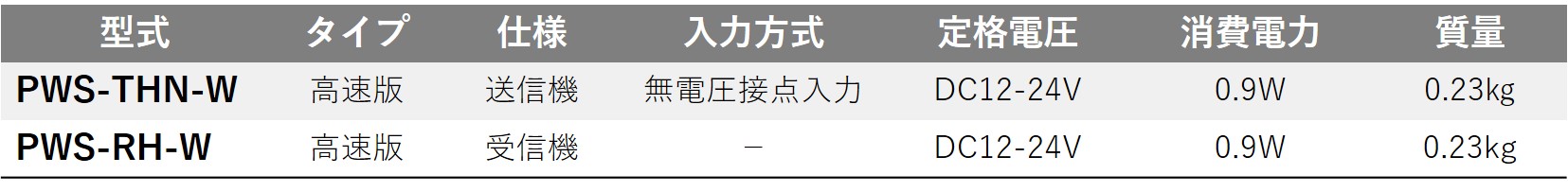

◇仕様




PWS-AD型


●PWS-THN-W型とPWS-RH-W型それぞれにご用意ください。

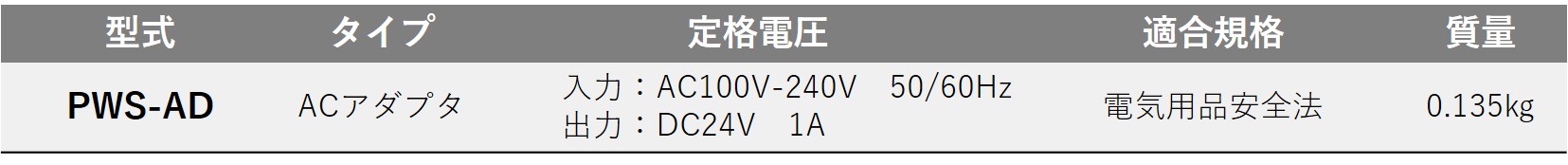

◇仕様

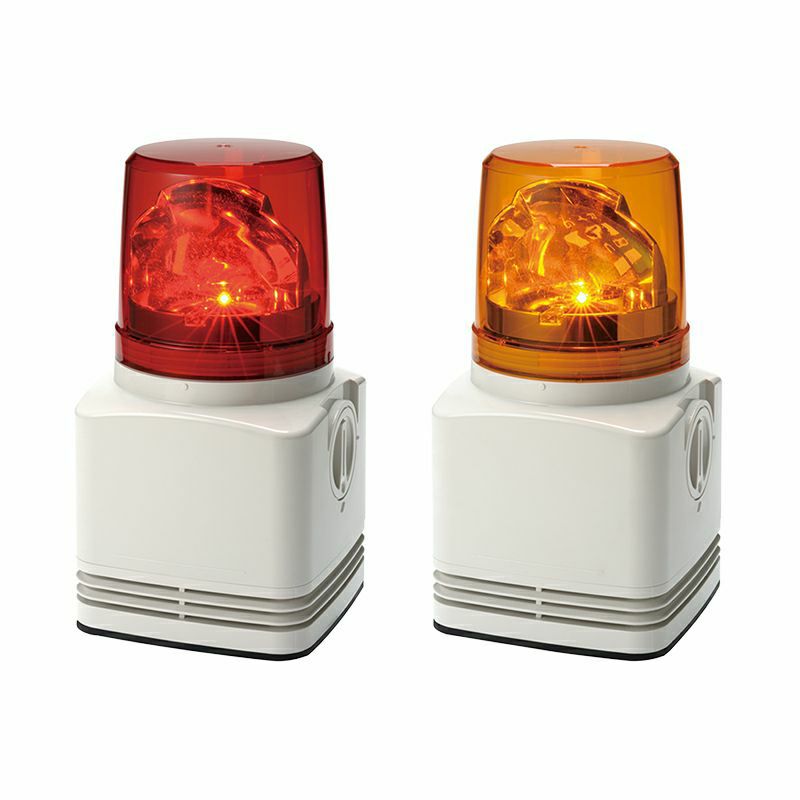

RFT-100A-R型


●音量は最大90dB(at 1m)の大音量で、内蔵の音量調節つまみで、音量調節ができます。

●NPNトランジスタオープンコレクタ対応により、PLC等での直接駆動が可能です。

●音色と回転灯の同時作動、または回転灯単独動作の使いわけができます。

●約10dBの減音機能付きで、タイマー等と組み合わせて夜間の減音等も可能です。

●SDカードにより音色の組合せ設定ができます。

●テストスイッチで設置時の設定作業が楽になりました。

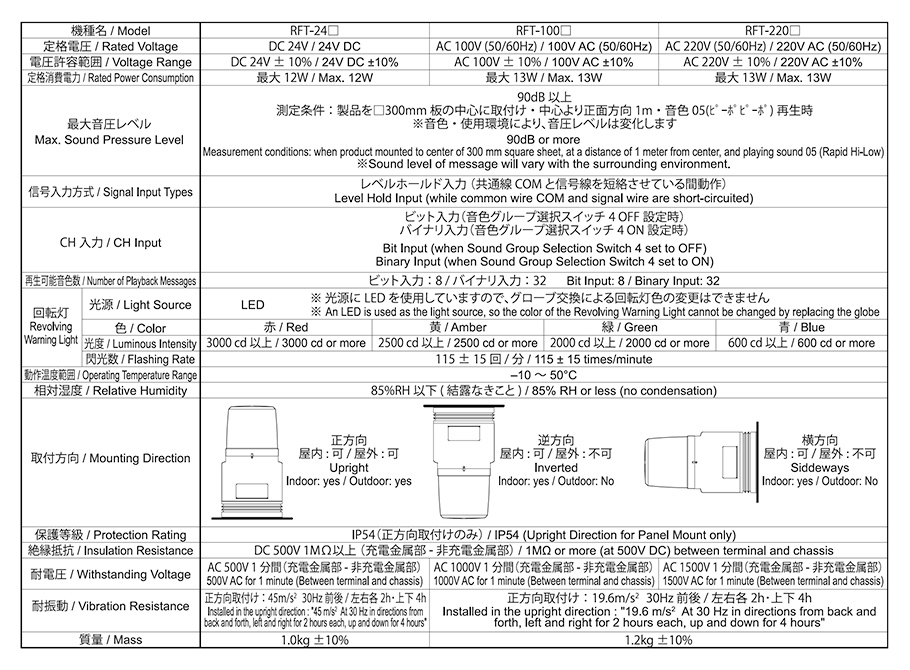

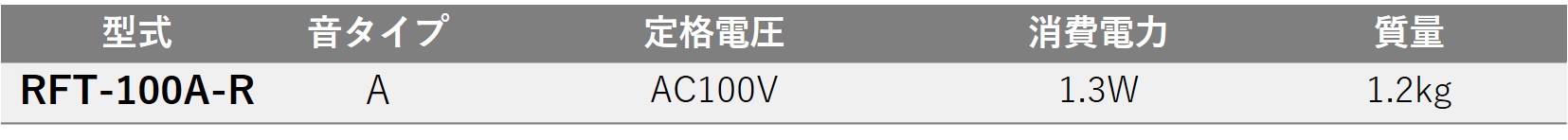

◇仕様


【機種名:RFT-100□をご覧下さい】

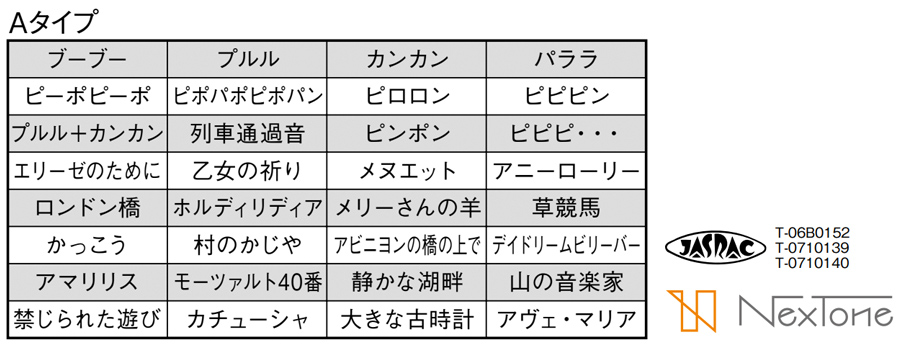

◇音タイプ


出庫時の注意喚起を
ワイヤレス化で実現。
光と音で報知

商品番号 出庫時の_
¥ 6,930 税込
型式
  • FE20A ¥ 39,380 税込
  • SC2W ¥ 31,460 税込
  • PWS-THN-W ¥ 66,000 税込
  • PWS-RH-W ¥ 66,000 税込
  • PWS-AD ¥ 6,930 税込 在庫なし
  • RFT-100A-R ¥ 47,960 税込 残りわずか

お問い合わせ

  • 特長・仕様

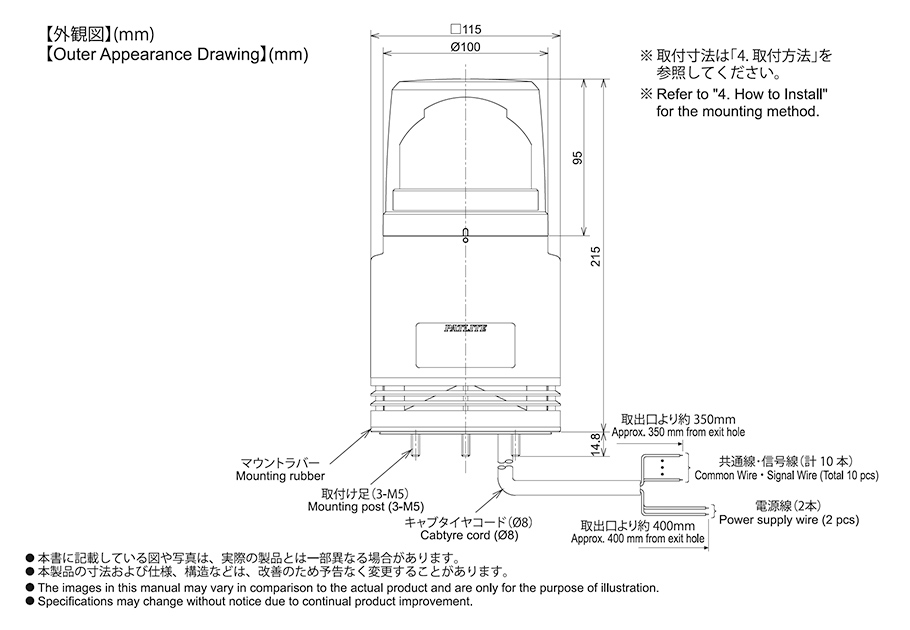

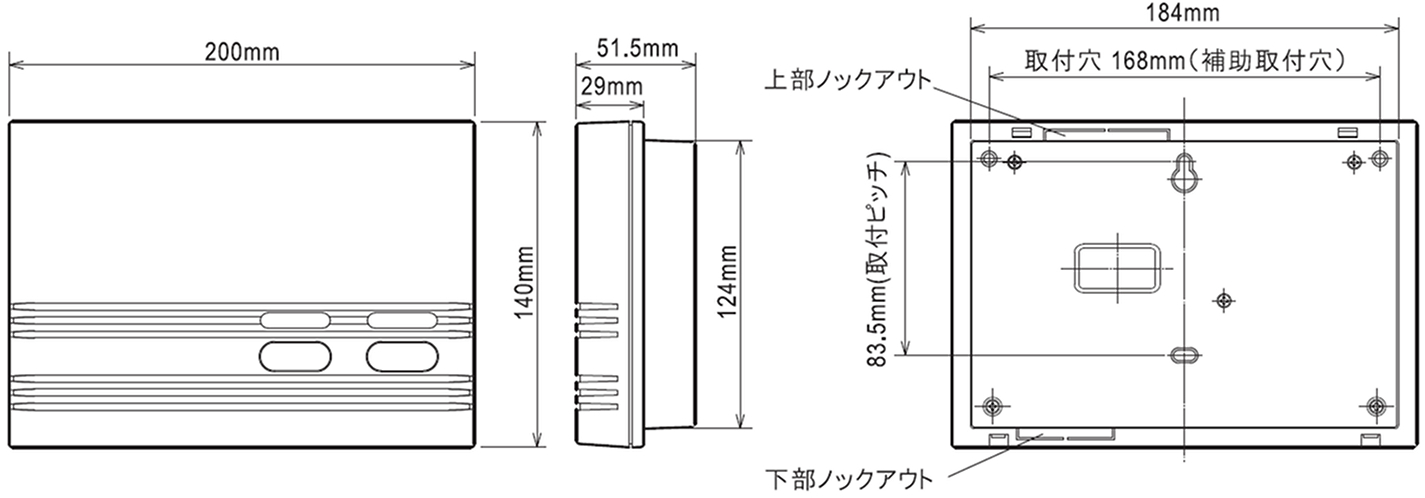

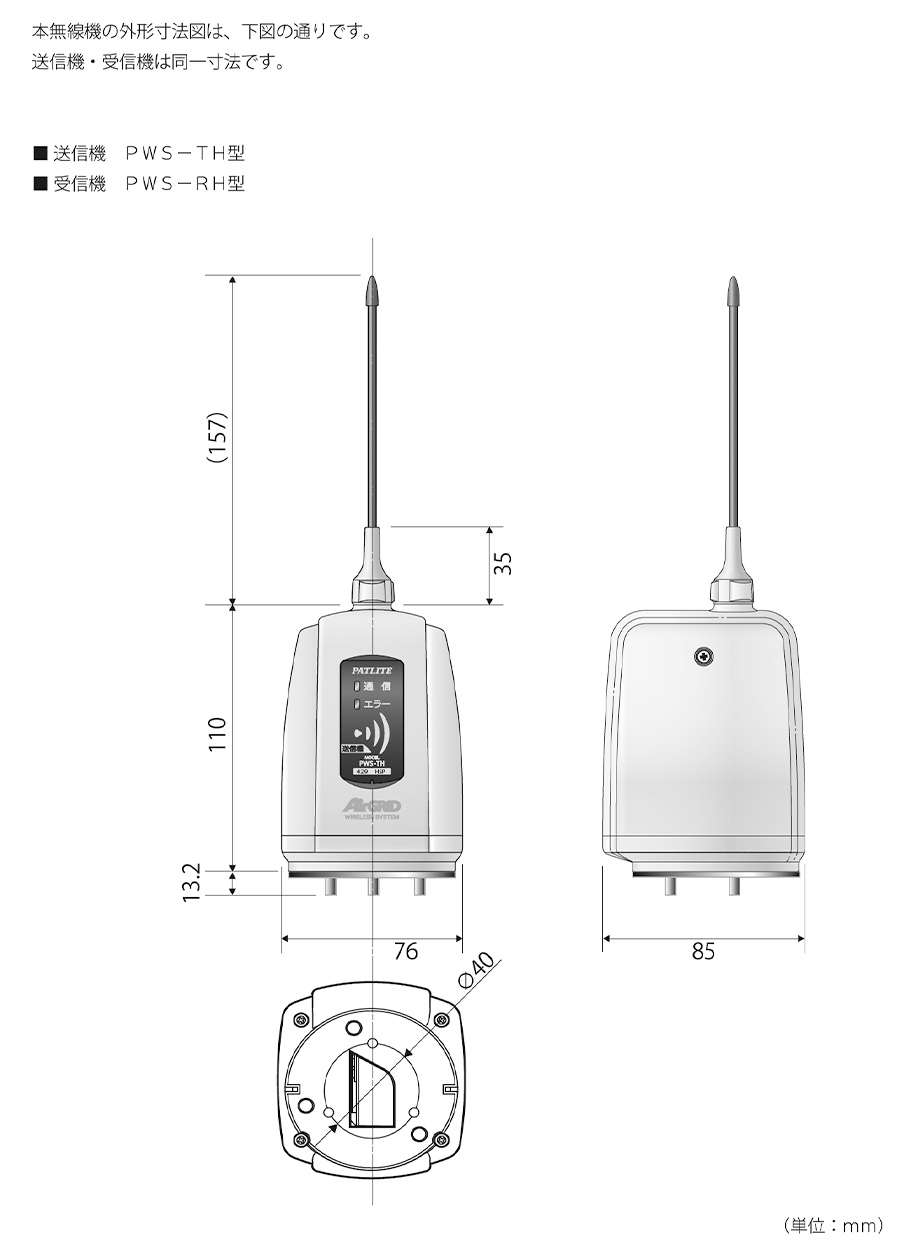

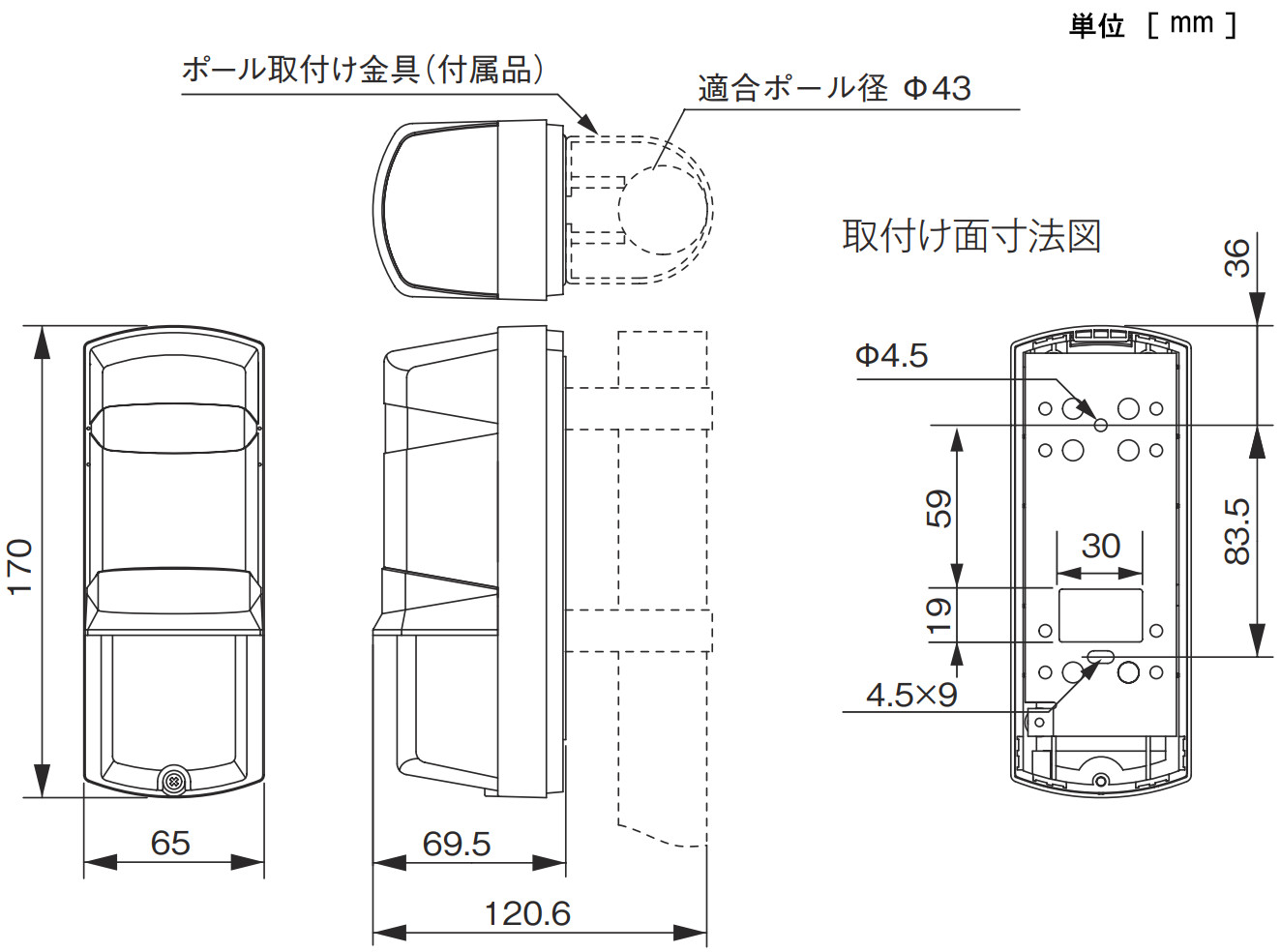

  • 外観図
