◆当社公式ホームページの、無料サンプル貸出サービスではCLK1-02JSN-CP型と
 は別にCLK3-02JSN-C型にて実施しております。

無料サンプル貸出サービス

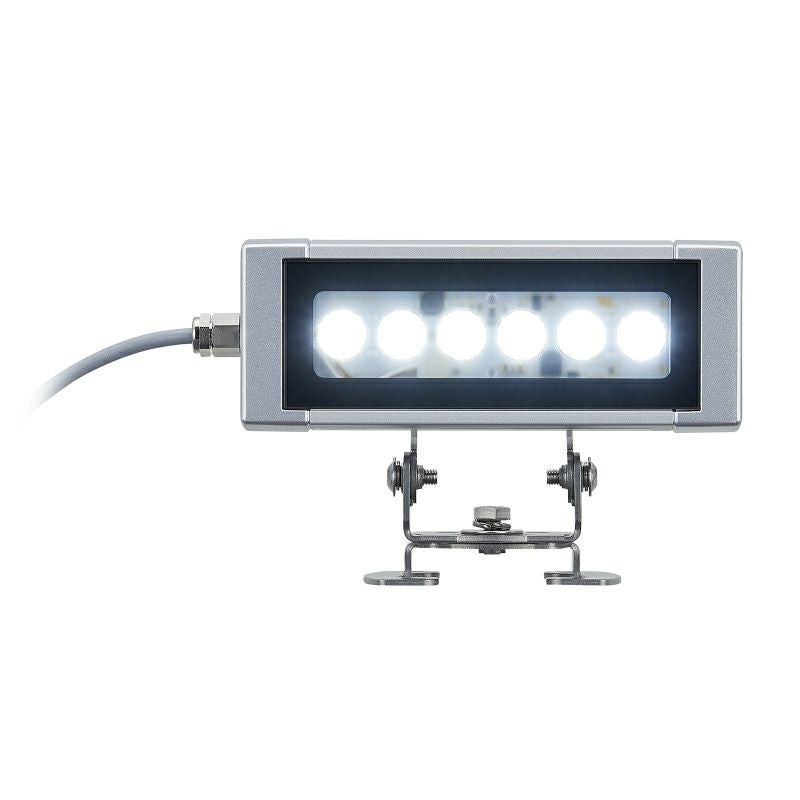

●アルミボディと強化ガラスでデザインされ堅牢性を備えたLED照明。
●独自のレンズ構造により照射光の明暗ムラを削減、装置内を明るく照射
●保護構造IP66G/67Gの耐油構造のため、悪環境下でも使用可能
●集光レンズ、パンチルトアングルを備えたスポットライトモデル

優れた配光特性

２種類のレンズ（標準レンズ、スポットレンズ）を採用。
機械内部を広範囲に照射する標準レンズモデル、対象物を細部まで照射するスポットレンズモデルをお選びいただけます。
演色性Ra80の自然な光で周囲、対象物を明るく照らします。

CLK1-C（標準レンズ）

CLK1-CP（スポットレンズ）

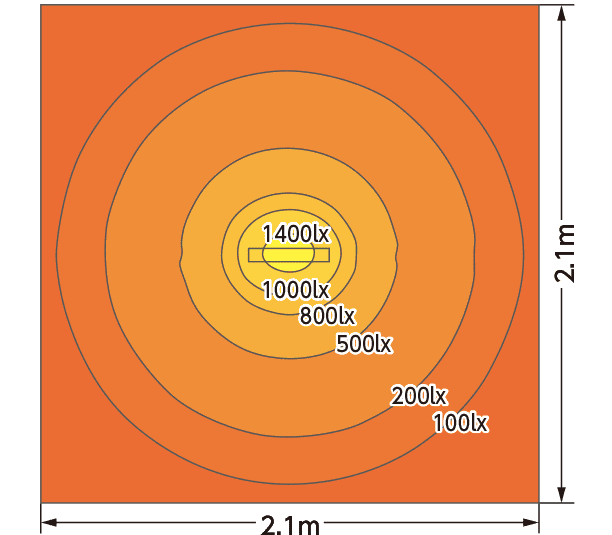

照度分布（CLK3, at 1m）
CLK1-C（標準レンズ）の配光 CLK1-CP（スポットレンズ）の配光 照度分布図

※照度は計算値であり、実際とは異なる場
　合があります

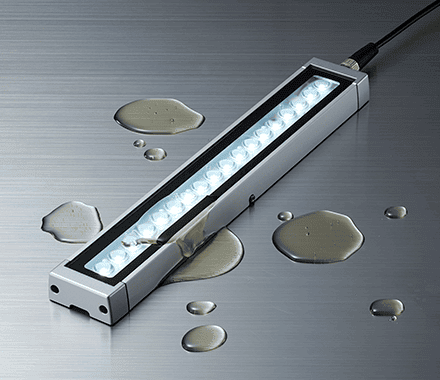

防水・防塵・耐油型 LED照明

クーラントや切削くずの侵入を防ぐ

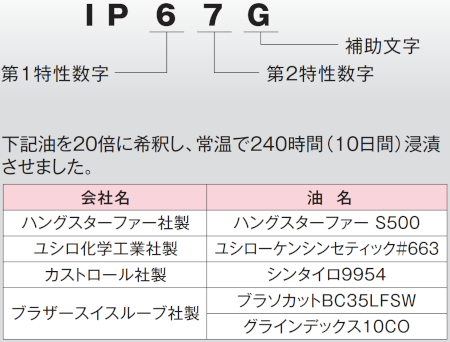

IP66G/67G (JIS C0920)


IP66/67等級に油に対する保護等級という補助的な特性が設けられています。
保護等級Gは、いかなる方向からの油滴・油まつも内部に侵入しないことを意味します。		 IP67G

耐油試験

当社独自の耐油試験を
実施しています！

IP試験とは別に、当社独自の耐油試験を実施しています。製品を水溶性油に240時間（10日間）浸漬し耐油性能を確認。製品の品質向上を目指しています。

工作機械のためのスポットライト

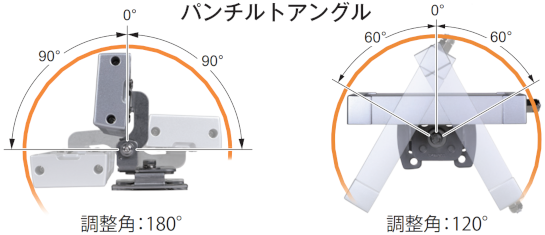

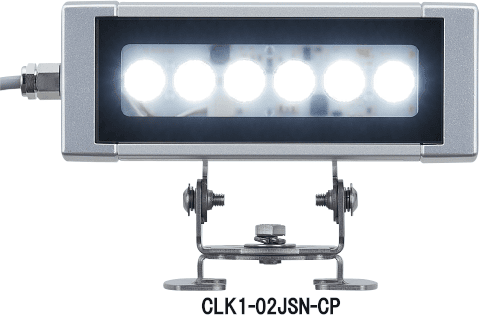

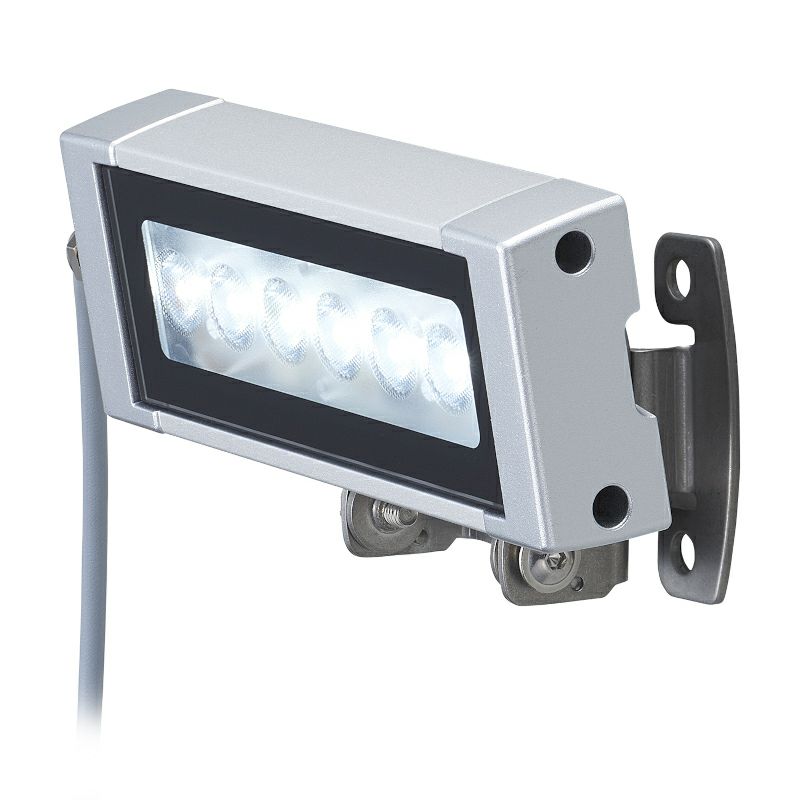

スポットレンズ、パンチルトブラケットを備えたスポットライトモデルを用意。照射対象物の細部までを明るく照らします。 CLK1-02JSN-CP パンチルトアングル

使用事例

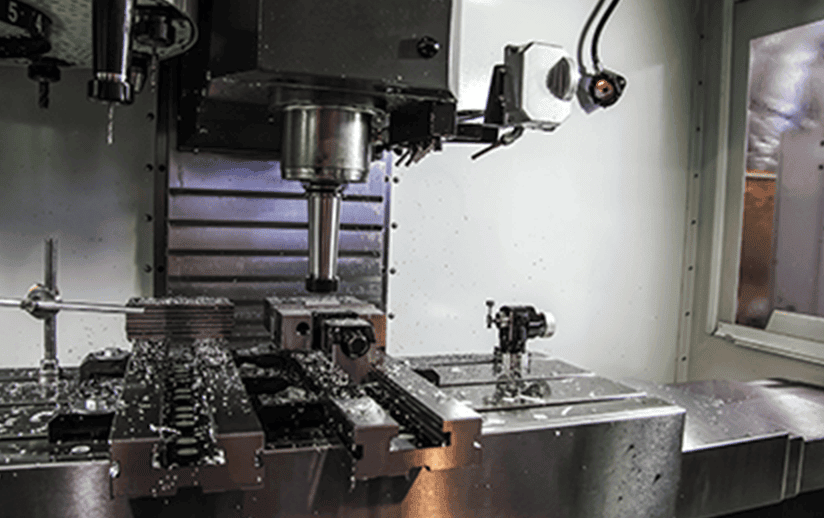

切削加工機

 切削加工機


 細部まで明るく照らし作業性向上

 ●照射角32°で、対象物を明るく照射
 ●パンチルトブラケットで照射位置を簡単調整

◇取付方法


　　 　　

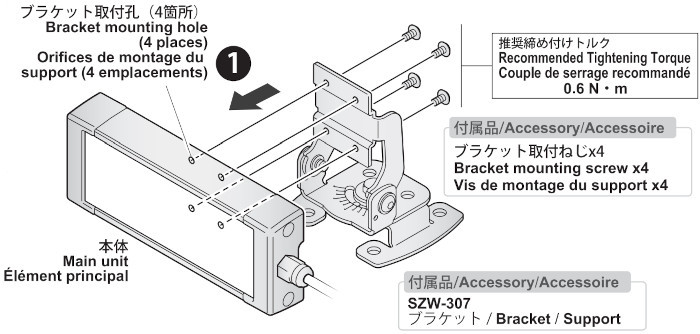

① 本体にブラケット(SZW-307)を
 組付けます。
■ 標準取付の場合 ■ パンブラケットを取り外して取り付ける場合

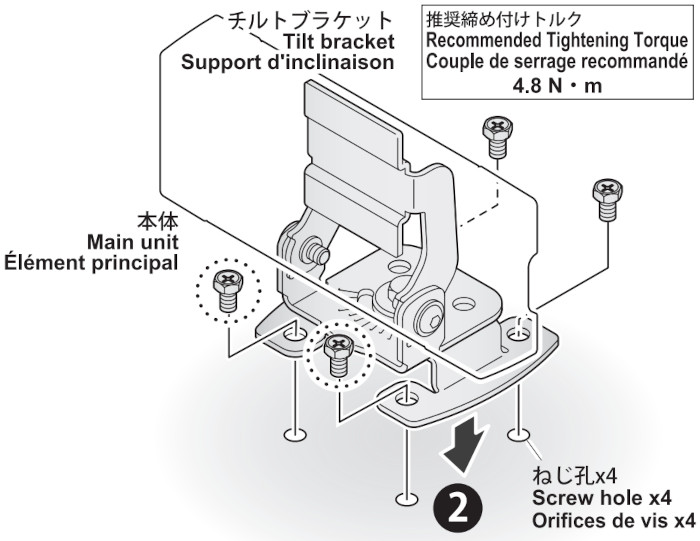

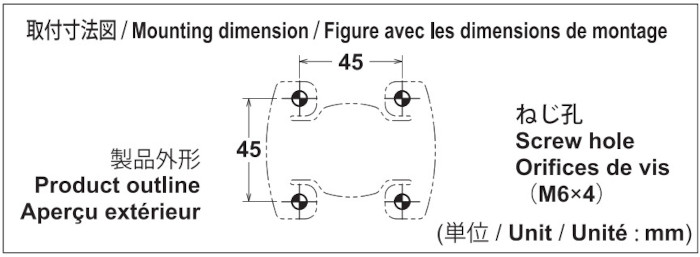

② 十分に強度のある平坦な取り付け面にねじ孔加工後、
 本体を取り付けます。下図のように本体をM6ねじ（4箇所）
 で取り付けてください。
 ※下図の丸部のねじが締めにくい場合は、チルトブラケット
  を調節してください。

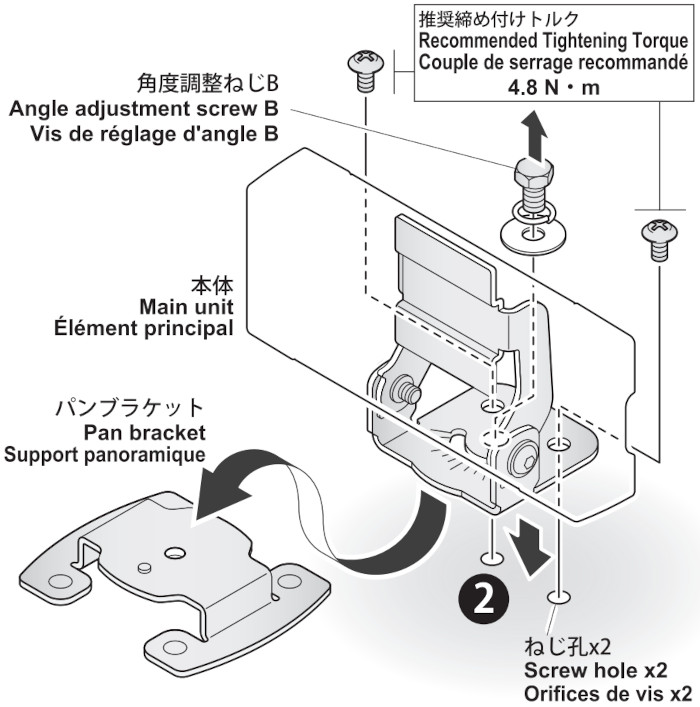

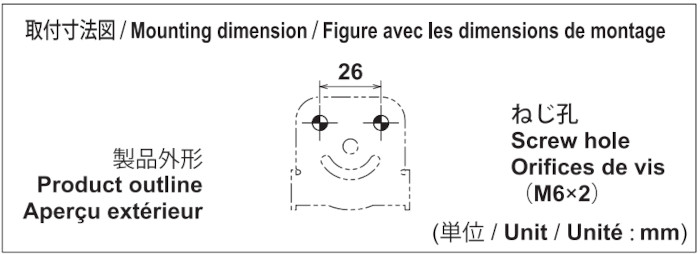

 ② 本体からパンブラケットを取り外し、平坦な取り付け面に
 ねじ孔加工後、本体を取り付けます。
 ※下図のように本体をM6ねじ（2箇所）で取り付けてください。

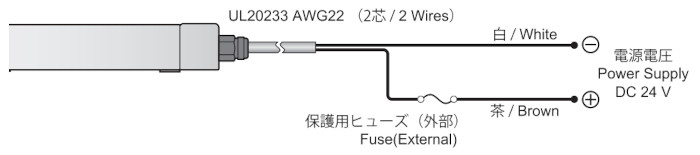

◇配線方法（ケーブル接続仕様JS）

電源電圧DC24Vを投入すると、LEDが点灯します。

注意
※ケーブルは引っ張っつたり、押し込んだりしないでください。故障の原因となります。
 また、ケーブルにはストレスがかからないよう余裕を持たせて配線してください。
※定電圧型の電源をご使用ください。定電流型の電源を使用した場合、故障の原因になります。

① 製品の内部保護には2Aのヒューズを設定しています。
  保護用ヒューズは2A以上のヒューズをご使用ください。
② UL認証品としてご利用の場合、本製品に接続する電源にはクラス2電源ユニット（定電圧型）をご使用ください。

【保護ヒューズ（推奨）】  電圧：１２５Ｖ  定格電流：2A以上
［お知らせ］
 ● 当社製品CLK□S-24A,CLN□A-24A型と配線色の極性が異なります。
   CLK□S-24A,CLN□S-24A「白(＋),黒（－)」←→「白(－),茶(＋)」
   配線を間違った場合には点灯しません。配線色をご確認の上接続してください。

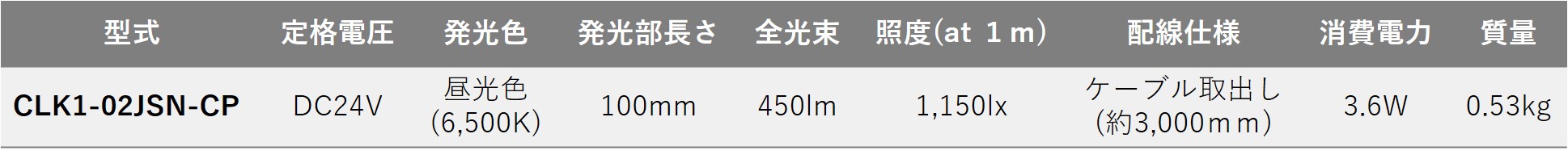

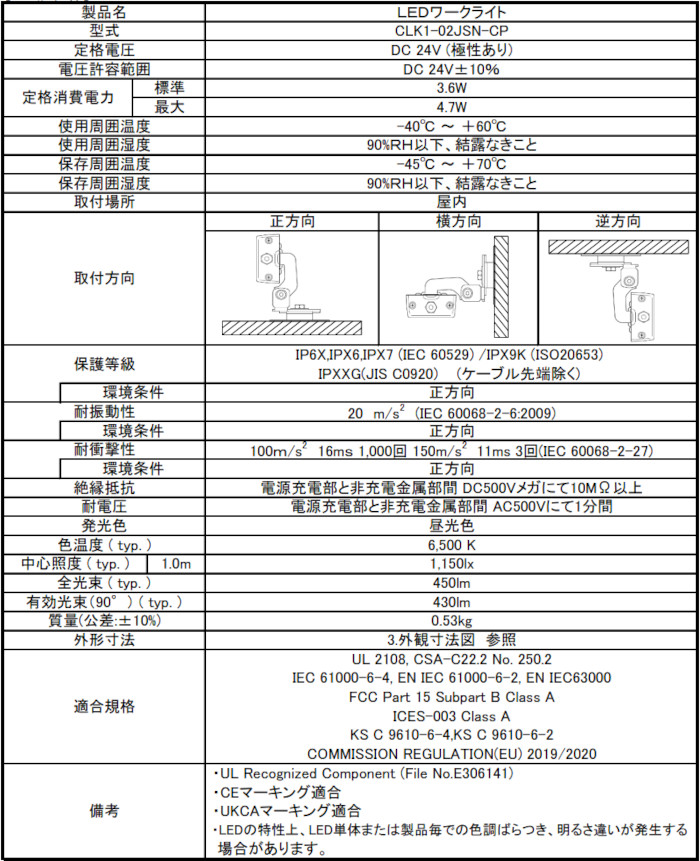

◇仕様



↑ページトップ↑

防塵・防水・耐油構造を備え、
工作機械の内部照明に最適 CLK-02：
LEDワークライト
スポットレンズモデル

商品番号 CLK02P＿
¥ 30,855 税込
型式
  • CLK1-02JSN-CP
返品・交換

お問い合わせ

¥36,300円(税込)

  • 特長・仕様
  • 外観図

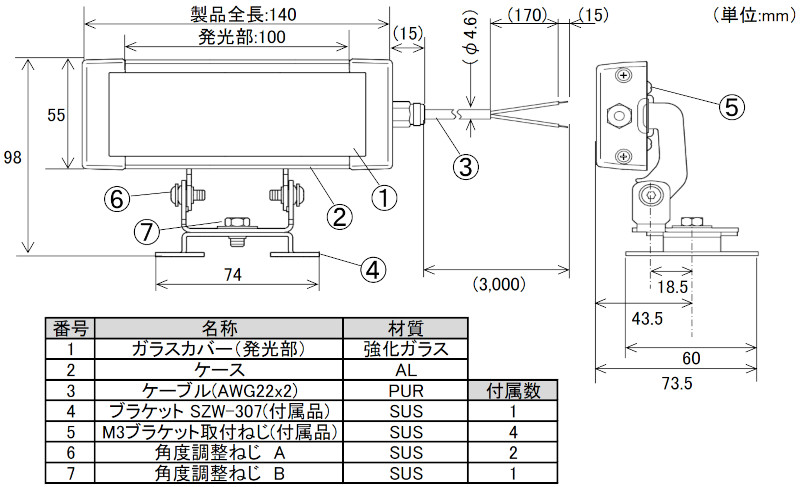

【外観図】
