［　対応機種　］
　CLK□-02□N-□型
［　取付方法　］

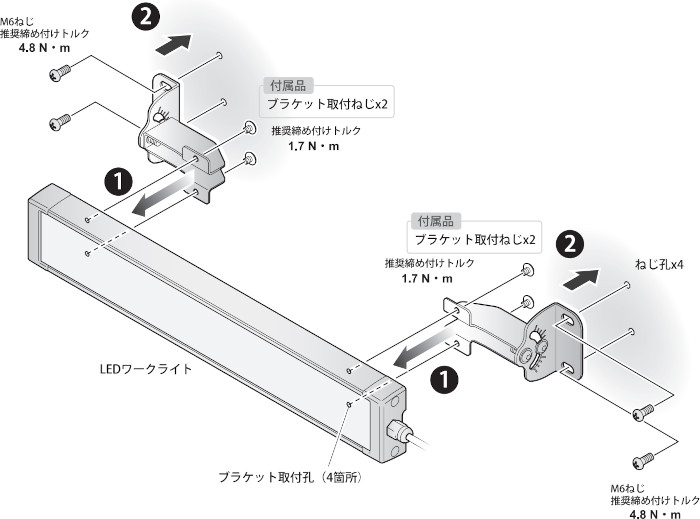

  ① LEDワークライト本体にブラケット（SZW-306）を取り付けます。
    下図のように付属のブラケット取付ねじ4本で取り付けます。
    推奨締付トルクは、1.7N・mとしてください。

  ② 十分に強度のある平坦な取付面に、ねじ孔加工後、製品を取り付けます。
    下図のようにM6のねじで締付けてください。
    推奨締付トルクは、4.8N・mとしてください。

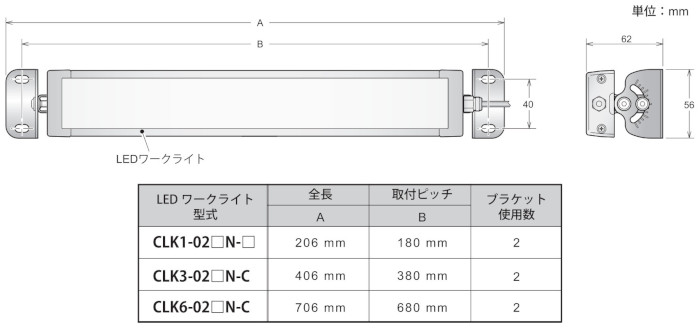

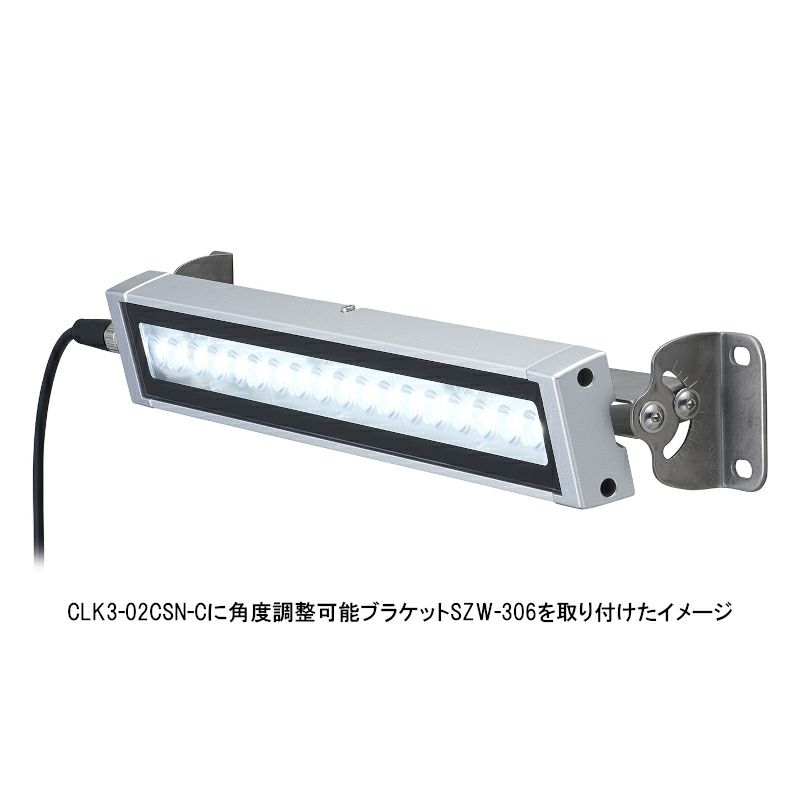

［　取付状態参考図　］

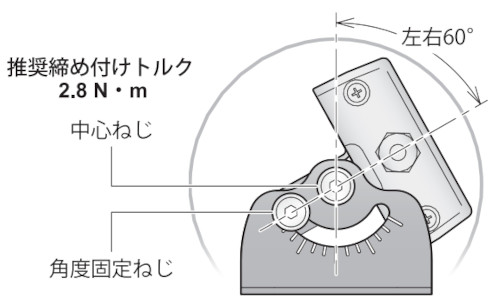

［　可動範囲（角度調整範囲）図　］

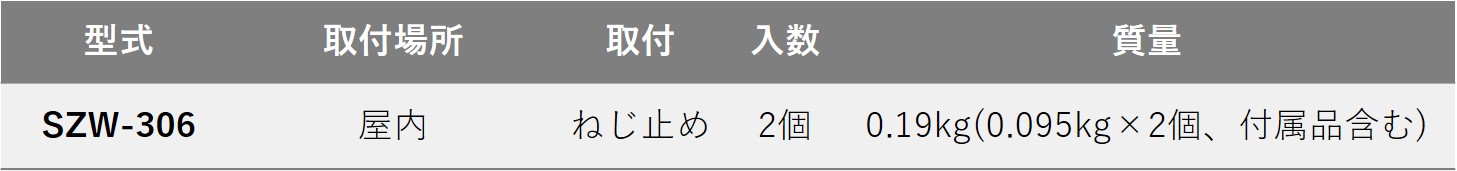

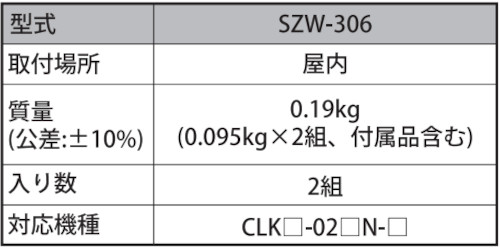

［　仕様　］


↑ページトップ↑

LEDワークライト用

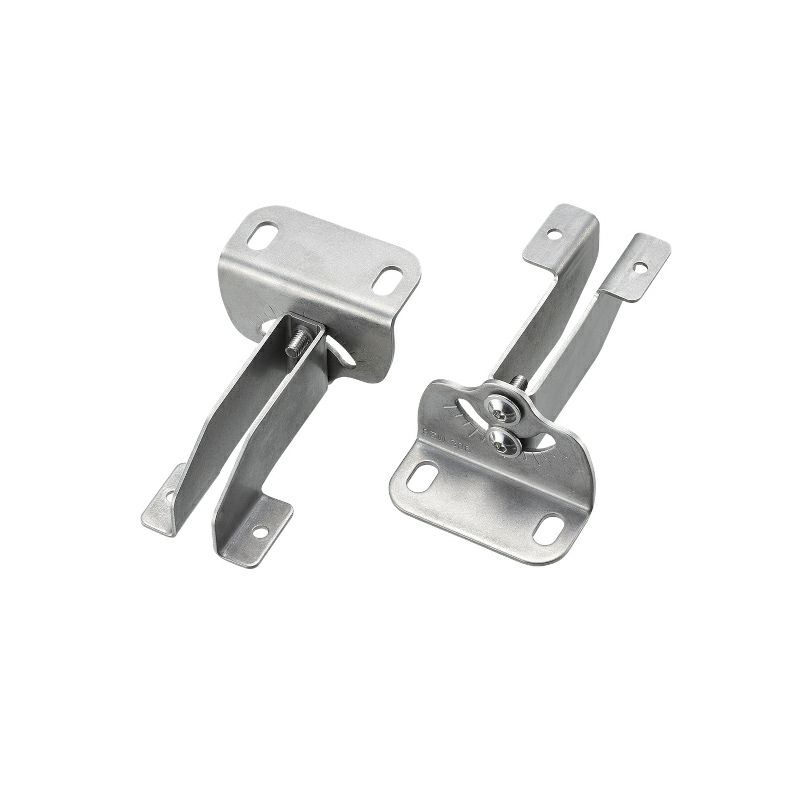

オプションブラケット　角度調整可能 SZW-306：
CLK-02型LEDワークライト用オプションブラケット

商品番号 SZW-306＿
¥ 4,950 税込
型式
  • SZW-306
返品・交換

お問い合わせ

¥5,500円(税込)

  • 特長・仕様

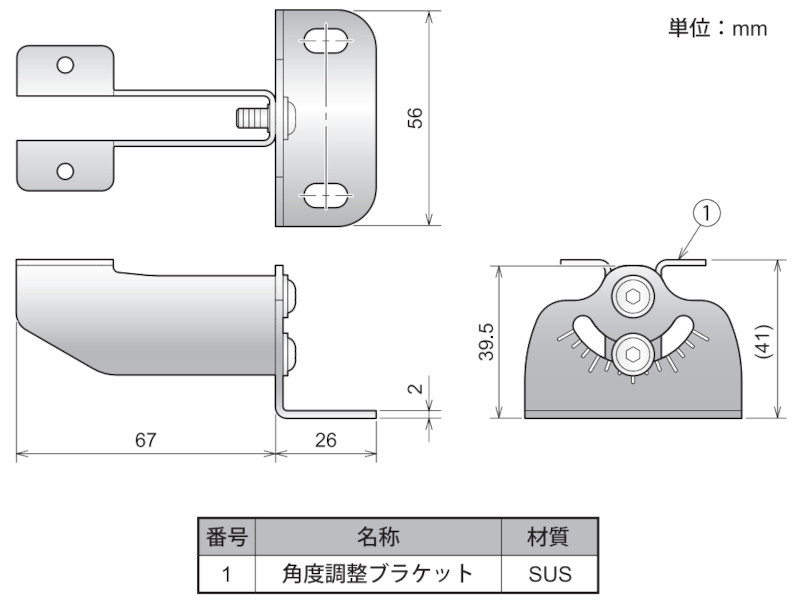

  • 外観図
