［　対応機種　］
　CLK1-02□N-□型
［　取付方法　］
　　 　　

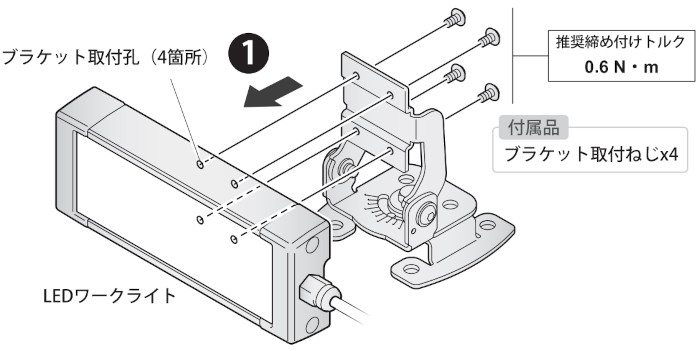

① LEDワークライト本体にブラケット
 (SZW-307)を組付けます。
■ 標準取付の場合 ■ パンブラケットを取り外して取り付ける場合

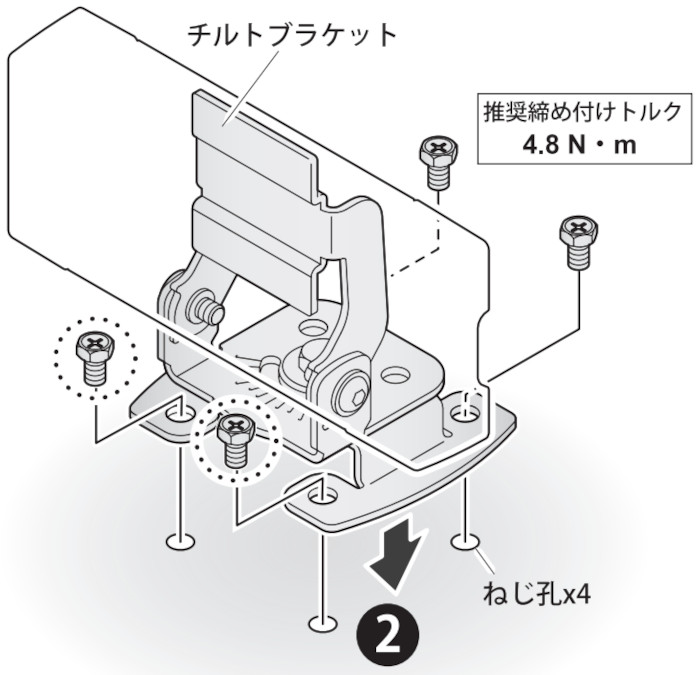

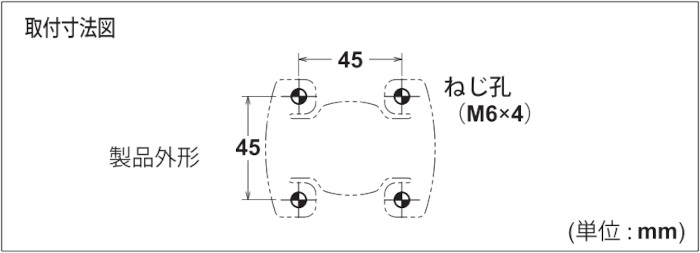

② 十分に強度のある平坦な取り付け面にねじ孔加工後、
 製品を取り付けます。下図のようにM6ねじ（4箇所）
 で取り付けてください。
 ※下図の丸部のねじが締めにくい場合は、チルトブラケッ
  トを調節してください。

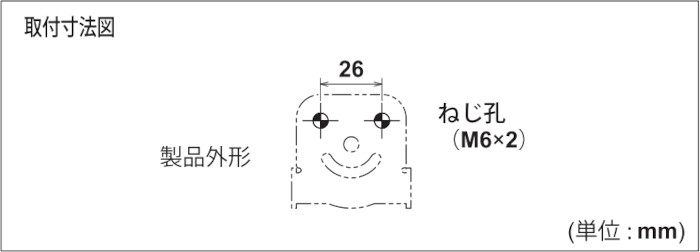

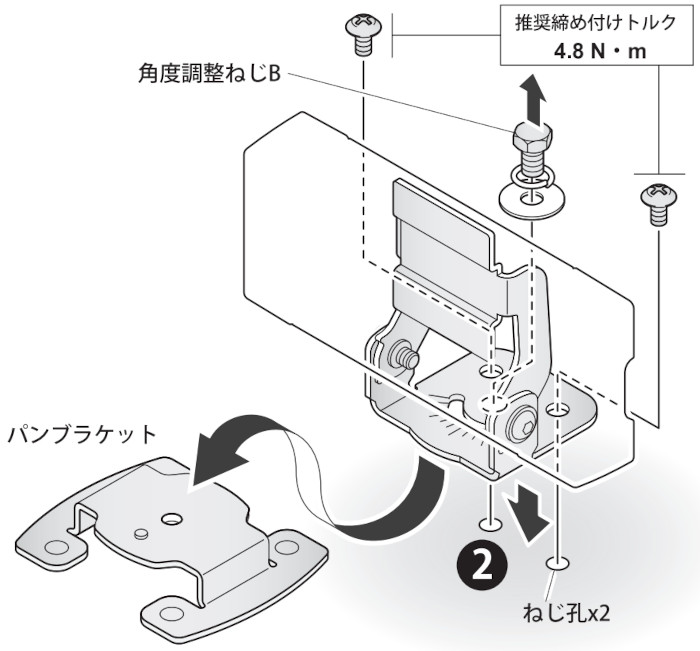

 ② 製品からパンブラケットを取り外し、平坦な取り付け面に
 ねじ孔加工後、製品を取り付けます。
 ※下図のようにM6ねじ（2箇所）で取り付けてください。

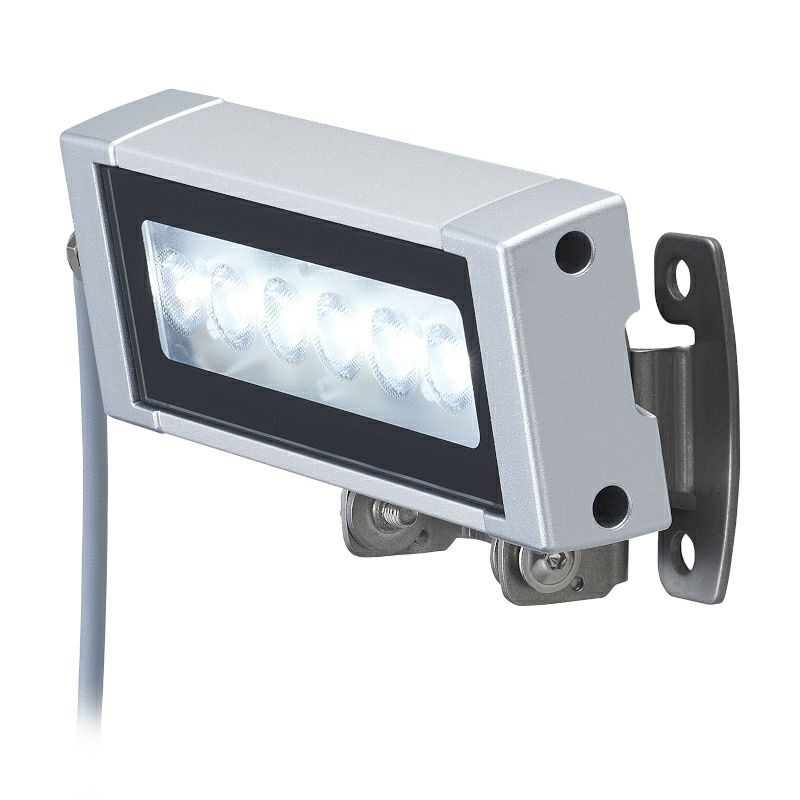

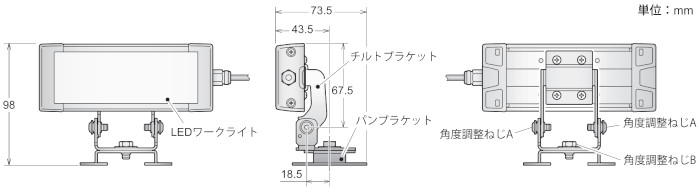

［　取付状態参考図　］

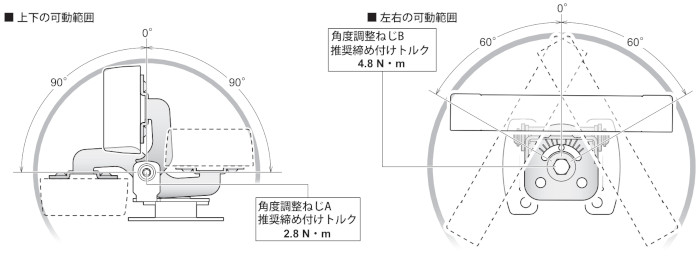

［　可動範囲図　］

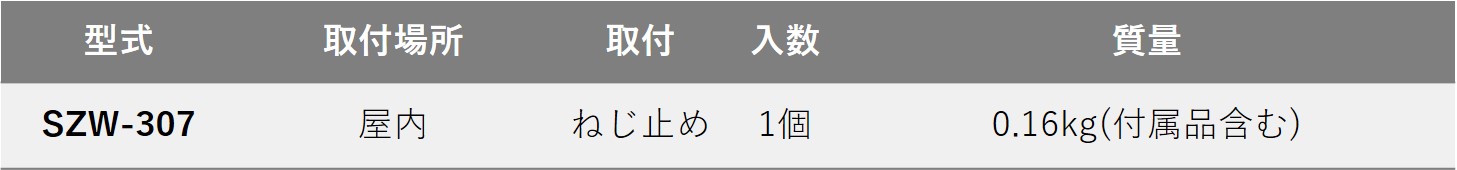

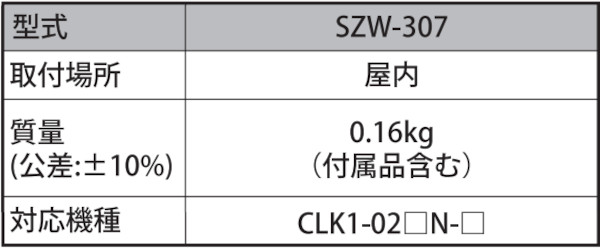

［　仕様　］


↑ページトップ↑

LEDワークライト用

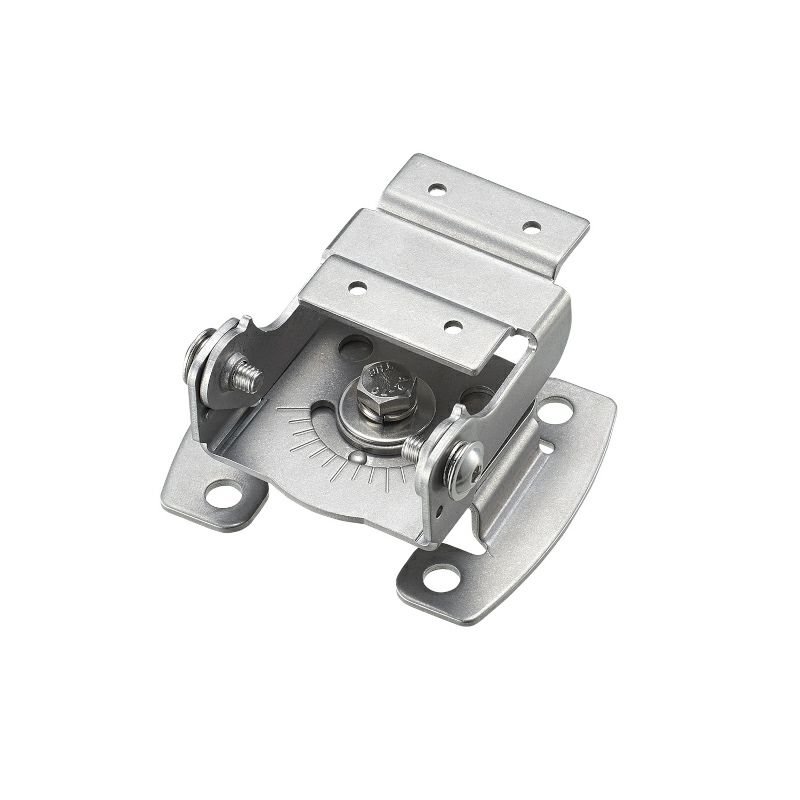

オプションブラケット　パンチルト SZW-307：
CLK-02型LEDワークライト用オプションブラケット

商品番号 SZW-307＿
¥ 4,950 税込
型式
  • SZW-307
