［　対応機種　］
　CLK□-02□N-□型

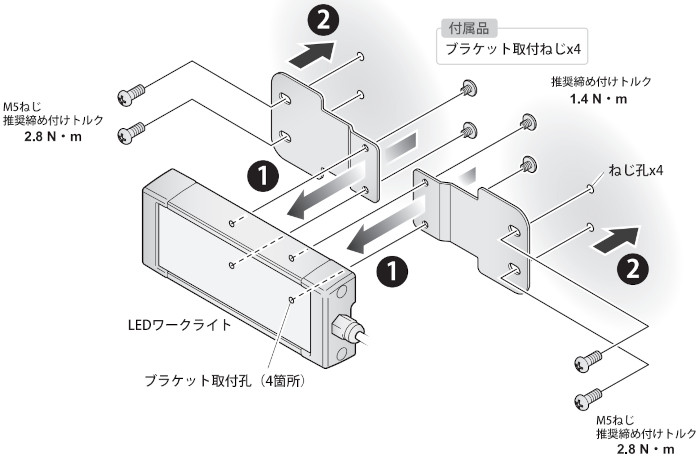

［　取付方法　］

  ① LEDワークライト本体にブラケット（SZW-305）を取り付けます。
    下図のように付属のブラケット取付ねじ4本で取り付けます。
    推奨締付トルクは、1.4N・mとしてください。

  ② 十分に強度のある平坦な取付面に、ねじ孔加工後、製品を取り付けます。
    下図のようにM5のねじで締付けてください。
    推奨締付トルクは、2.8N・mとしてください。


［　取付状態参考図　］

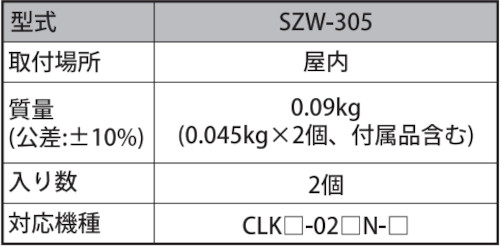

［　仕様　］


↑ページトップ↑

LEDワークライト用

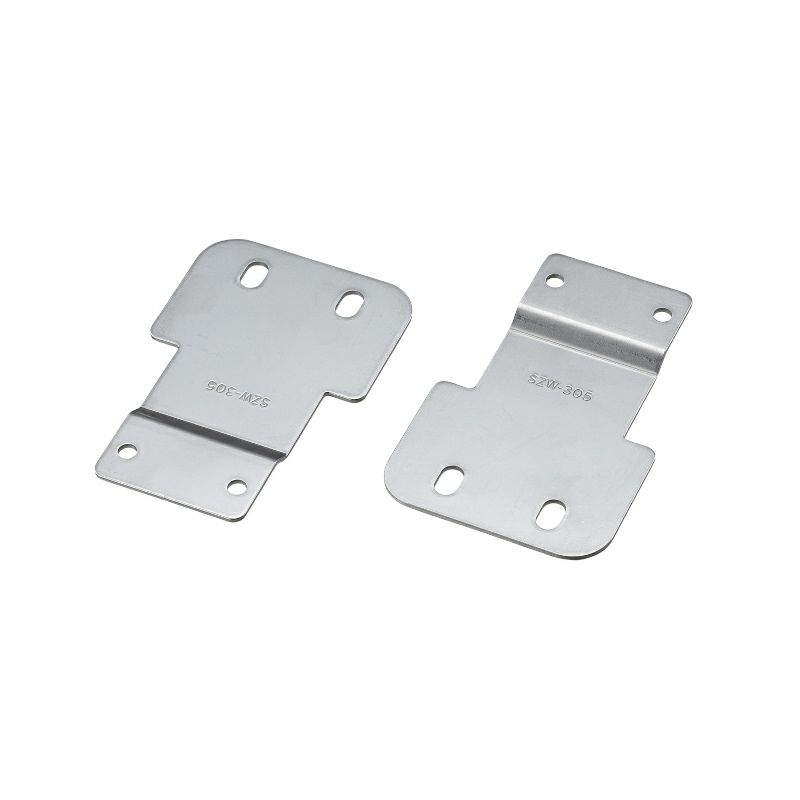

オプションブラケット　背面取付け用 SZW-305：
CLK-02型LEDワークライト用オプションブラケット

商品番号 SZW-305＿
¥ 1,980 税込
型式
  • SZW-305
返品・交換

お問い合わせ

¥2,200円(税込)

  • 特長・仕様

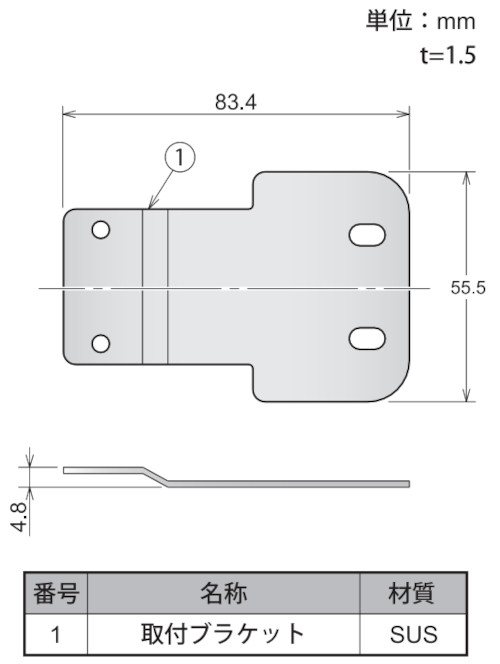

  • 外観図
