◆CLK1-02JSN-C型のみオプションブラケット（SZW-305型）が1組付属
◆CLK3-02JSN-C型は当社公式ホームページより、無料サンプル貸出サービスを
 実施しております。

無料サンプル貸出サービス

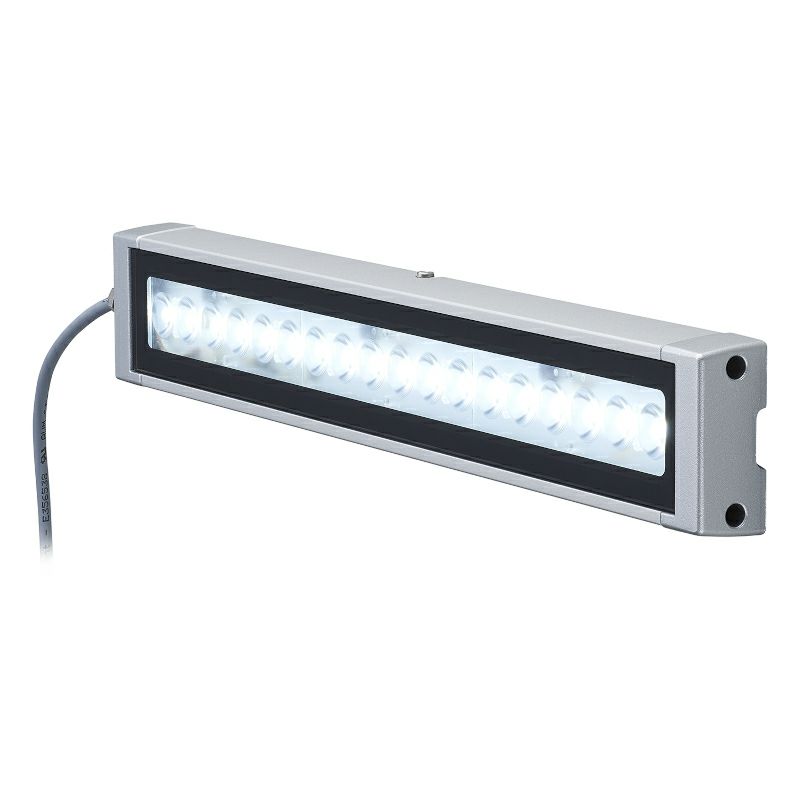

●アルミボディと強化ガラスでデザインされ堅牢性を備えたLED照明。
●独自のレンズ構造により照射光の明暗ムラを削減、装置内を明るく照射
●保護構造IP66G/67Gの耐油構造のため、悪環境下でも使用可能
●集光レンズ、パンチルトアングルを備えたスポットライトモデル

優れた配光特性

２種類のレンズ（標準レンズ、スポットレンズ）を採用。
機械内部を広範囲に照射する標準レンズモデル、対象物を細部まで照射するスポットレンズモデルをお選びいただけます。
演色性Ra80の自然な光で周囲、対象物を明るく照らします。

CLK1-C（標準レンズ）

CLK1-CP（スポットレンズ）

照度分布（CLK3, at 1m）
CLK1-C（標準レンズ）の配光 CLK1-CP（スポットレンズ）の配光 照度分布図

※照度は計算値であり、実際とは異なる場
　合があります

防水・防塵・耐油型 LED照明

クーラントや切削くずの侵入を防ぐ

IP66G/67G (JIS C0920)


IP66/67等級に油に対する保護等級という補助的な特性が設けられています。
保護等級Gは、いかなる方向からの油滴・油まつも内部に侵入しないことを意味します。		 IP67G

耐油試験

当社独自の耐油試験を
実施しています！

IP試験とは別に、当社独自の耐油試験を実施しています。製品を水溶性油に240時間（10日間）浸漬し耐油性能を確認。製品の品質向上を目指しています。

使用事例

マシニングセンタ

 マシニングセンタ


 視認性向上で加工状況の監視が容易に

 ●独自レンズ設計で機内を広範囲に照射
 ●演色性Ra80
 ●高効率な放熱技術により低発熱を実現
放電加工機

 放電加工機


 クーラントや切削くずが飛散する悪環境に

 ●IP66G/67Gの防塵・防油構造
 ●IP69Kの防水構造
 ●強靭なアルミボディ、強化ガラスレンズ

◇取付方法


① 本体にブラケット(SZW-305)を
 組付けます。

② 十分に強度のある平坦な取付面に、
 ねじ孔加工後、製品を取り付けます。

［　取付状態参考図　］


◇配線方法（ケーブル接続モデルJS）

電源電圧DC24Vを投入すると、LEDが点灯します。

注意
※ケーブルは引っ張っつたり、押し込んだりしないでください。故障の原因となります。
 また、ケーブルにはストレスがかからないよう余裕を持たせて配線してください。
※定電圧型の電源をご使用ください。定電流型の電源を使用した場合、故障の原因になります。

① 製品の内部保護には2Aのヒューズを設定しています。
  保護用ヒューズは2A以上のヒューズをご使用ください。
② UL認証品としてご利用の場合、本製品に接続する電源にはクラス2電源ユニット（定電圧型）をご使用ください。

【保護ヒューズ（推奨）】  電圧：１２５Ｖ  定格電流：2A以上
［お知らせ］
 ● 当社製品CLK□S-24A,CLN□A-24A型と配線色の極性が異なります。
   CLK□S-24A,CLN□S-24A「白(＋),黒（－)」←→「白(－),茶(＋)」
   配線を間違った場合には点灯しません。配線色をご確認の上接続してください。

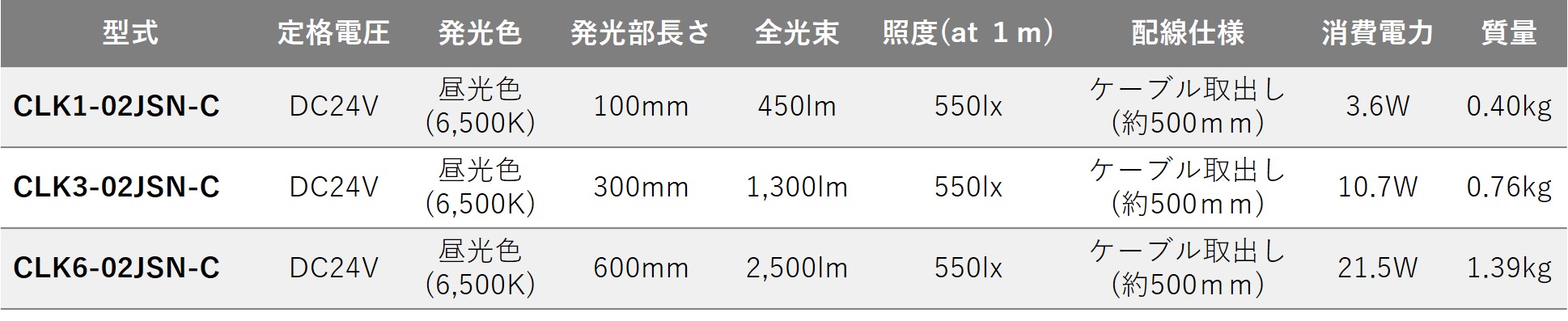

◇仕様



防塵・防水・耐油構造を備え、
工作機械の内部照明に最適 CLK-02：
LEDワークライト
ケーブル接続タイプ

商品番号 CLK02JS＿
¥ 21,505 税込 〜

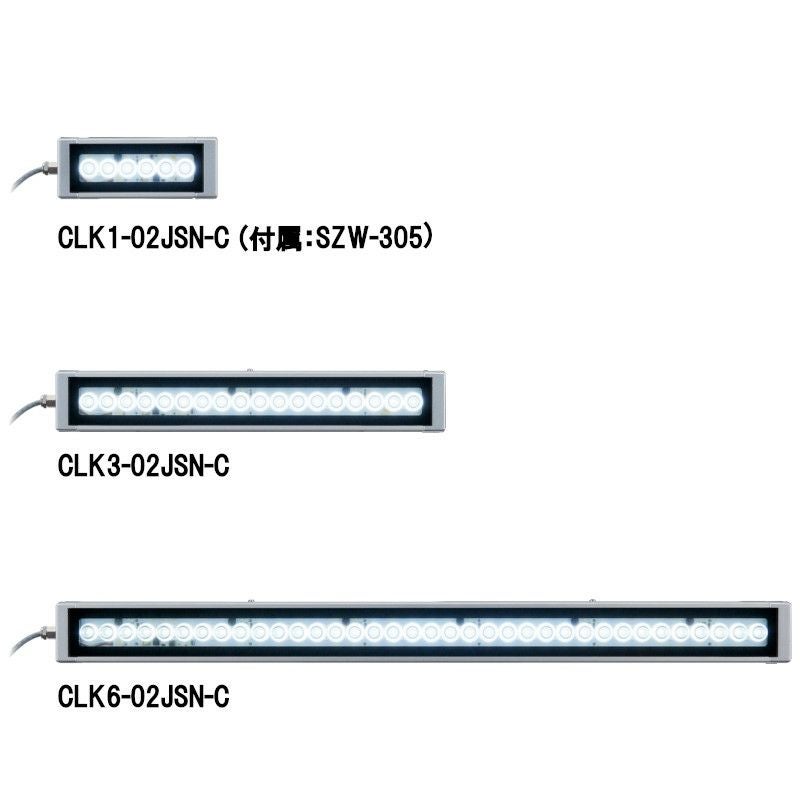

型式
  • CLK1-02JSN-C ¥ 21,505 税込
  • CLK3-02JSN-C ¥ 35,530 税込
  • CLK6-02JSN-C ¥ 63,580 税込
返品・交換

お問い合わせ

¥25,300円(税込)

¥41,800円(税込)

¥74,800円(税込)

  • 特長・仕様
  • 外観図
【外観図】　CLK□-02JS□型をご覧ください。


【取付図】
