◆CLA3-02JSN-Y／CLA6-02JSN-Y型には
 オプションブラケット（SZW-301型）が1組付属
●半導体製造装置やクリーンルームに最適な黄色モデル
●衝撃に強いポリカーボネート樹脂採用。乳白色のボディで周囲を明るく照射
●IP67/69K規格に対応・高圧・高温の洗浄プロセス下でも安心
●ECOLAB評価試験合格。一般的な洗浄材への耐性で設備の衛生管理に最適

半導体工場に最適な黄色LED

CLA-Y（黄色）は、半導体製造の露光工程用に最適化されたモデルです。
主波長590nmの発光スペクトルで、青色波長（430～490nm）はほぼ
含まれないため、クリーンルーム内の照明としても安心して使用できます。

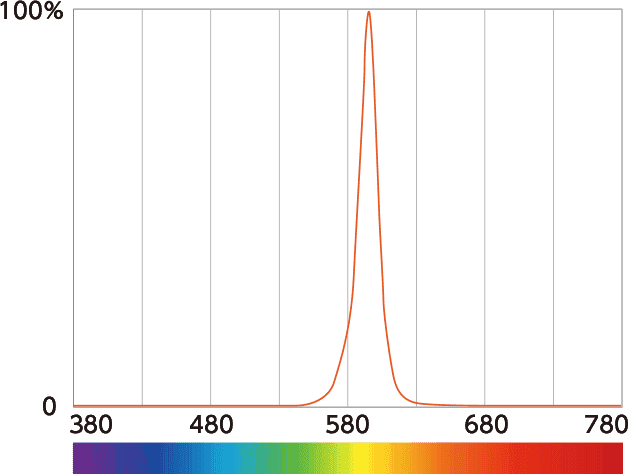

スペクトル分布(相対強度)

波長(nm)

抜群の明るさとエネルギー効率の向上

堅牢で配光性に優れた発光効率

従来製品と比較し、全光束65％向上、照度71％向上※。
乳白色の継ぎ目のない筐体デザインで、
照射範囲120°の広範囲を均一に明るく照らします。
また、発光効率も大幅に改善し、省エネ性能の高い、抜群の明るさのLED照明として生まれ変わりました。

※300mmサイズ、昼光色の場合

照度分布(CLA3、at 1m)

スペクトル分布(相対強度)

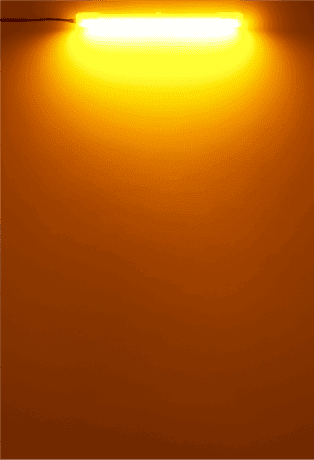

照射範囲 照度分布図 スペクトル分布図

※照度は計算値であり、実際とは異なる場合があります
波長(nm)

高耐久性と衛生的なデザイン


高圧・高温洗浄、薬品消毒、滅菌プロセスに対応

 ECOLAB試験合格

衝撃に強いポリカーボネートボディで破損や遺物混入を防止。
使用温度範囲-40℃～+60℃、IP69K対応で、低温倉庫や高温洗浄が必要な装置など、耐久性が求められる場面で活躍します。

-40+60

使用事例

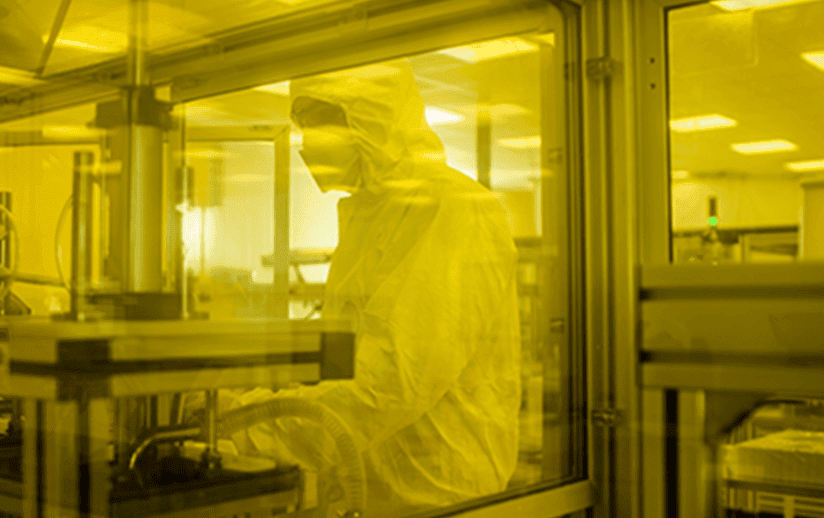

半導体製造工場

 半導体製造工場


 フォトレジスト工程での感光を防ぐ

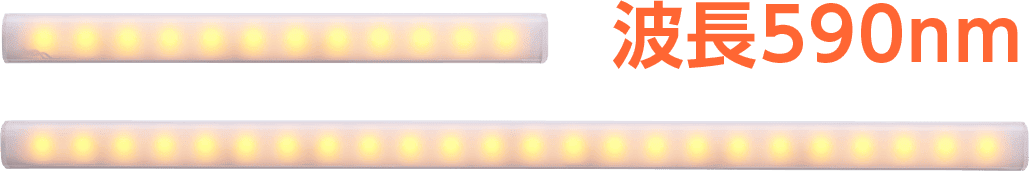

 ●主波長590nmの発光スペクトル
 ●二つのサイズラインアップ(300mm、600mm）
 ●全光束140lm（300mm）、280lm(600mm)

◇取付方法


警告
※当社製品CLA□S-24Aのブラケットを使用して取付けしないでください。落下などの事故の原因となります。

注意
※ブラケットは、ポリカーボネート樹脂を使用しています。ねじロック剤など溶剤が付着すると、破損する恐れがあります
 ので十分注意してください。

① 十分に強度のある平坦な取り付け面にねじ孔加工後、ブラケットを取り付けます。
 下図のようにM4の皿ねじ（推奨：各ブラケット2箇所以上）で締付けてください。


② 製品本体を「カチッ」と音がするまで嵌めてください。

◇配線方法（ケーブル接続仕様JS）

電源電圧DC24Vを投入すると、LEDが点灯します。

注意
※ケーブルは引っ張っつたり、押し込んだりしないでください。故障の原因となります。
 また、ケーブルにはストレスがかからないよう余裕を持たせて配線してください。
※定電圧型の電源をご使用ください。定電流型の電源を使用した場合、故障の原因になります。

① 製品の内部保護には2Aのヒューズを設定しています。
  保護用ヒューズは2A以上のヒューズをご使用ください。
② UL認証品としてご利用の場合、本製品に接続する電源にはクラス2電源ユニット（定電圧型）をご使用ください。

【保護ヒューズ（推奨）】  電圧：１２５Ｖ  定格電流：2A以上

注意
※シールド線を接地しないでください。ケーブルを加工した場合、不要なシールド線は
 除去してください。
※ケーブル先端部に水などがかかる場合やケーブル先端部が結露環境にある場合
 は、以下のような方法を参考に、ケーブル先端部（右図の丸部）に防水・防油処理
 をしてください。
 ・ケーブル先端部を、水・油のかからない場所に配線します。
 ・ケーブル先端部を、充填剤（シリコンなど）で塞ぎます。
 ・ケーブル先端部に防水コネクタを使用します。
※本製品はIP69Kの防水性能を有していますが、ケーブル部は長時間強い水流にさ
 らされると劣化するおそれがあります。設置時や洗浄時には、ケーブル部に直接水
 がかからないよう配慮してください。

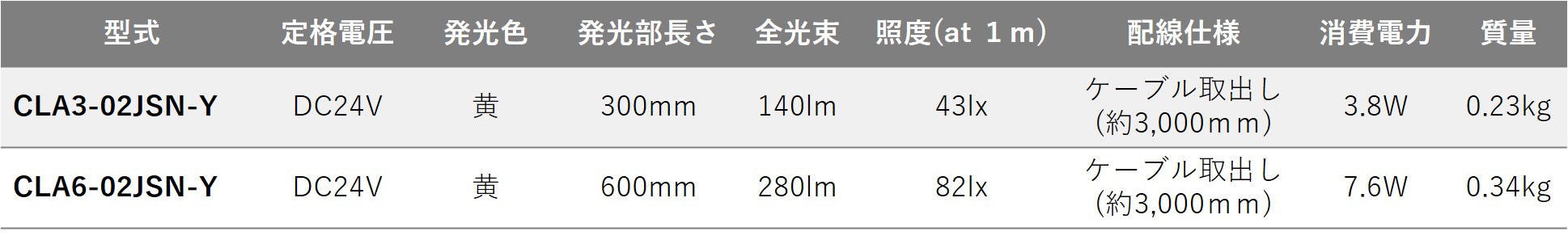

◇仕様

CLA3-02□-Y型・CLA6-02□-Y型をご覧ください。


↑ページトップ↑

制御盤照明から食品・飲料・製薬設備
まで最適。IP67/IP69K適合 CLA-02：
LEDワークライト
黄色LED・ケーブル接続

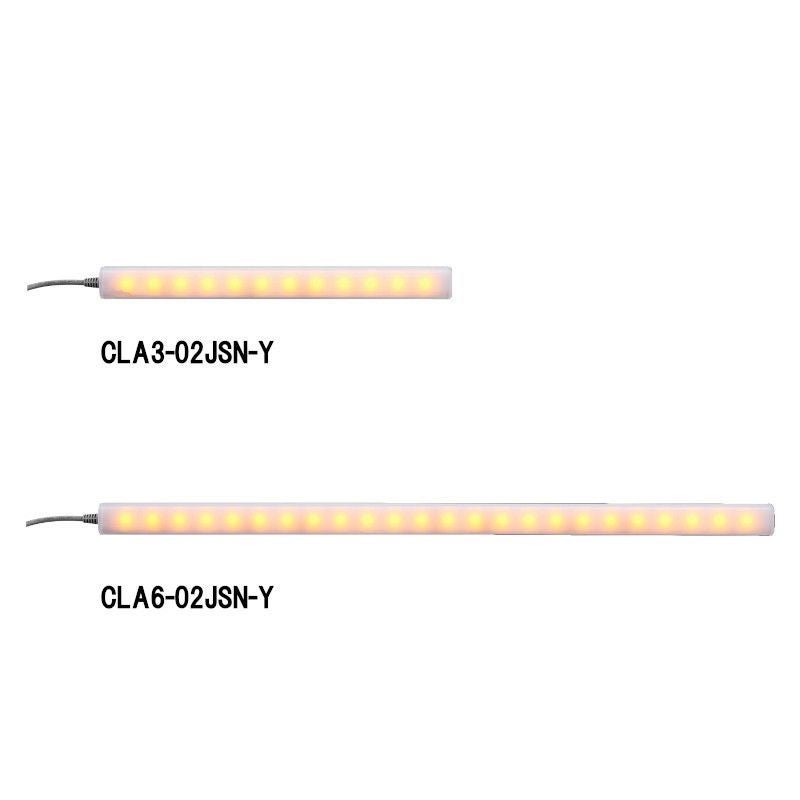

商品番号 CLA02Y＿
¥ 18,607 税込 〜
型式
  • CLA3-02JSN-Y ¥ 18,607 税込
  • CLA6-02JSN-Y ¥ 33,660 税込
