◆CLA□-02CSN-C型にはオプションブラケット（SZW-301型）が1組付属
 CLA9-02JSN-C型にはオプションブラケット（SZW-301型）が2組付属
 CLA3-02CLN-C型にはオプションブラケット（SZW-301型）が1組付属

◆CLA3-02CSN-C型は当社公式ホームページより、無料サンプル貸出サービスを
 実施しております。

無料サンプル貸出サービス

●衝撃に強いポリカーボネート樹脂採用。乳白色のボディで周囲を明るく照射
●IP67/69K規格に対応・高圧・高温の洗浄プロセス下でも安心
●ECOLAB評価試験合格。一般的な洗浄材への耐性で設備の衛生管理に最適

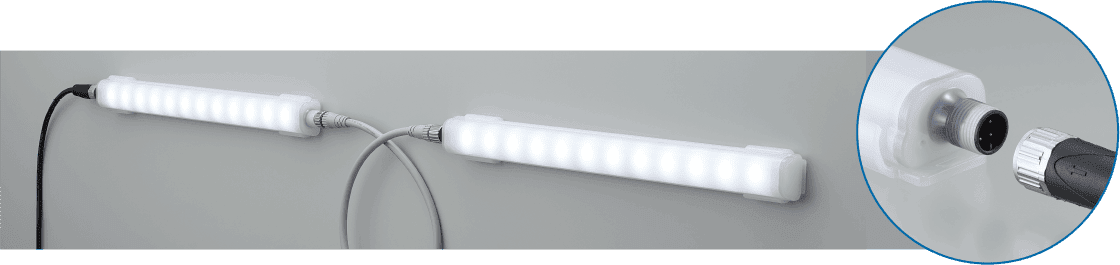

簡単設置・配線工数削減

従来のケーブル接続(JSタイプ)に加え、M12コネクタ接続(CSタイプ)と
M12コネクタリンク接続(CLタイプ)を追加。
配線ミスや工数を削減し、配線作業を簡素化します。		 薄型の筐体は、背面取付ブラケット(本体付属：SZW-301型)で簡単に設置可能。
マグネット取付やSUS材質のオプションブラケットも用意しています。
※リンク接続でご使用の場合、リンク最終部の製品はCLA□-02CSN-C型(M12コネクタ接続)をご使用ください。

抜群の明るさとエネルギー効率の向上

堅牢で配光性に優れた発光効率

従来製品と比較し、全光束65％向上、照度71％向上※。
乳白色の継ぎ目のない筐体デザインで、
照射範囲120°の広範囲を均一に明るく照らします。
また、発光効率も大幅に改善し、省エネ性能の高い、抜群の明るさのLED照明として生まれ変わりました。

※300mmサイズ、昼光色の場合

照度分布(CLA3、at 1m)

スペクトル分布(相対強度)
照射範囲 照度分布図 スペクトル分布図

※照度は計算値であり、実際とは異なる場合があります
波長(nm)

高耐久性と衛生的なデザイン


高圧・高温洗浄、薬品消毒、滅菌プロセスに対応

 ECOLAB試験合格

衝撃に強いポリカーボネートボディで破損や遺物混入を防止。
使用温度範囲-40℃～+60℃、IP69K対応で、低温倉庫や高温洗浄が必要な装置など、耐久性が求められる場面で活躍します。

-40+60

使用事例

制御盤

 制御盤


 ムラのない均一な照射光で作業性向上

 ●乳白色ボディから発光される均一な配光特性
 ●マグネットブラケット（オプション別売）で盤内に簡単設置
 ●M12コネクタリンク接続で省配線
食品加工ライン

 制御盤


 高耐久LED照明で設備の衛生管理を徹底

 ●保護等級IP69Kで高圧・高温洗浄に対応
 ●H2O2耐性
 ※アルカリ性洗剤を使用される場合は、事前にご確認の上でご使用ください。

◇取付方法


警告
※当社製品CLA□S-24Aのブラケットを使用して取付けしないでください。落下などの事故の原因となります。

注意
※ブラケットは、ポリカーボネート樹脂を使用しています。ねじロック剤など溶剤が付着すると、破損する恐れがあります
 ので十分注意してください。

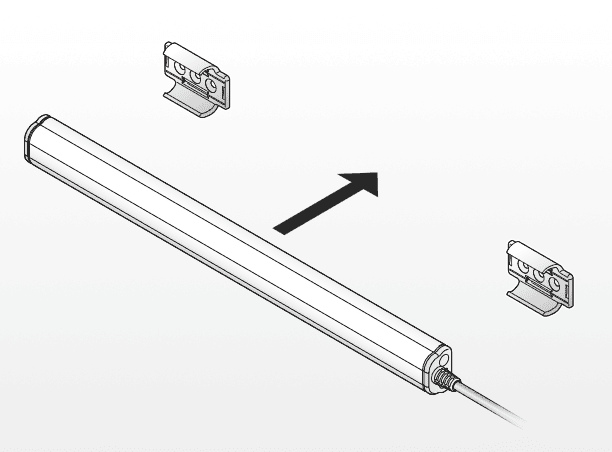

① 十分に強度のある平坦な取り付け面にねじ孔加工後、ブラケットを取り付けます。
 下図のようにM4の皿ねじ（推奨：各ブラケット2箇所以上）で締付けてください。


② 製品本体を「カチッ」と音がするまで嵌めてください。

◇配線方法

電源電圧DC24Vを投入すると、LEDが点灯します。

注意
※ケーブルは引っ張っつたり、押し込んだりしないでください。故障の原因となります。
 また、ケーブルにはストレスがかからないよう余裕を持たせて配線してください。
※定電圧型の電源をご使用ください。定電流型の電源を使用した場合、故障の原因になります。

① 製品の内部保護には2Aのヒューズを設定しています。
  保護用ヒューズは2A以上のヒューズをご使用ください。
② UL認証品としてご利用の場合、本製品に接続する電源にはクラス2電源ユニット（定電圧型）をご使用ください。

【保護ヒューズ（推奨）】  電圧：１２５Ｖ  定格電流：2A以上

【 CSタイプ(M12コネクタ接続仕様) 】

注意
※保護等級IP69Kに対応する必要がある場合は、IP69K対応のM12ケーブルをご使用ください。


【 CLA3-02CLN-C型(M12コネクタリンク接続) 】

注意
※最大リンク数は5台です。必ず最大リンク数以下でご使用ください。最大リンク数を超えてのご使用は、故障の原因となります。
※リンク接続でご使用の場合、リンク最終部の製品は［CLA□-02CSN-C型(M12コネクタ接続)］をご使用ください。
※電圧降下によりリンク接続時の電力値が低下する場合があります。
※保護等級IPX9Kに対応する必要がある場合は、IP69K対応のM12ケーブルをご使用ください。

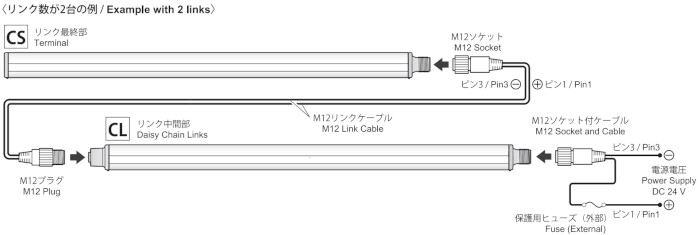

＜ リンク数が2台の例 ＞



◇仕様

CLA1-02□-□型・CLA2-02□-□型・CLA3-02□-C型・CLA6-02□-C型・CLA9-02□-□型をご覧ください。


↑ページトップ↑

制御盤照明から食品・飲料・製薬設備
まで最適。IP67/IP69K適合 CLA-02：
LEDワークライト
昼光色・M12コネクタ接続

商品番号 CLA02C＿
¥ 17,672 税込 〜

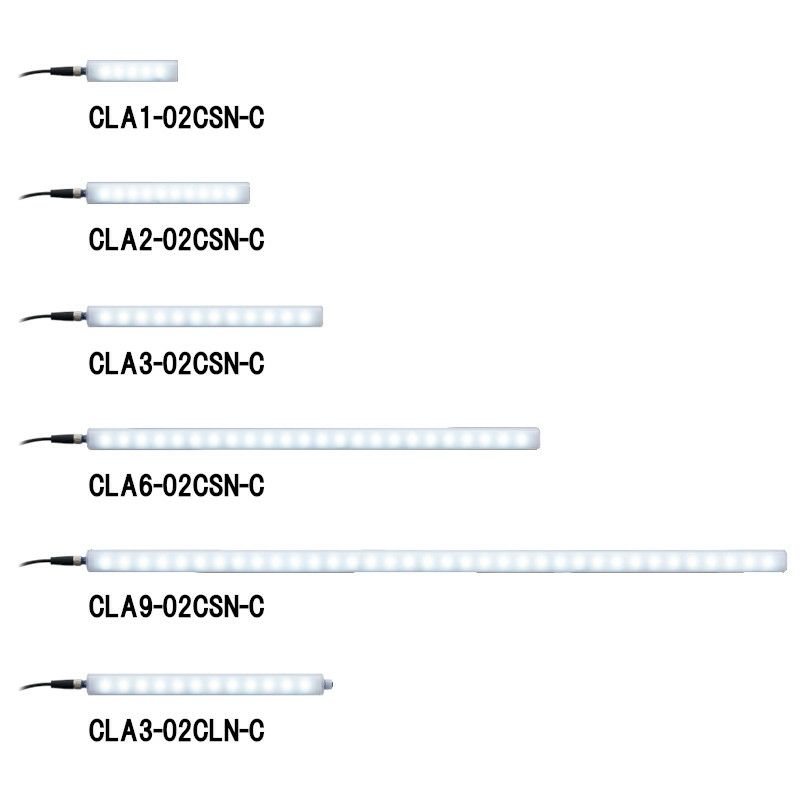

型式
  • CLA1-02CSN-C ¥ 17,672 税込
  • CLA2-02CSN-C ¥ 19,542 税込
  • CLA3-02CSN-C ¥ 21,412 税込
  • CLA6-02CSN-C ¥ 36,465 税込
  • CLA9-02CSN-C ¥ 47,685 税込
  • CLA3-02CLN-C ¥ 26,087 税込
返品・交換

お問い合わせ

¥20,790円(税込)

¥22,990円(税込)

¥25,190円(税込)

¥42,900円(税込)

¥56,100円(税込)

¥30,690円(税込)

  • 特長・仕様
  • 外観図

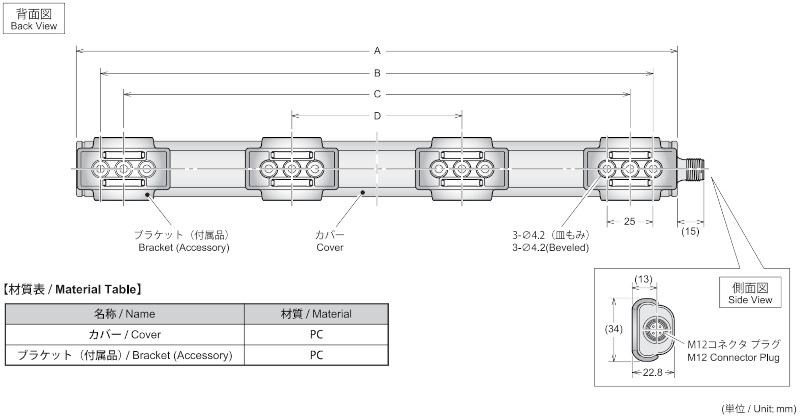

【 CLA□-02CSN-C型 】

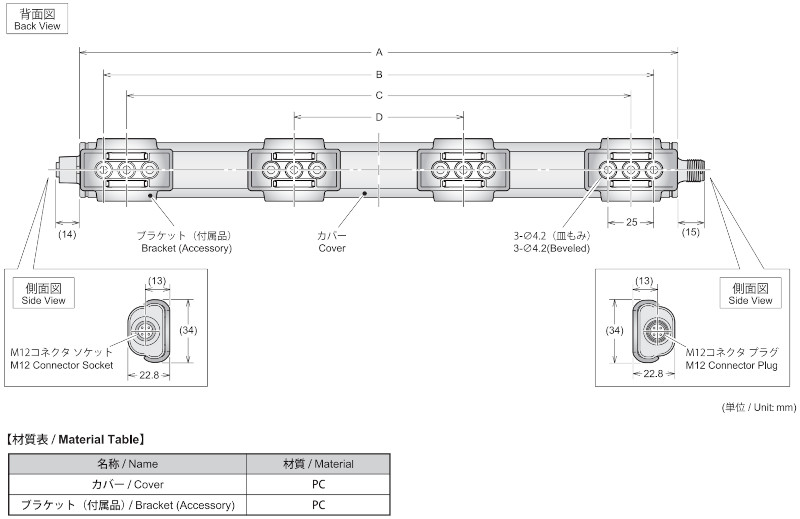

【 CLA3-02CLN-C型 】
