●IP69K準拠　80℃高温高圧洗浄に耐える防水性能

●段差の少ないシームレスデザイン半透明素材でムラのない均等な配光を実現。
 表面形状の凹凸を無くすことにより、ムラのないフラットで広がりのある配光バランスを実現しました。
 また、オール半透明素材で光源の均一性をより高めています。

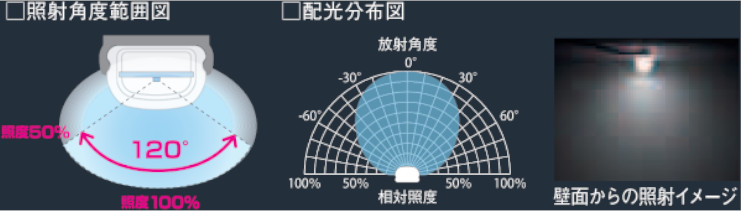

 照射角度は120°と広く、取付位置付近から照射範囲を満遍なく照らします。


●製品発熱温度を40度以下に押さえ（20Ｗ相当蛍光灯比較34％低減）設置環境への負担を軽減。

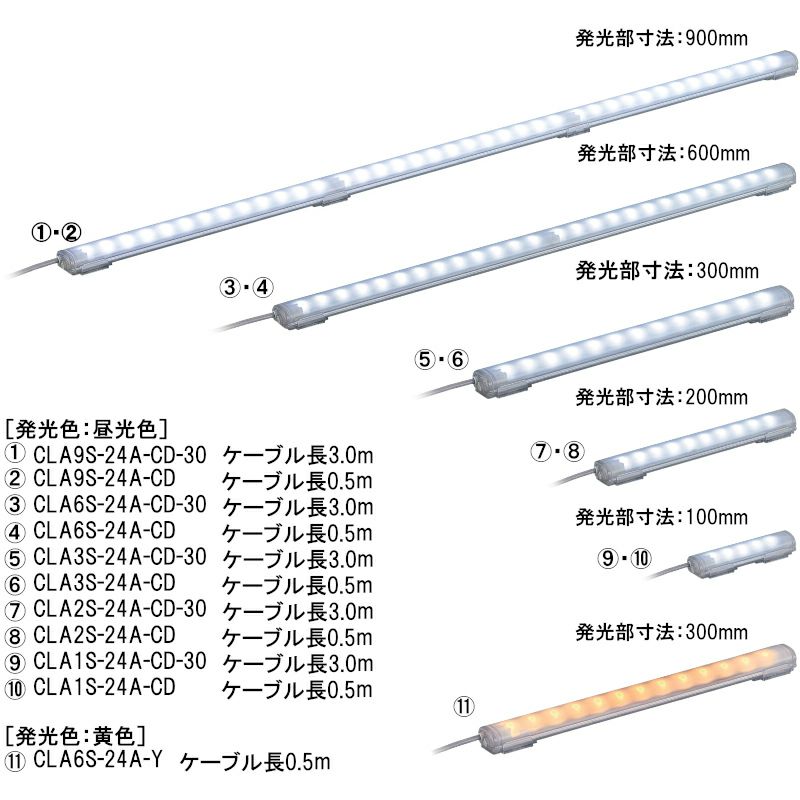

●５サイズ（１００～９００mm）、２色（昼光色、黄色）、マグネット取付けを始めとする取付け４タイプをラインナップ。
 様々なシーンでご採用が可能です。

●使用温度範囲が-40～+60℃で冷凍倉庫など極低温環境にも設置が可能。
 本体同様に使用温度範囲環境下で耐えうるよう、配線外被にポリウレタンシースを使用。（耐薬品性も備えています）

●衝撃に強いポリカーボネート樹脂を採用しています。

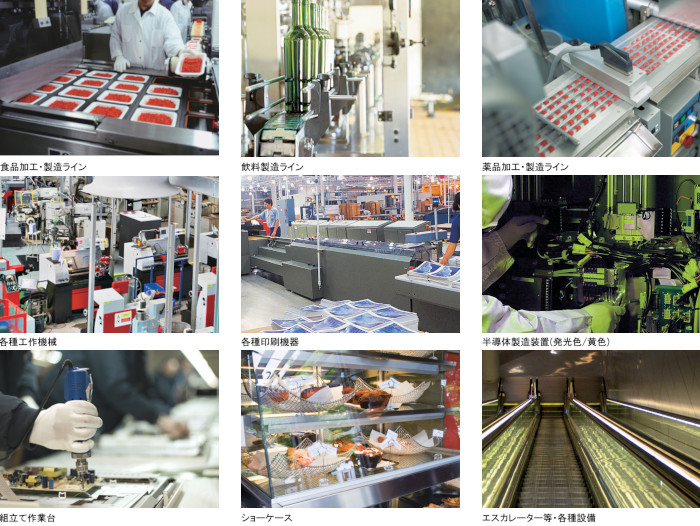

【 色々な用途に 】

【 取付方法 】

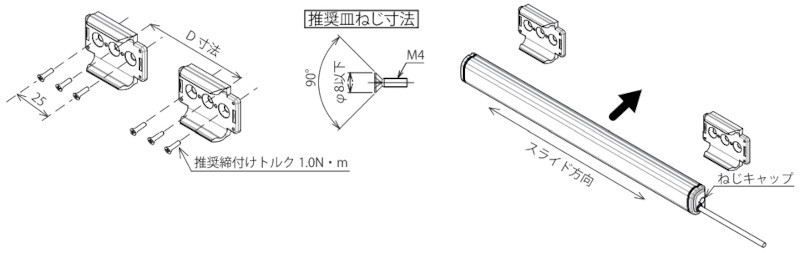

● 十分に強度のある平坦な取り付け面にねじ孔加工後、ブラケットを取り付けます。
　 下図のように、M4の皿ねじ（推奨：各ブラケット2箇所）で締付けてください。
● 製品本体を「カチッ」と音がするまで嵌めてください。
● ねじキャップは取外し可能です。
※ 本製品を、縦方向に取り付ける場合、本体がスライド方向にずれる恐れがありますので、オプションブラケット(SZ-310AS型)の使用を推奨
　 します。

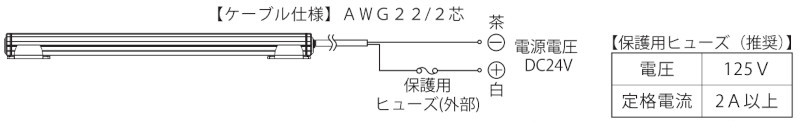

【 配線方法 】



● 製品の内部保護には2Aのヒューズを設定しています。照明設置回路上では2A以上のヒューズをご使用ください。
● UL認証品としてご利用の場合、本製品に接続する電源にはクラス2電源ユニット（定電圧型）をご使用ください。
● ［UL508Aに基づくLED照明設置設計の場合］150V以上の電源装置からの電源供給の場合は、電源装置の1次側を接地させてください。

【 使用方法 】

● 上記「配線方法」にしたがって、電源電圧DC24Vを投入すると、LEDが点灯します。
 ※ 電流が0.1mA以上流れると、LEDが点灯し始めます。

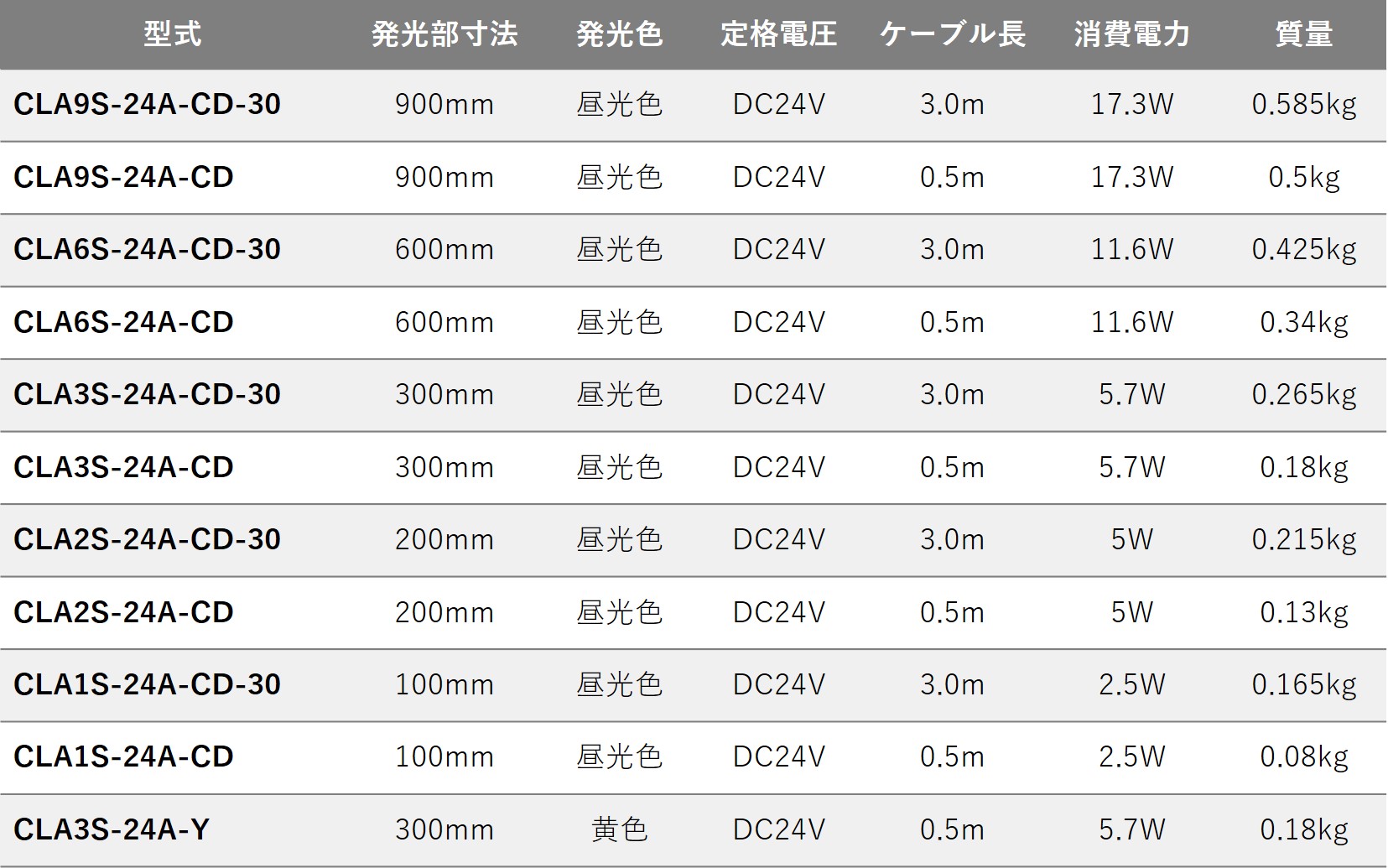

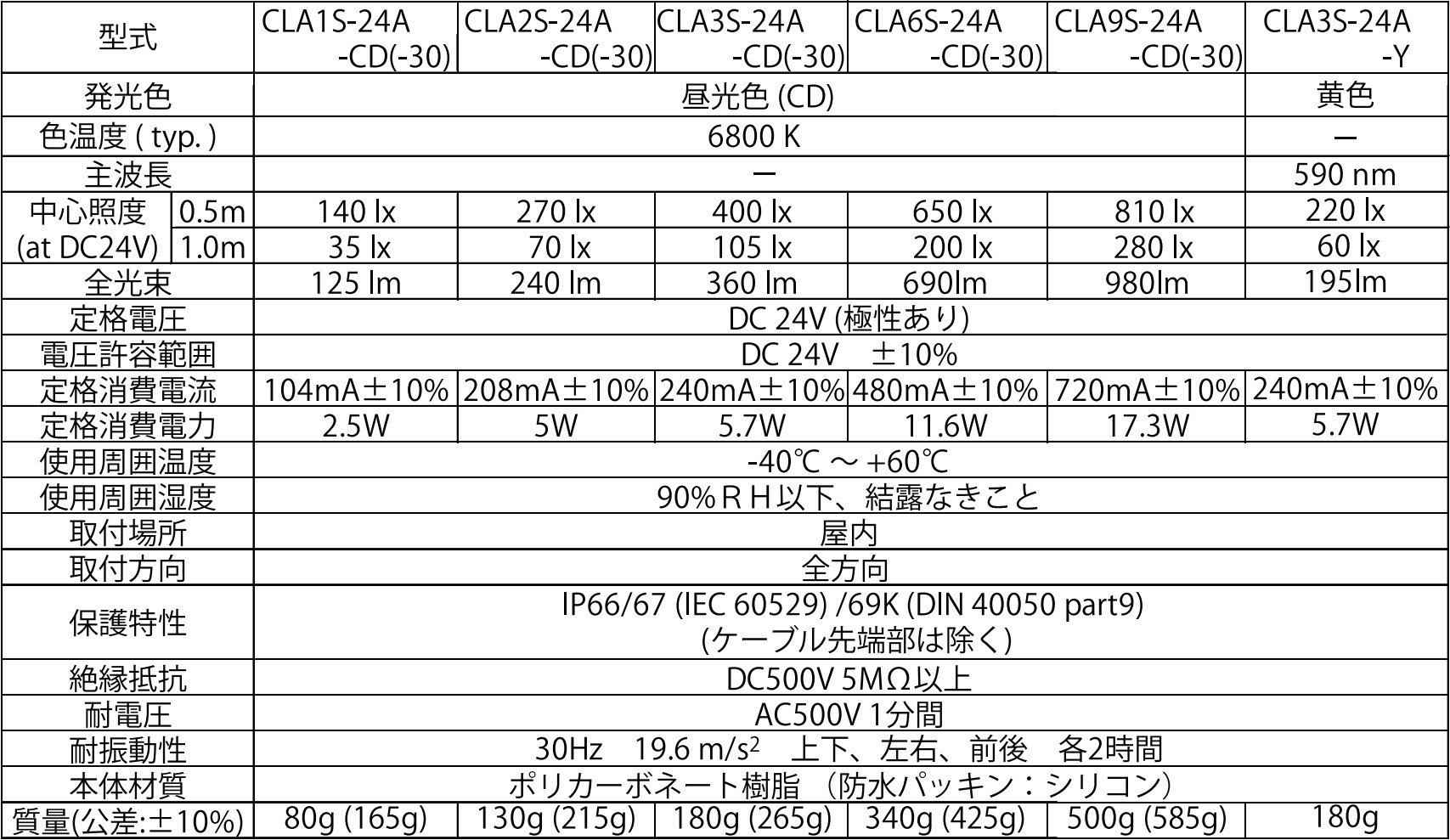

【 仕様 】
