　CLA-A型シリーズ

［　取付方法　］

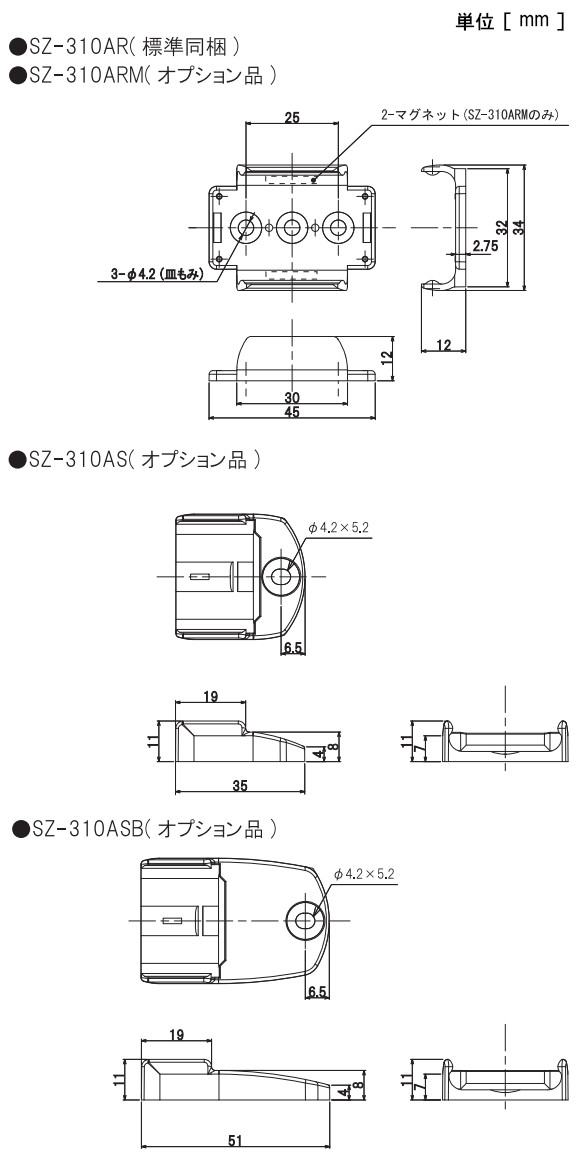

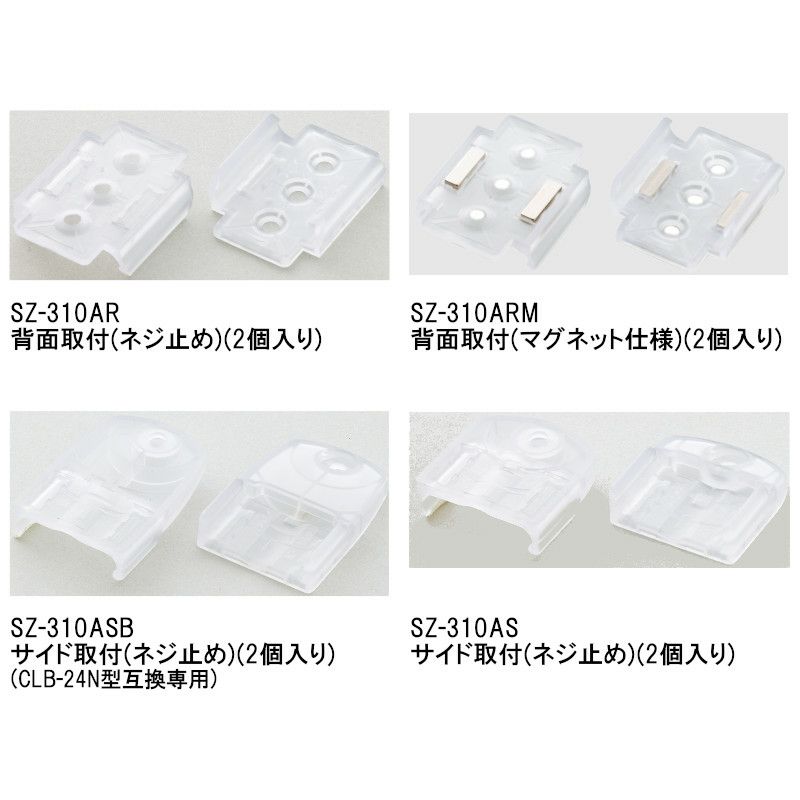

 ［ SZ-310AR(M) ]

  ● 十分に強度のある平坦な取り付け面にねじ孔加工後、ブラケットを取り付けます。

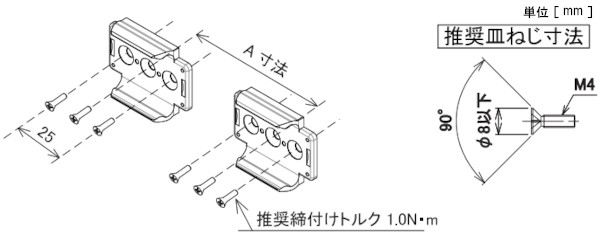

    下図のように M4 の皿ねじ(推奨：各ブラケット2箇所) で締付けてください。（推奨締付けトルク：1.0N・m)
    （推奨取付ピッチは、下記［取付ピッチ］をご参照下さい。)
   ※ CLA9S-24Aタイプの場合は、ブラケットを4箇所配置してください。


  ● 製品本体を「カチッ」と音がするまで嵌めてください。

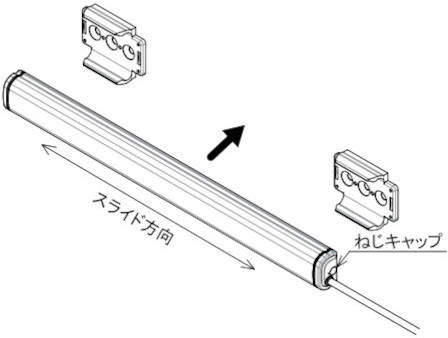

   ※ 本製品を、縦方向に取り付ける場合、本体がスライド方向にずれる恐れがありますので、
   　 サイド取付用(SZ-310AS型)の使用を推奨します。

 ［ SZ-310AS ]［ SZ-310ASB ]

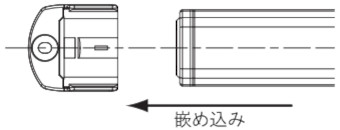

  ● 製品本体を「カチッ」と音がするまで嵌めてください。
  ● 十分に強度のある平坦な取り付け面にねじ孔加工後、ブラケットを取り付けます。（推奨締付けトルク：1.0N・m)
  　 （推奨取付ピッチは、下記［取付ピッチ］をご参照下さい。)
   ※ CLA9S-24Aタイプの場合は、製品(CLA9S-24A)に同梱されているブラケット(SZ-310AR)2箇所を合わせて
   　 配置してください。

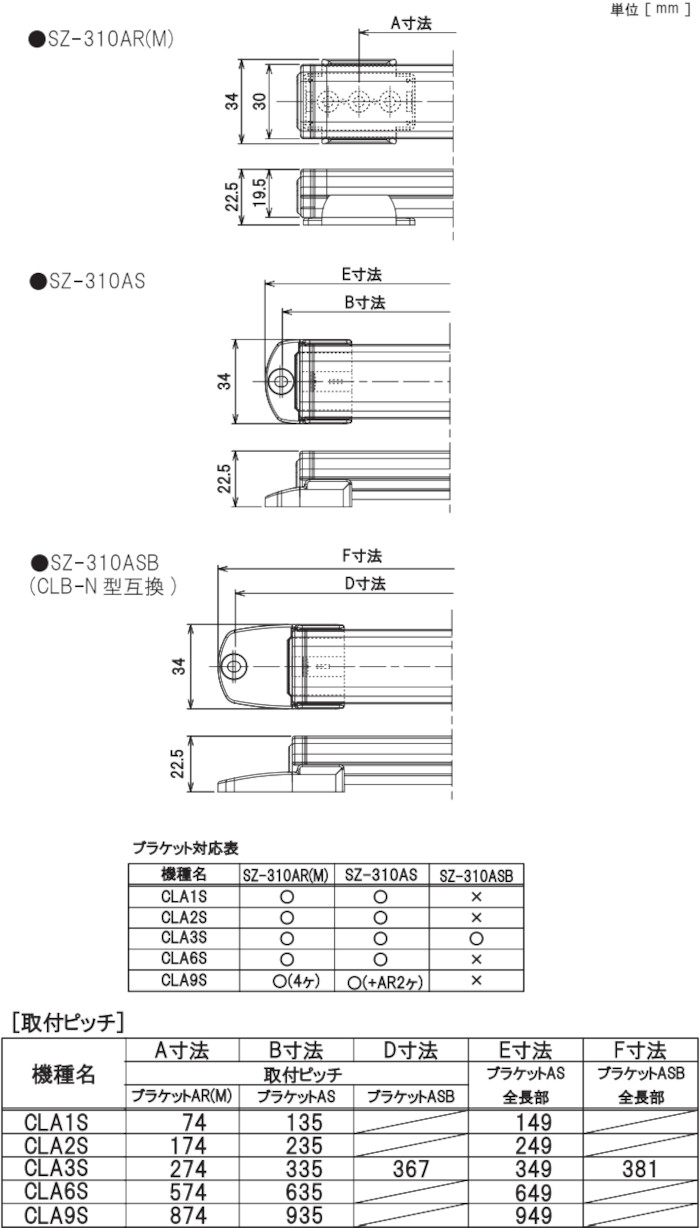

［　取付ピッチ　］



   ※ 本製品を、縦方向に取り付ける場合、本体がスライド方向にずれる恐れがありますので、
   　 サイド取付用(SZ-310AS型)の使用を推奨します。

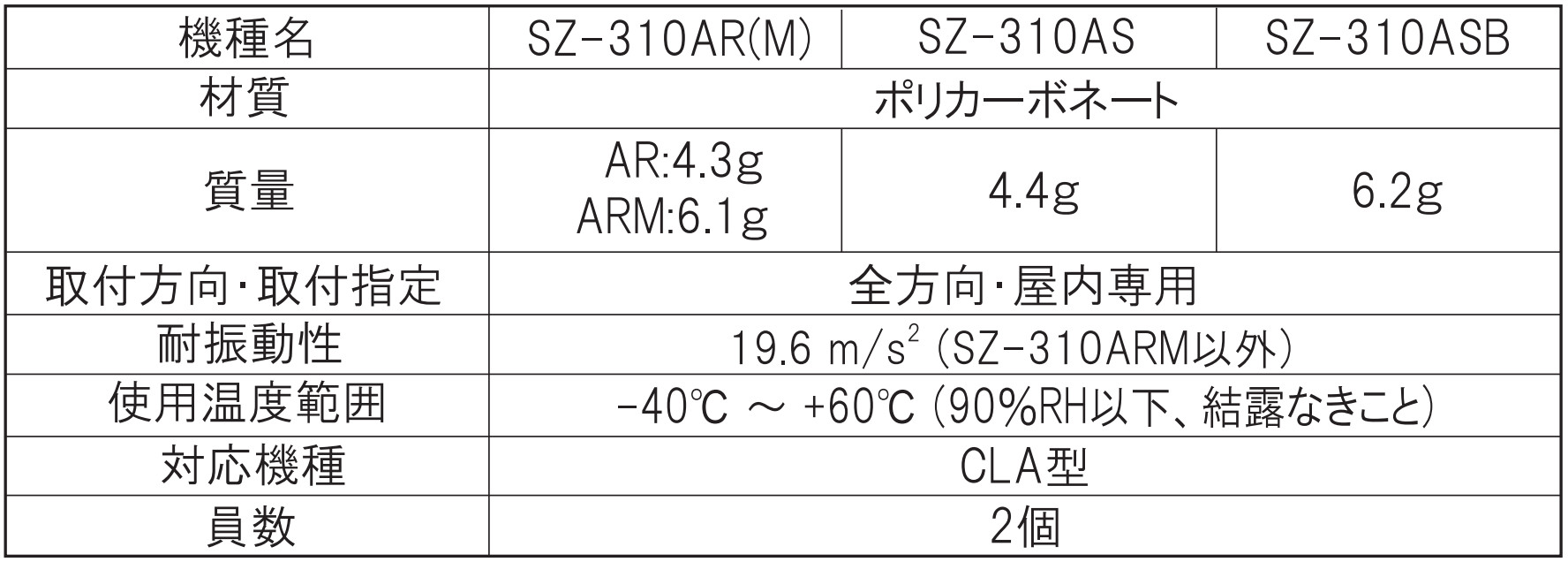

［　仕様　］
