ブザー音サンプル 試聴

◆LR10-□02型とLR10-□M2型は5段タイプにて当社公式ホームページより、
　無料サンプル貸出サービスを実施しております。

無料サンプル貸出サービス

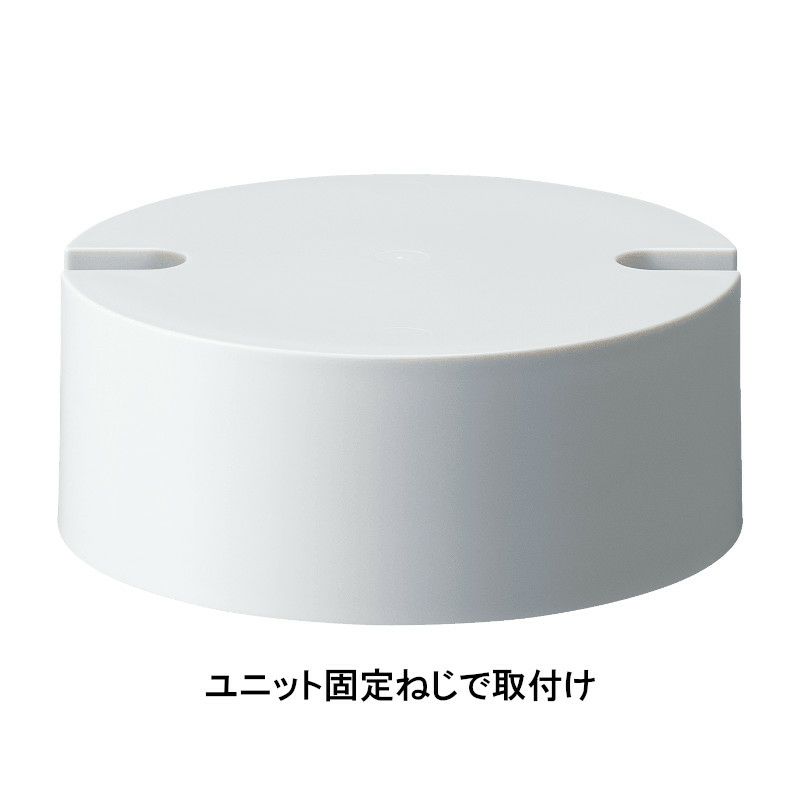

LR10型の組立完成品や、ボディユニットと合わせて使用いただけるネジで固定するタイプのブザーユニットです。

ブザーなしの組立完成品をご購入いただいた後に、
ブザー機能が必要になった場合、ブザーユニットを追加購入いただくことで、
ブザー機能の追加が可能となります。
盗難防止や脱落防止の対策が必要な環境でご活用いただけます。

対応機種: LR10シリーズ

【LR10-BW-2】を追加する場合

 既にお持ちのブザーなしの組立完成品に追加される場合は、LEDユニットを固定しているネジがそのままご使用
 いただけますので、別売りのユニット固定ねじは不要です。
 　（例：赤・黄・緑3段、ブザーなしの組立完成品に、【LR10-BW-2】を取り付ける場合
   ユニット固定ねじを取り外す→ブザーユニットを取り付ける→ブザーユニットごとユニット固定ねじで固定する。
 但し、本体のLEDユニットを増段または減段されブザーユニットを追加される場合は、LEDユニットの段数に合った
 別売りのユニット固定ねじをご利用下さい。

■オプション品使用時の着脱方法
•オプション品で、ねじ取付けが可能なヘッドカバー（LR10-001型）およびブザーユニット(LR10-BW-2型)がございます。
取付けの際には、製品本体のヘッドカバーおよびブザーユニットを取り外して
からご使用ください。防水のため、ヘッドカバー（LR10-001型）および
ブザーユニット(LR10-BW-2型)に付属しているOリングをシャフトに取付けて
ご使用ください。
•［取外し］
①プラスドライバーでシャフトを緩めてヘッドカバー（LR10-001型）または
ブザーユニット(LR10-BW-2型)を外してください。
②LEDユニットを外してください。
•［取付け］
①LEDユニットとボディのマーク（※1)を合わせ、く組み合わせてください。
②ブザーユニット(LR10-BW-2型)のリブ(※2)をLEDユニットの溝（※3）
に合わせ、組み合わせてください。(ヘッドカバー（LR10-001型）の場合、
リブがなく、取付ける向きに指定はありません)
③プラスドライバーでシャフトを締めて、各ユニットを固定してください。
(シャフト締付け推奨トルク0.9N・m)


■ブザースイッチ設定方法



■仕様

↑ページトップ↑

用途に応じて組替え可能な
ブザーユニット（固定ねじ取付け） LR10-BW-2：
LR10シリーズ用ブザーユニット
（固定ねじ取付け）

商品番号 LR10-BW-2＿
¥ 11,660 税込

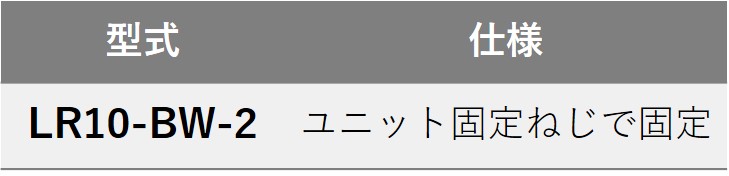

型式
  • LR10-BW-2
返品・交換

お問い合わせ

  • 特長・仕様
  • 外観図
※　LR10-BW-2型をご覧ください。
