◆LR10-□02型とLR10-□M2型は5段タイプにて当社公式ホームページより、
　無料サンプル貸出サービスを実施しております。

無料サンプル貸出サービス

LR10型に付属しているヘッドカバーは工具レス（スタッカブル）使用のものとなっております。
このヘッドカバーをネジ固定対応にするための、交換用ヘッドカバーとなります。

盗難防止や脱落防止の対策が必要な環境でご活用いただけます。

対応機種: LR10シリーズ組立完成品

【LR10-001】に変更する場合

 既にお持ちの本体のヘッドカバー変更される場合は、LEDユニットを固定しているネジがそのままご使用
 いただけますので、別売りのユニット固定ねじは不要です。
 　（例：赤・黄・緑3段、ブザーなしの組立完成品に、【LR10-001】を変更される場合
   ヘッドカバーを取り外す→ユニット固定ねじを取り外す→ヘッドカバー(LR10-001)を取り付ける
   →ユニット固定ねじで固定する。）
 但し、本体のLEDユニットを増段または減段されブザーユニットを追加される場合は、LEDユニットの段数に合った
 別売りのユニット固定ねじをご利用下さい。

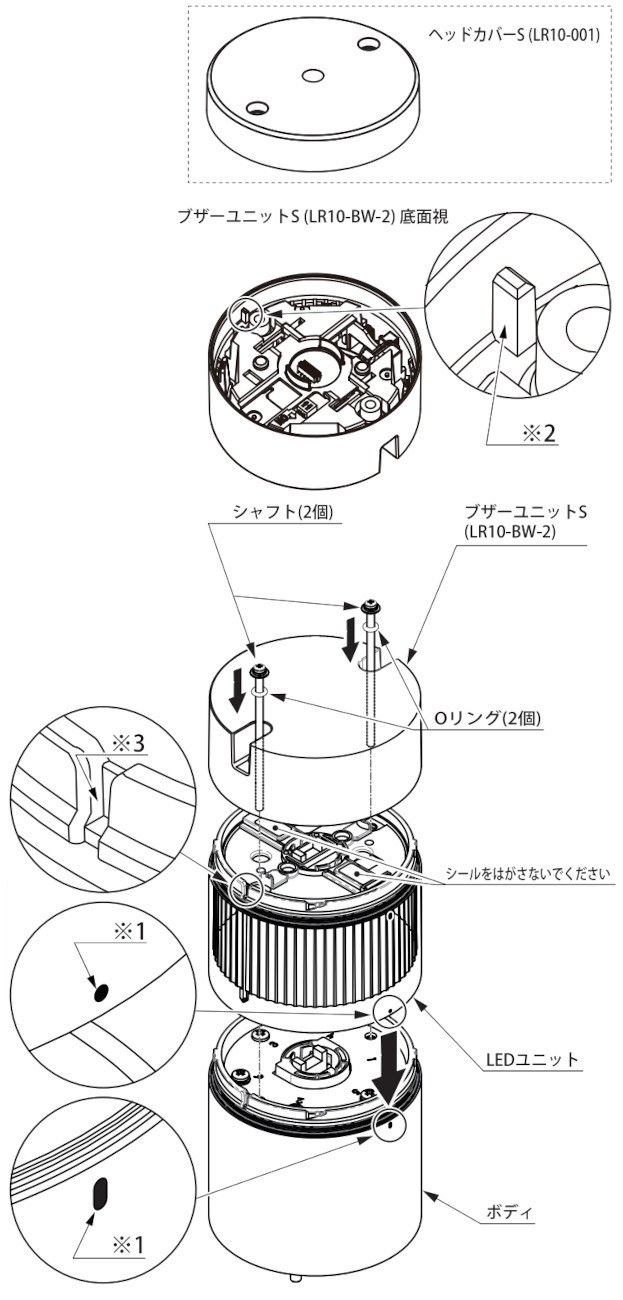

■オプション品使用時の着脱方法
•オプション品で、ねじ取付けが可能なヘッドカバー（LR10-001型）およびブザーユニット(LR10-BW-2型)がございます。
取付けの際には、製品本体のヘッドカバーおよびブザーユニットを取り外して
からご使用ください。防水のため、ヘッドカバー（LR10-001型）および
ブザーユニット(LR10-BW-2型)に付属しているOリングをシャフトに取付けて
ご使用ください。
•［取外し］
①プラスドライバーでシャフトを緩めてヘッドカバー（LR10-001型）または
ブザーユニット(LR10-BW-2型)を外してください。
②LEDユニットを外してください。
•［取付け］
①LEDユニットとボディのマーク（※1)を合わせ、く組み合わせてください。
②ブザーユニット(LR10-BW-2型)のリブ(※2)をLEDユニットの溝（※3）
に合わせ、組み合わせてください。(ヘッドカバー（LR10-001型）の場合、
リブがなく、取付ける向きに指定はありません)
③プラスドライバーでシャフトを締めて、各ユニットを固定してください。
(シャフト締付け推奨トルク0.9N・m)


■仕様

 質量(公差±10%)：36g
 色：オフホワイト

↑ページトップ↑

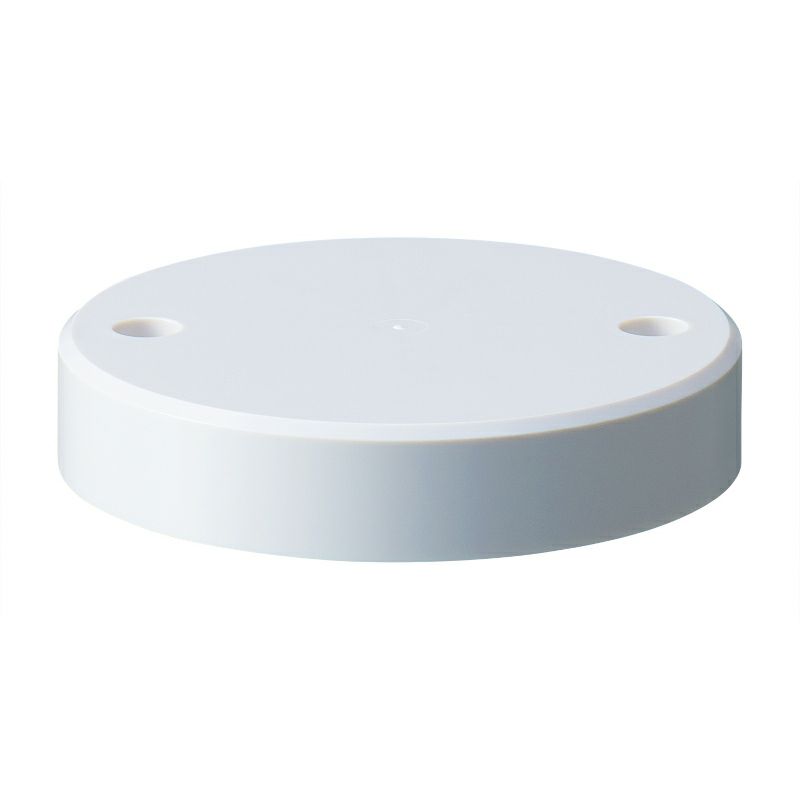

脱落防止に適したLR10用ヘッドカバー(ネジ固定対応） LR10-001：
ネジ固定対応ヘッドカバー
　

商品番号 LR10-001＿
¥ 2,090 税込

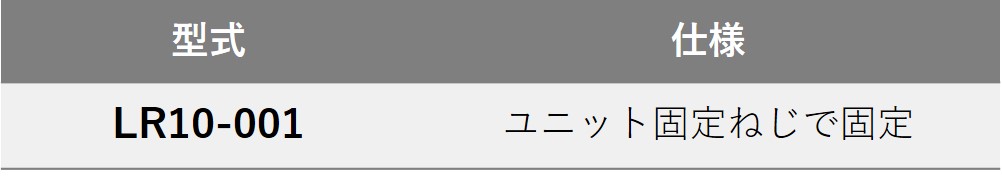

型式
  • LR10-001 残りわずか
返品・交換

お問い合わせ

  • 特長・仕様

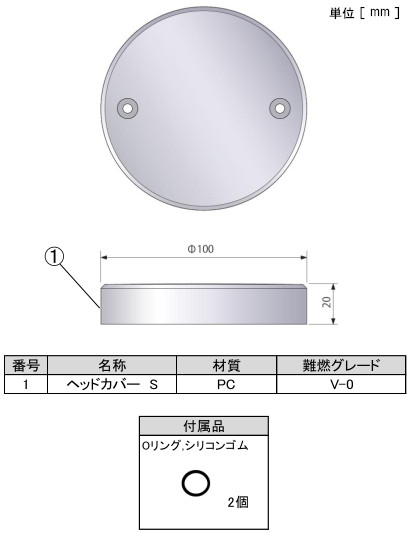

  • 外観図
