（重要）返品・交換不可商品
対応製品：HKM-102KA型等

◇電球交換方法

注意
・ハロゲン電球のガラス部は素手で触ると手の油脂が付着し、電球寿命が著しく短くなります。
  交換の際は手袋をなどを使用し直接、手の油脂が付かないようにご注意ください。
  万が一触れてしまった場合は表面の油脂などをきれいにふき取りご使用ください。
  電球の取外しについては、消灯直後は火傷の危険があるため電球の熱が十分に下がってから行って下さい。
  各部品には突起部があるため、取扱は慎重に行って下さい。
  切りキズ、すりキズ等のケガをする危険があります。

［　手順　］
①電源を切ります。(スイッチOFFにする)
②パッチンを上方向へ起こし、パッチンリングを外します。
③フランジとグローブをボディより取り外します。

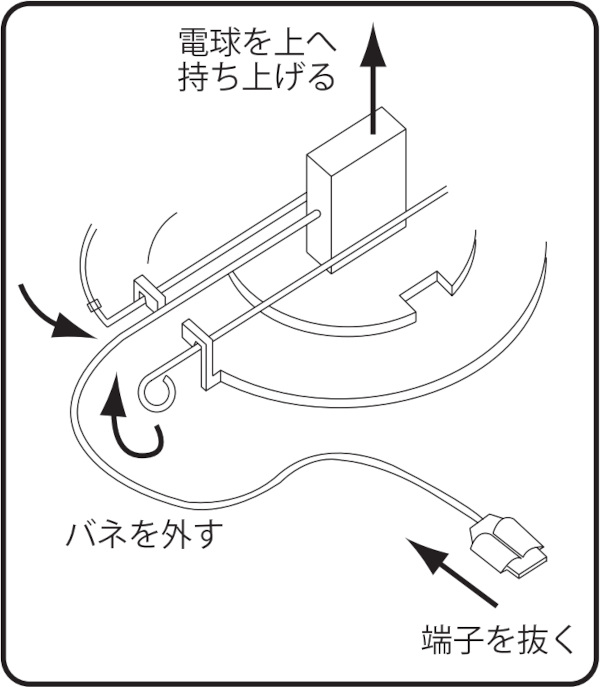

④平型差込み端子を抜き、バネを外します。
⑤電球を上方向へ持ち上げ外します。
⑥新しい電球を取り付け、バネを元どうりに取り付け、平型差込み端子を
 取り付けます。
⑦取り外したグローブへフランジを取り付け、元どうりボディに取り付けます。

※グローブやボディに取り付けられている防水パッキンは、必ず再利用または
 劣化により亀裂や断裂が発生した場合は、防水構造に支障をきたしますので、
 交換をおこなってください。
 防水パッキンは摩耗・劣化・疲労がないか定期的に確認・点検してください。

↑ページトップ↑

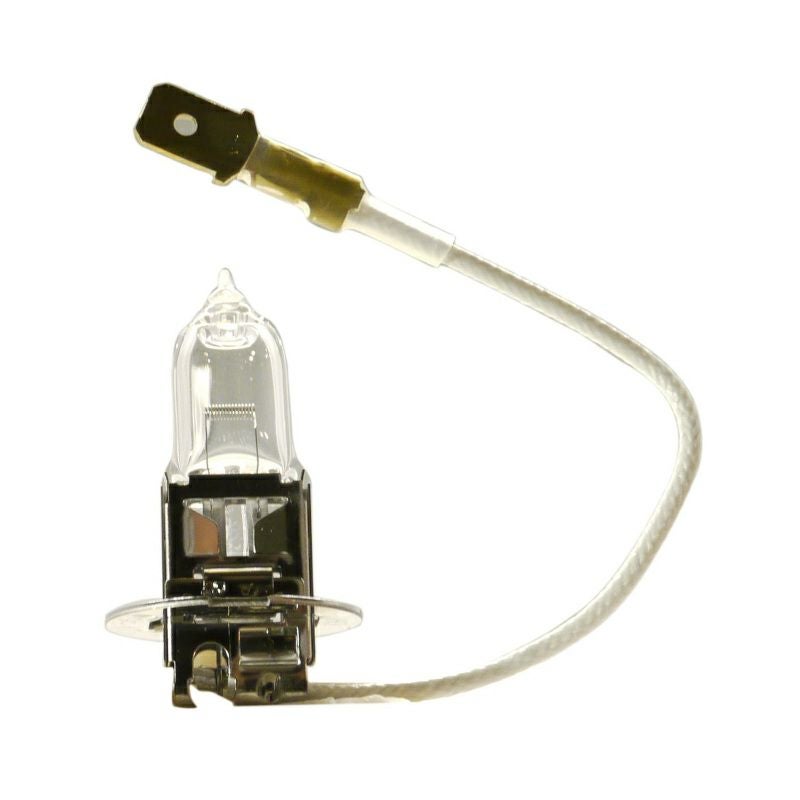

補修パーツ　ハロゲン電球24V55W
（重要）返品・交換不可商品 ハロゲン電球：
24V55W(H3)
T10/PK22S

商品番号 ハロゲンH32455＿
¥ 2,515 税込

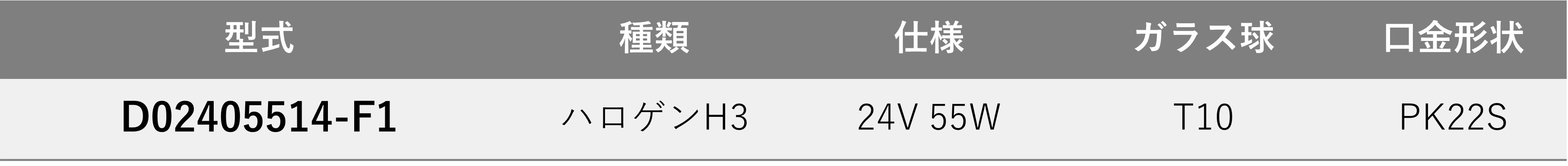

型式
  • D02405514-F1
