（重要）返品・交換不可商品
対応製品：XMシリーズ・XPシリーズ等

◇キセノン基板交換方法

警告
●補修される際は、感電や火傷防止のため必ず電源を切り、5分以上経過後、作業をおこなってください。(スイッチOFF)

注意
●キセノン管は、汚れた手や、濡れた手で触れないでください。管球が破損する場合があります。
 また、管球が汚れた場合は、表面をよく拭いてからご使用ください。

［　手順　］

グローブ交換

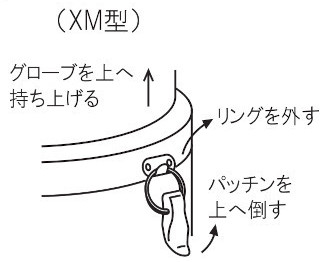

［XM型］
①電源を切ります。(スイッチOFFにする)
②パッチンを上方向へ倒し、パッチンのリングを外して、フランジとグローブをボディより
 取り外します。
③キセノン基板の交換を完了する。
④取り外したグローブへフランジを取り付け、元どおりボディへ取り付けます。

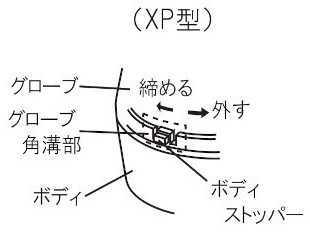

［XP型］
①電源を切ります。(スイッチOFFにする)
②製品情報より見て、反時計方向にグローブを回し(あたりのある所まで回転させ)上方向に
 取り外します。
③キセノン基板の交換を完了する。
④取り外したグローブをボディに取り付け、製品上方より見て時計方向にグローブを回して
 ください。その場合ボディストッパーがグローブ角溝部に来るまでしっかりと、回してください。

※XM型・XP型に共通 ボディまたはグローブへ取り付けられている防水パッキンは、必ず再利用または新しいものに
 交換し利用してください。防滴構造に支障をきたします。

キセノン基板交換
①電源を切ります。(スイッチOFFにする)
②5分経過後、グローブを外します。(上記[グローブ交換]参照)
③フレネルレンズを固定しているねじ(3ヶ所)を緩め、フレネルレンズを取り外します。

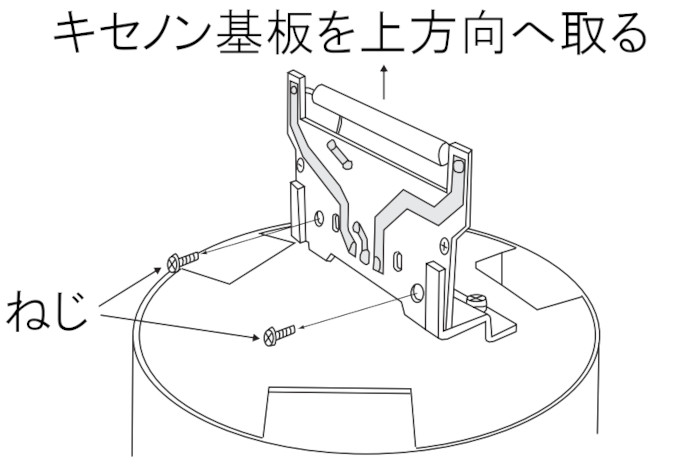

④キセノン基板を固定しているねじ(2ヶ所)を緩め、キセノン基板のコネクタを持ち、上方向へ
 取り外し、コネクタを抜きます。
⑤新しいキセノン基板にコネクタを差し込んでから、元のねじで固定してください。
⑥グローブを取り付ける。(上記[グローブ交換]参照)


↑ページトップ↑

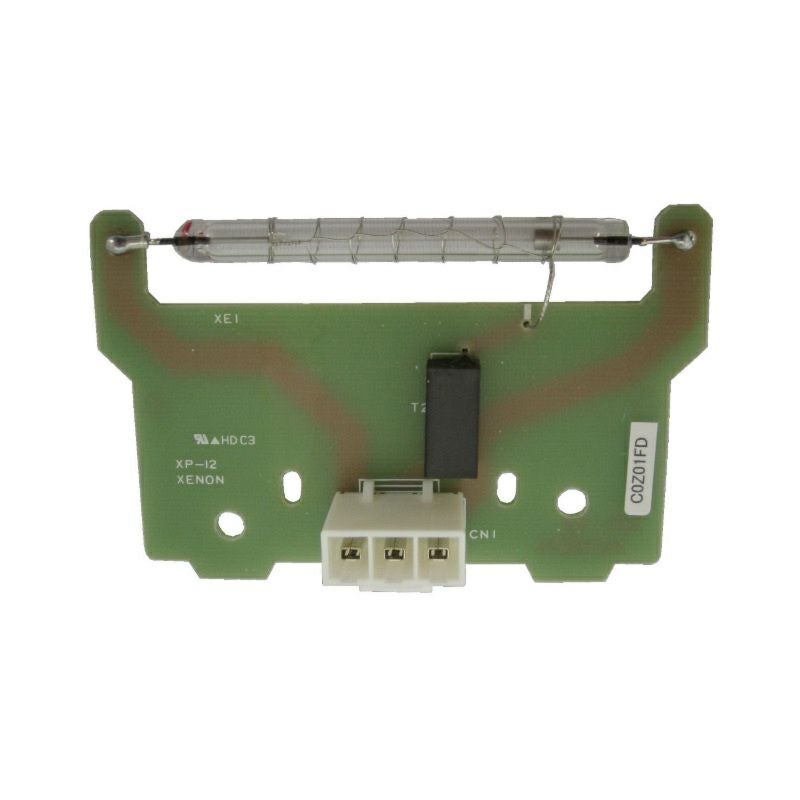

補修パーツ　キセノン基板
XM・XP型シリーズ用
（重要）返品・交換不可商品 キセノン基板：
XM・XP型シリーズ用

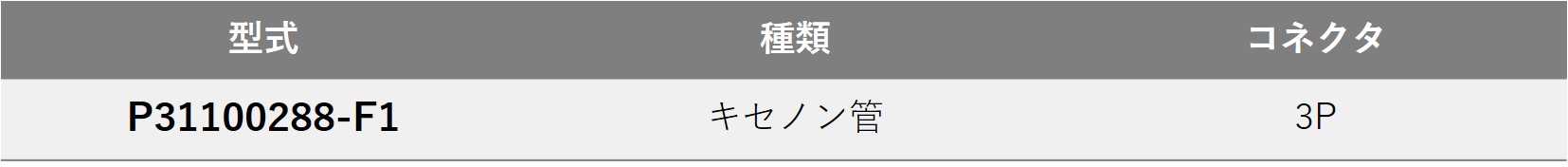

P31100288-F1

商品番号 xenon-F1＿
¥ 16,394 税込
型式
  • P31100288-F1 在庫なし
    —
在庫：×
返品・交換

お問い合わせ

  • 特長・仕様

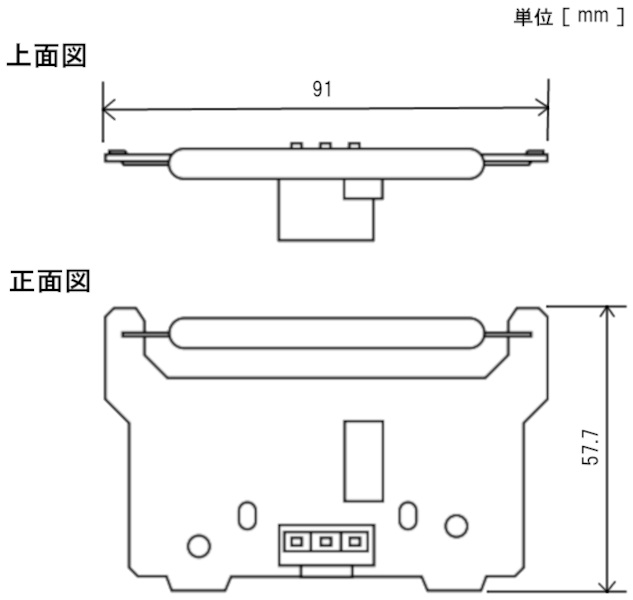

  • 外観図
