（重要）返品・交換不可商品

対応製品：LR6-LJ□W型・LR6-PJ□W型・LR6-QJ□W型

［注意事項］
お手持ちの製品のポールブラケット交換につきましては、お客様ご自身の責任において作業を進めて
いただきますよう、お願い申し上げます。

(1)信号灯に組み付けられているポール防水リングを取付ける。
この時、リブ2本が外側になっていることを確認してください。

(2)ポールブラケットにポールを差し込む。差し込む方向があります
ので、左図を参考にしてください。

(3)ポールブラケットの上側かたねじ（2個）で締め付ける。
※ポールブラケットをボディから脱着する方法は、下記をご覧ください。
<< 注意 >> 付属品以外を使用しての取付は保証外です。

■ポールブラケットを取外す
ポールブラケットを持ちながらボディ（A部)を反時計方向に回してロックを解除し、上に持ち上げてください。
<< 注意 >> ボディからA部は外れません。

■ポールブラケットを取付け
位置決め用マークを合わせてはめこみ、時計周りに回してロックしてください。

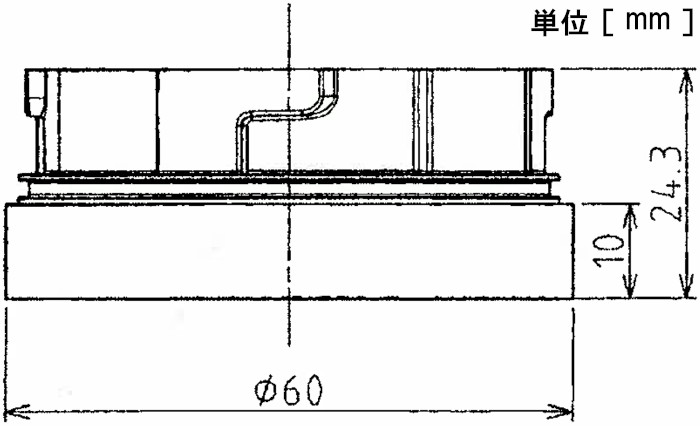

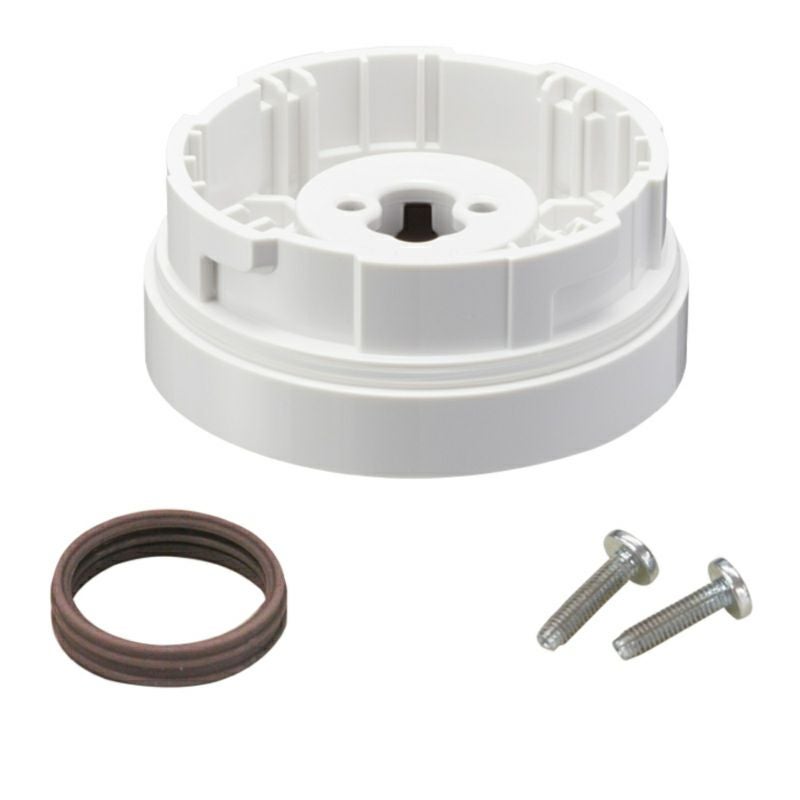

補修パーツ　ポールブラケット
LR6（材質 PC）用 Φ60
（重要）返品・交換不可商品ポールブラケット：
LR6（材質 PC）用 Φ60
B22210161-7F1

商品番号 LR6PB＿

¥ 1,901 税込

型式

在庫：×
