（重要）返品・交換不可商品
対応製品：LR4-LJ□W型・LR4-PJ□W型・LR4-QJ□W型

［ 注意事項 ］
 お手持ちの製品のポールブラケット交換につきましては、お客様ご自身の責任において作業を進めて
 いただきますよう、お願い申し上げます。

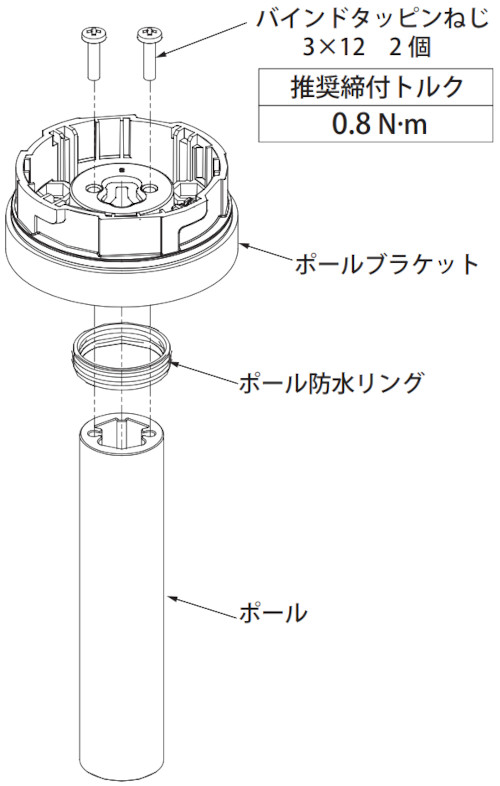

◇ポールブラケットへのポールの取付方法

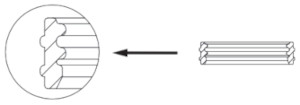

 (1)信号灯に組み付けられているポール防水リングを取付ける。
   この時、リブ2本が外側になっていることを確認してください。

 (2)ポールブラケットにポールを差し込む。差し込む方向があります
   ので、左図を参考にしてください。

 (3)ポールブラケットの上側かたねじ（2個）で締め付ける。
 ※ポールブラケットをボディから脱着する方法は、下記をご覧ください。
 << 注意 >> 付属品以外を使用しての取付は保証外です。










◇ポールブラケットの脱着方法

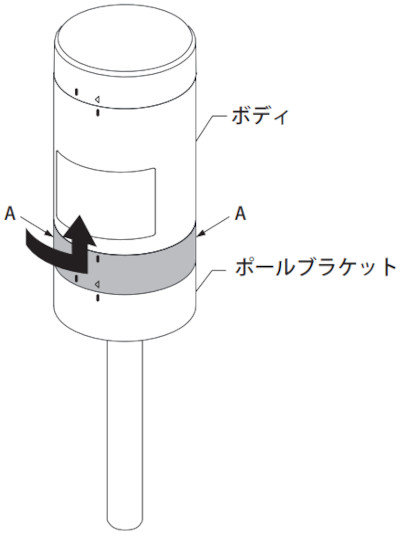

■ポールブラケットを取外す
 ポールブラケットを持ちながらボディ（A部)を反時計方向に回してロックを解除し、上に持ち上げてください。
 << 注意 >> ボディからA部は外れません。

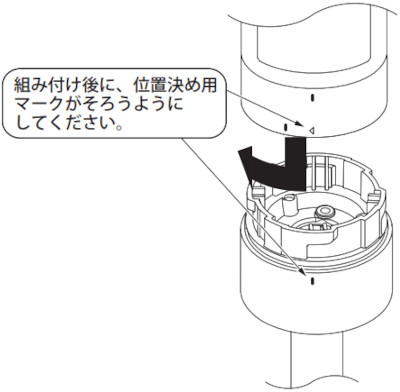

■ポールブラケットを取付け

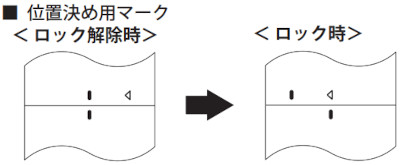

 位置決め用マークを合わせてはめこみ、時計周りに回してロックしてください。

↑ページトップ↑

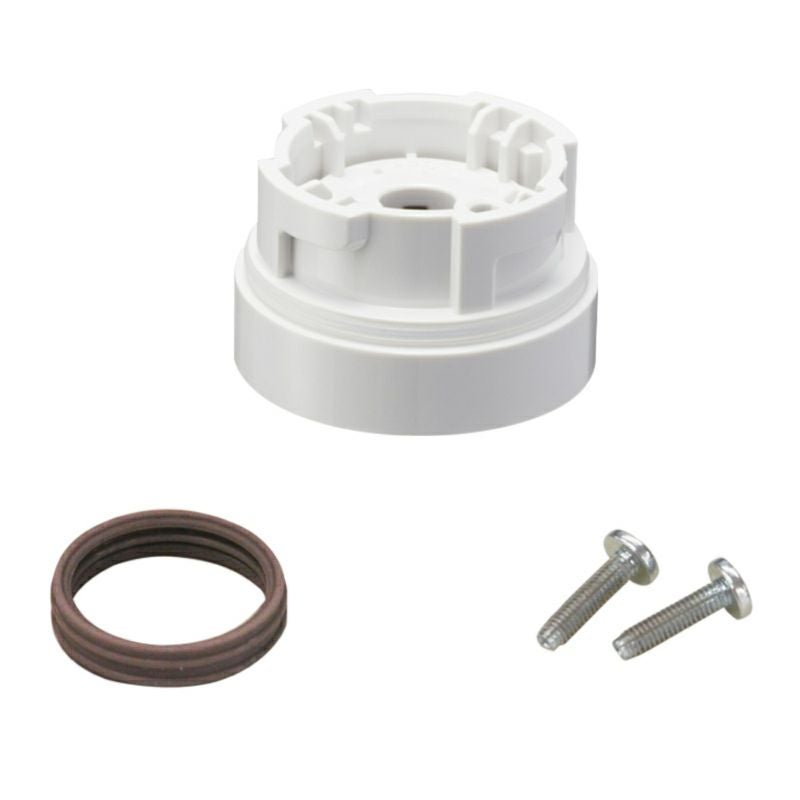

補修パーツ　ポールブラケット
LR4（材質 PC）用 Φ40
（重要）返品・交換不可商品 ポールブラケット：
LR4（材質 PC）用 Φ40
B22210159-7F1

商品番号 LR4PB＿
¥ 1,762 税込
型式
  • B22210159-7F1
返品・交換

お問い合わせ

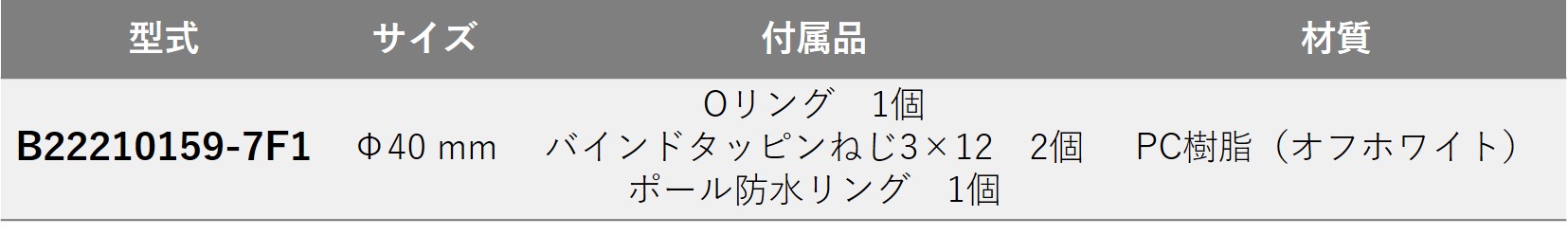

  • 特長・仕様

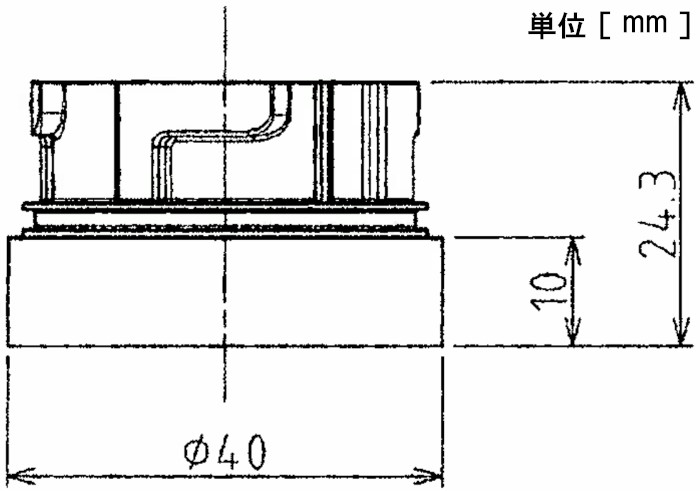

  • 外観図
