◇アラームでの注意喚起とメッセージでの情報伝達で！

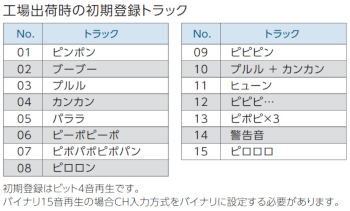

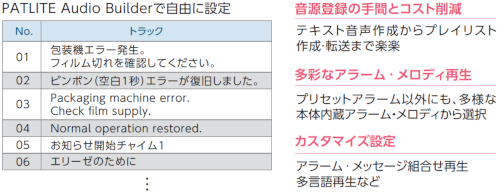

■プリセットアラーム再生  ビット入力で4音、バイナリ入力で15音再生可能		■メッセージ・アラーム・メロディ再生  最大15のトラックを自由に設定※

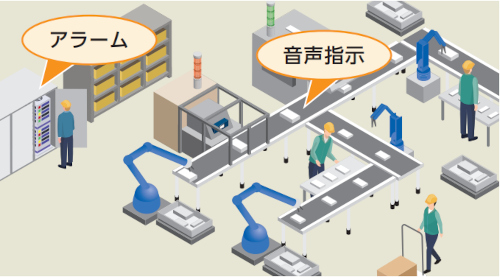

◇使用シーン

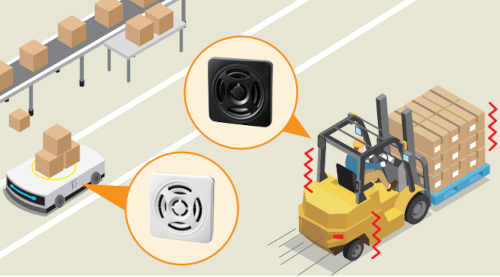

■1台でアラーム・メロディ・音声メッセージ再生  設置場所に合わせフレキシブルに設定		■フォークリフト・無人搬送車の安全確保に最適  耐振70m/s2 ／ EN12895準拠※
		※フォークリフトなどの産業車両向けEMC規格　電磁ノイズ環境下でも機器が安定して動作します。

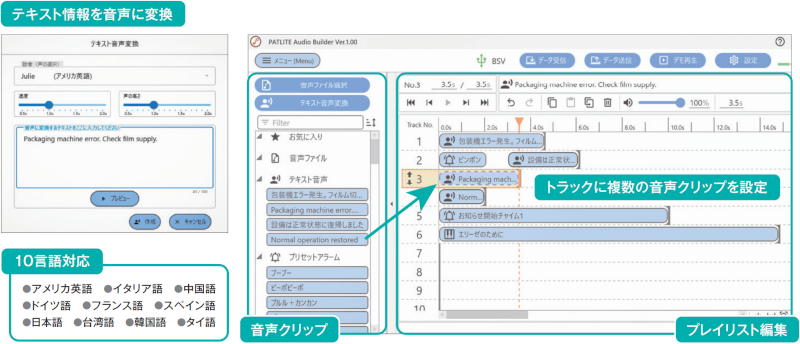

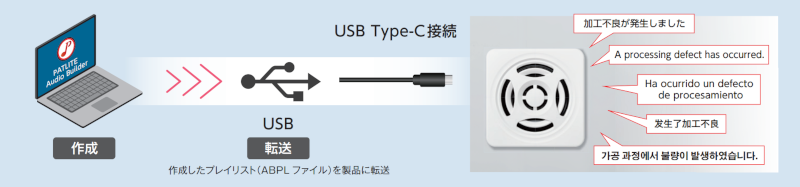

★新アプリ PATLITE Audio Builderに対応★  対応OS：64bit版Windows®10(22H2)・64bit版Windows®11(22H2以降)

PATLITE Audio Builderの詳細はコチラより

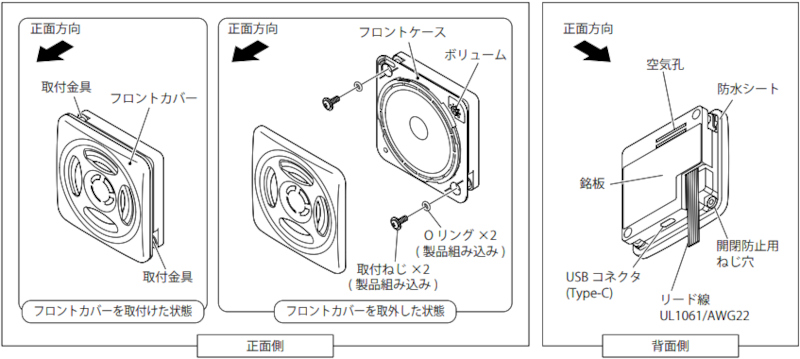

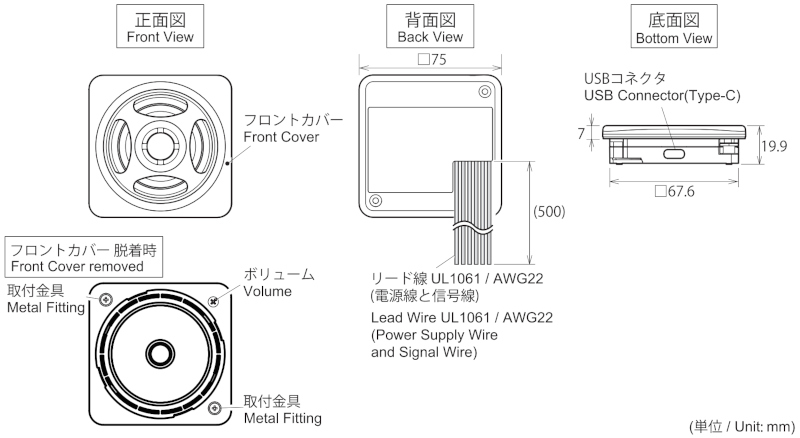

◇各部の名称

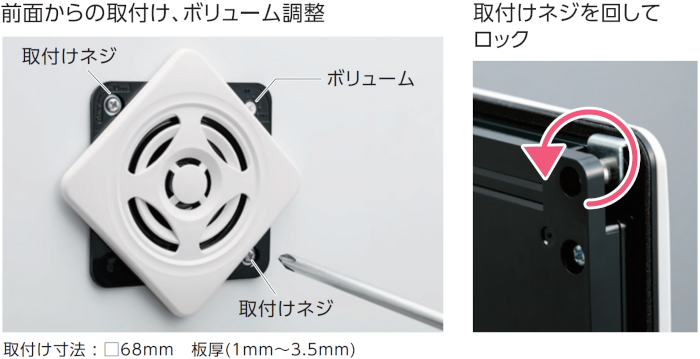

◇取付方法

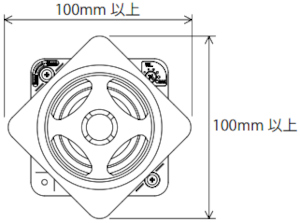

パネルへ取り付ける場合は、取付けに必要なスペースを確保する必要があります。 取付予定箇所に十分なスペースがあるか確認してください。

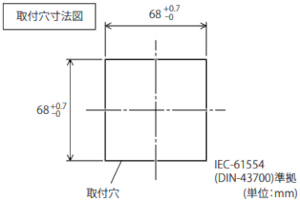

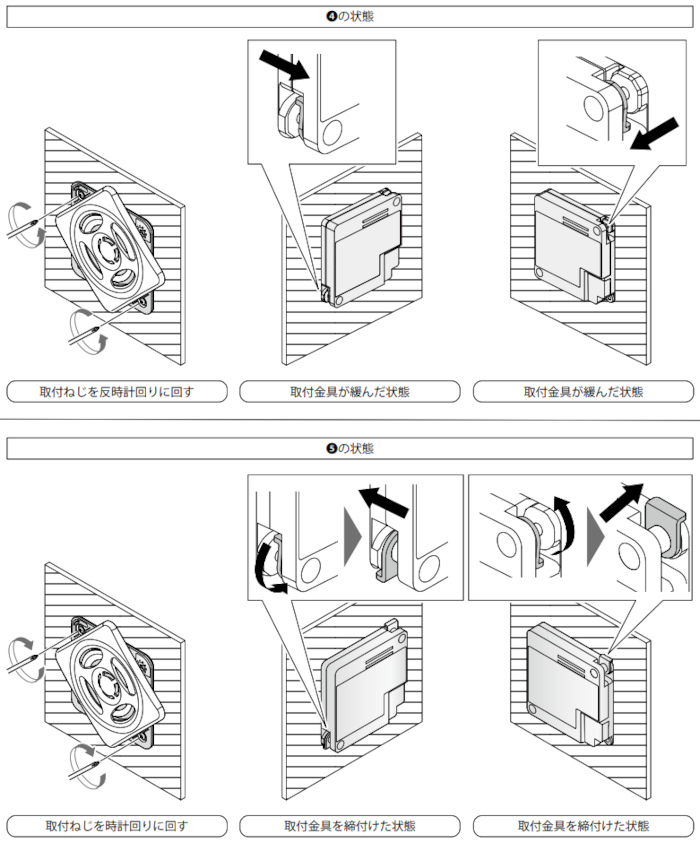

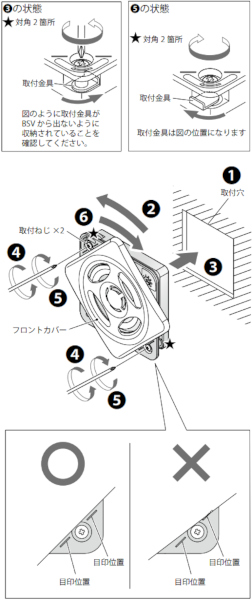

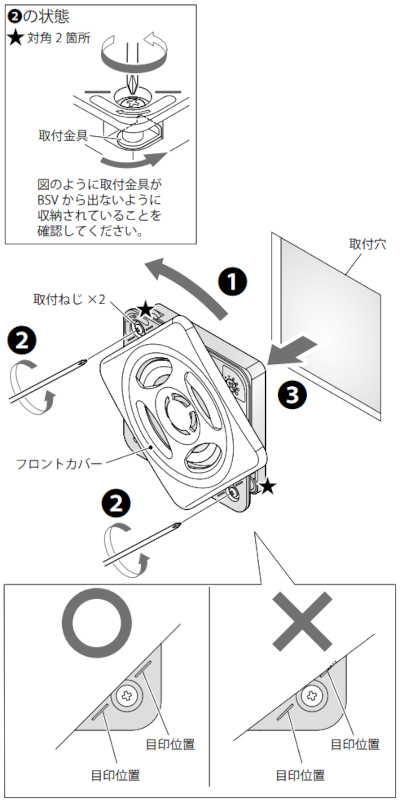

①「取付穴寸法図」にしたがい、製品の取付位置に取付穴をあける。  ・ 取付可能板厚は1 ～ 3.5mm です。 ②フロントカバーを反時計回りに目印位置まで回す。 ③製品を取付穴に挿入する。  ・ 製品を挿入する前に取付金具(2 箇所) が収納されてい   ることを確認してください。取付金具が収納されていな   いとうまく挿入できません。  ・ 製品を取付穴に挿入中に取付金具が❸の状態で無くな   り、挿入できなくなることがあります。その場合は取付ね   じの頭部をドライバーなどで固定し、取付金具を❸の状   態にしながら製品を取付穴に挿入してください。 ④取付ねじ（対角2箇所、★箇所）を反時計回りに回し、取付金具を緩める。詳細は下記取付方法❹❺の詳細をご覧ください。  ・ 取付ねじを緩める際、取付ねじを取り外さないでくださ   い。 ⑤取付ねじ（対角2箇所、★箇所）を時計回りに回し、製品を固定する。詳細は下記取付方法❹❺の詳細をご覧ください。 推奨トルク 0.3N・m ⑥フロントカバーを時計回りに元の位置まで回す。  ・ 元の位置まで回すとロックがかかります。

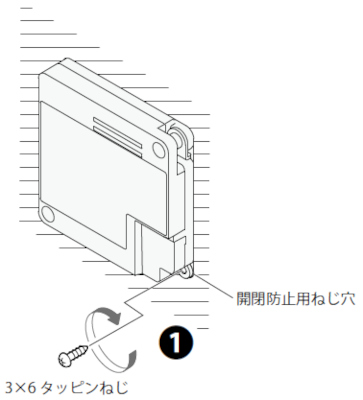

◇フロントカバーの開閉を防止する場合

①3×6タッピンねじを開閉防止用ねじ穴に取り付ける。 推奨トルク 0.6N・m  ・ 3×6タッピンねじはお客様にてご用意ください。  ※ 3×6タッピンねじを取り付けた後、ボリューム操作ができなくなります。  ※ タッピンねじのため複数回の着脱は出来ません。  ・ フロントカバーの開閉防止用ねじを取り付ける際に、フロントカバー開   閉防止用ねじ取付箇所に防水処理をおこなってください。穴加工箇所   より内部に浸水する恐れがあります。

◇取外し方法

①フロントカバーを反時計回りに目印位置まで回す。 ②取付ねじ（対角2箇所、★箇所）を反時計回りに回し、取付金具を緩める。詳細は上部の取付方法❹❺の詳細をご覧ください。  ・ 取付ねじを緩める際、取付ねじを取り外さないでくださ    い。 ③取付穴から製品を取り外す。  ※ 横方向取付の場合、製品を取り外す際、取付ねじを緩    めても左下の取付金具が取付穴に引っかかる場合が     あります。    ( 正方向および逆方向取付の場合は左下に取付金具が     存在しないので、上記現象は発生しません。)    左下の取付ねじは最後に緩め、ドライバーなどで取付    ねじを押さえながら製品を引き抜いてください。

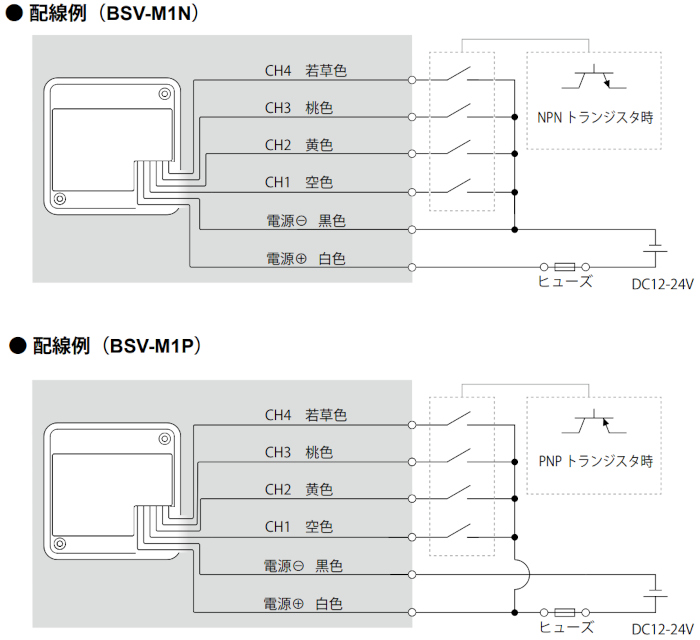

◇配線方法

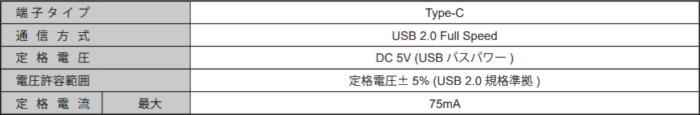

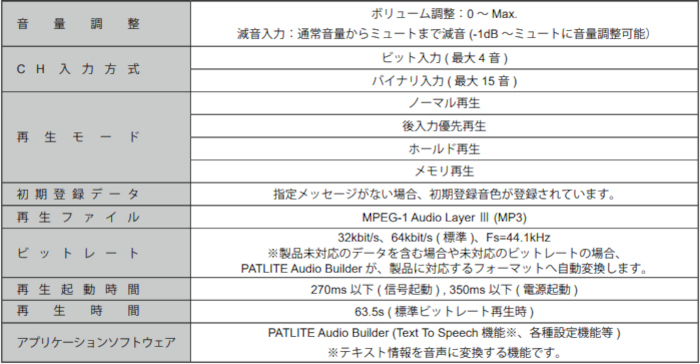

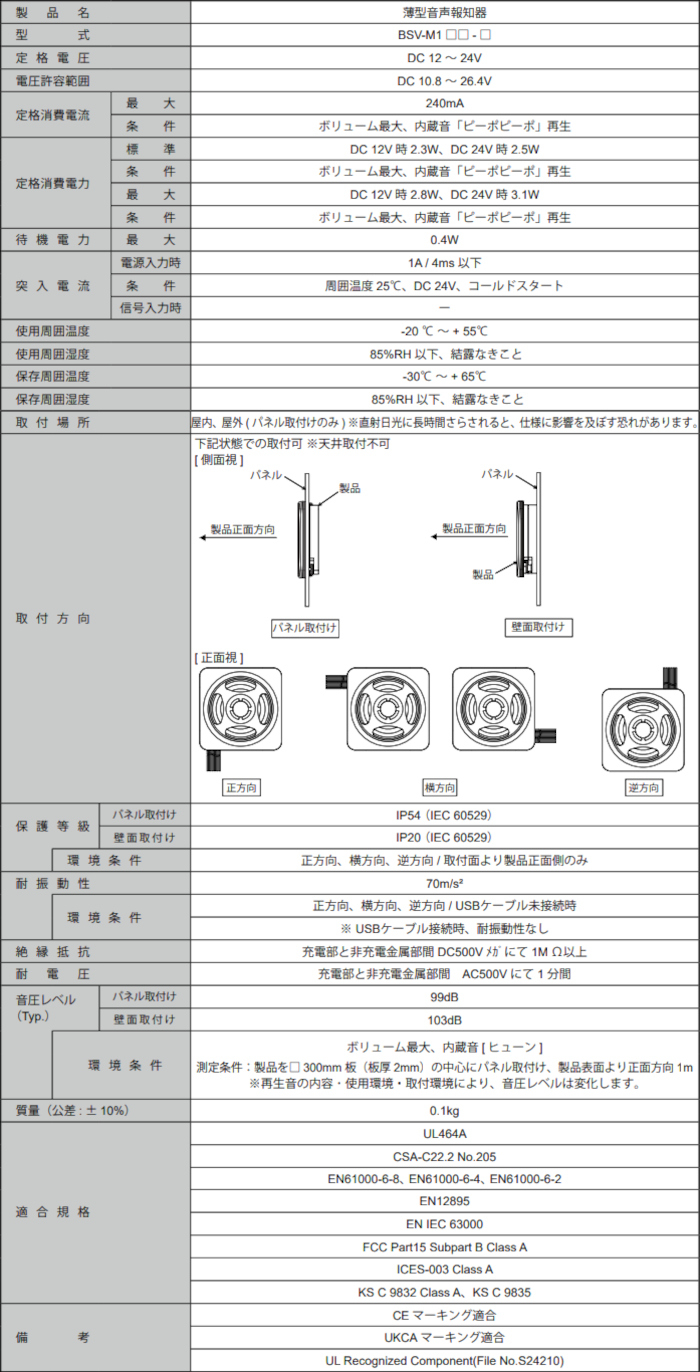

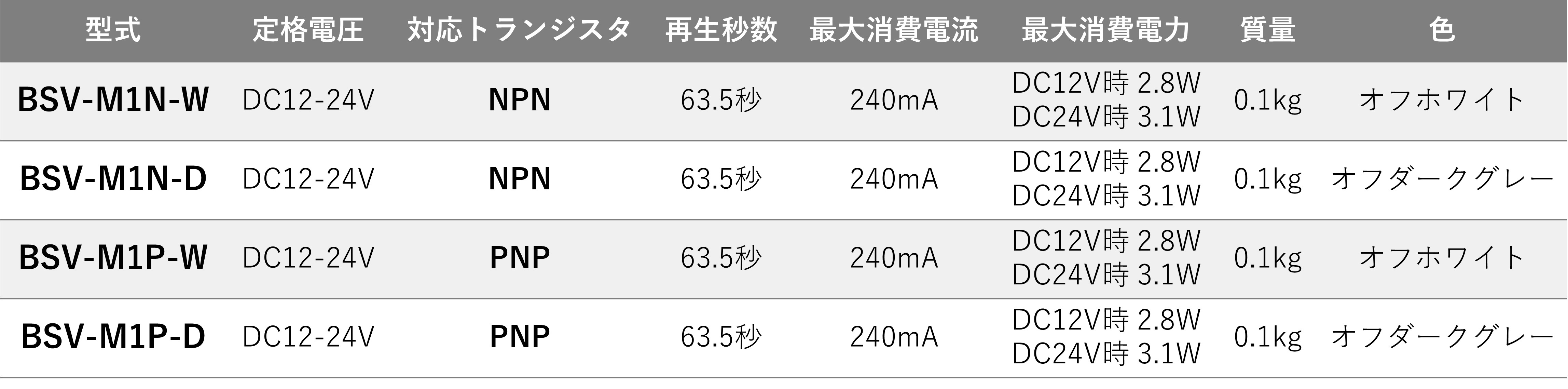

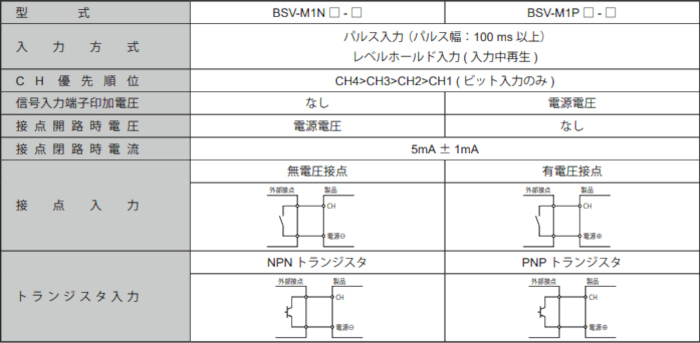

◇仕様
