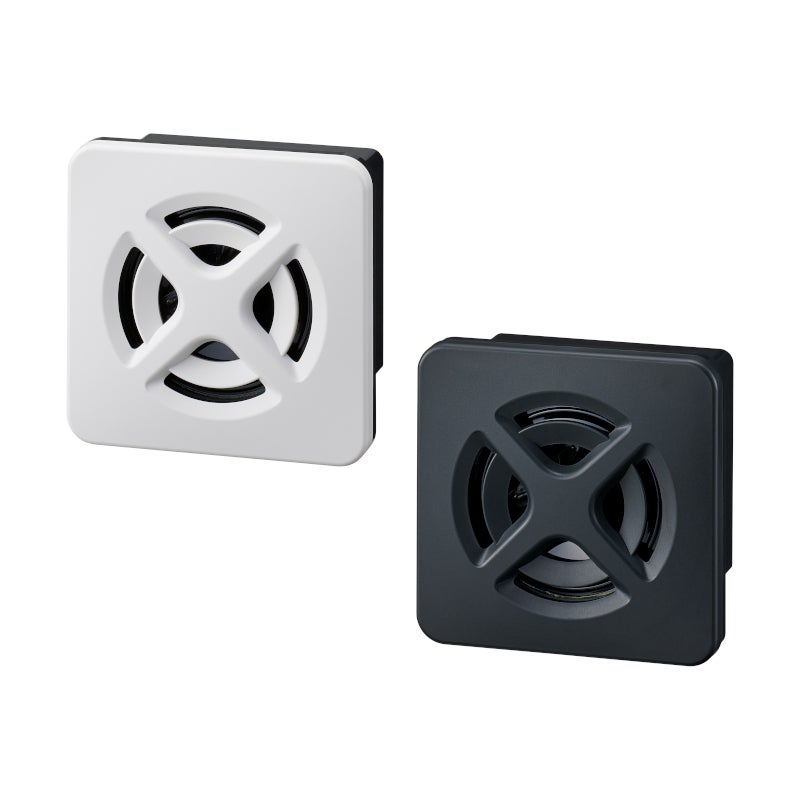

様々な用途や環境に使用できる新しい電子音報知器

薄型コンパクト設計で簡単設置		大音量・高耐久性デザイン

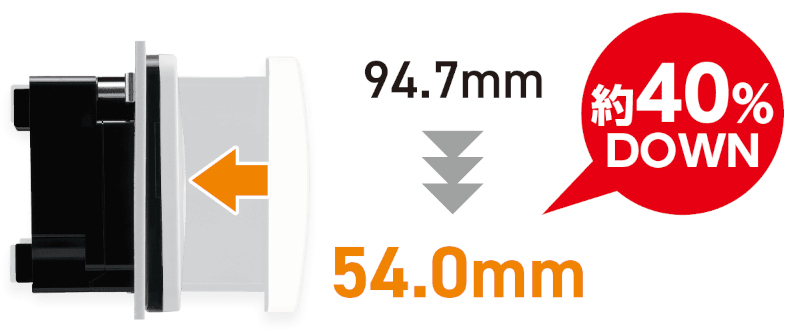

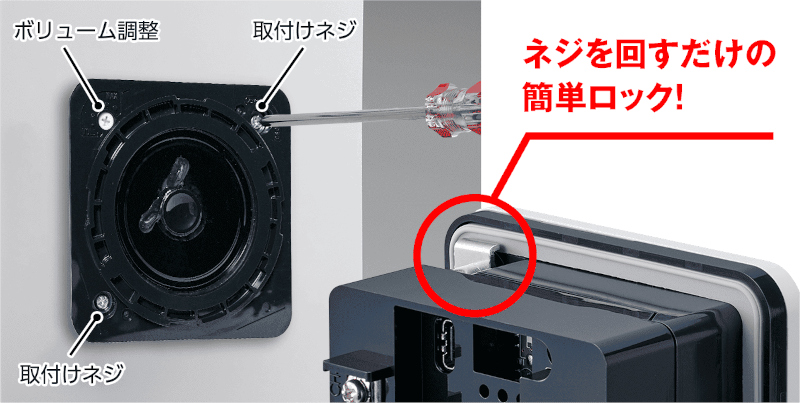

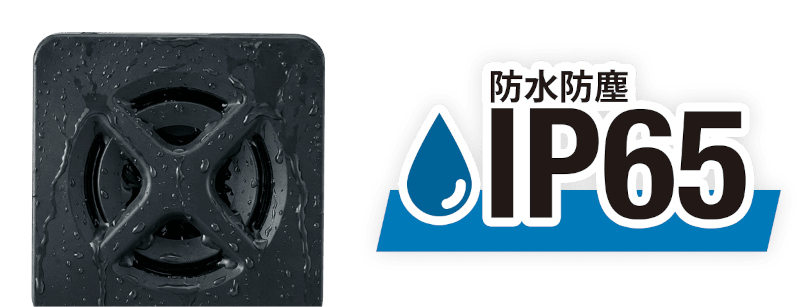

奥行きは当社従来品比約40％ダウンの54.0mmに抑えたコンパク設計。制御盤や装置の省スペース化に貢献し、限られたスペースでも容易に設置が可能です。 また、特許取得（第5532333号）の前面ロック機構を採用。前面からのネジ操作だけで、パネルへの取付け・取外し、および音量調節が可能です。盤の背面側からの作業が必要がなく、設置およびメンテナンス工数を大幅に低減します。		コンパクトながら最大98dB at 1mの大音量なので騒音の大きい工場など、場所を選ばずにお使いいただけます。また、本体前面にあるボリュームで音量調節が可能です。 さらに、保護等級IP65に適合。水や粉塵の影響を受ける工場内や、屋外環境でも安心して使用できる高耐久設計です。正方向、横方向、逆方向の取付に対応しており、設置環境を選びません。 ※ 本製品単体の保護等級です。パネル埋込設置時の防水性能は、取付条件・施工状態（コーキング等）に依存します。
耐振性4.5Gで振動の大きい設置環境にも対応		NPN型・PNP型のトランジスタ入力に対応
耐振性能4.5Gを確保。 振動の大きな機械や設備周辺にも設置が可能です。		NPN型・PNP型のトランジスタ入力に対応した製品を準備しました。

◇多彩な内蔵音

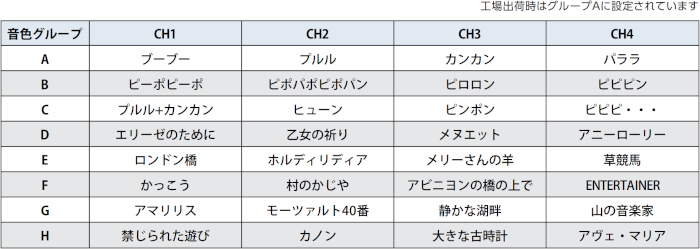

●8つの音色グループから音色を選択可能

アラーム音、メロディ、チャイムなど計32音を内蔵。
8つの音色グループからDIPスイッチで選択でき、ビット入力により最大4音の使い分けが可能です。
多様な報知ニーズに1台で対応します。
収録音源はすべて著作権フリーを採用しており、海外拠点での使用時も音源利用に関する権利処理・管理負荷が不要です。

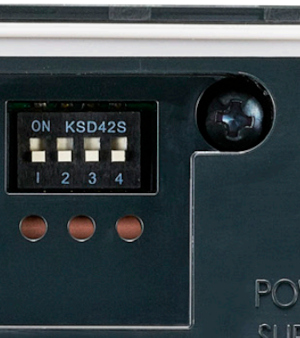

音色グループはDIPスイッチで選択

音色サンプル 試聴

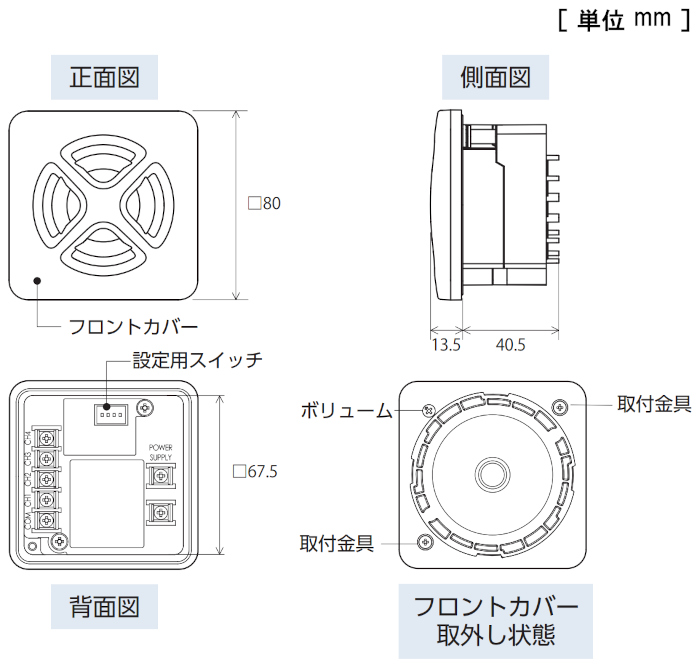

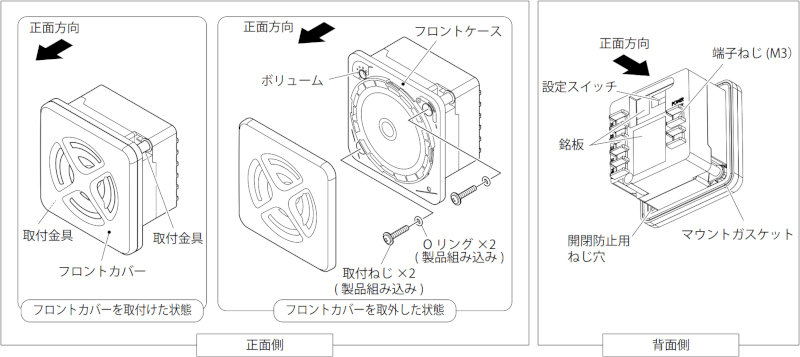

◇各部の名称

◇取付方法

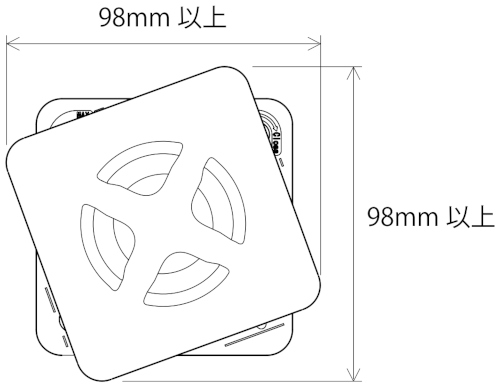

パネルへ取り付ける場合は、取付けに必要なスペースを確保する必要があります。 取付予定箇所に十分なスペースがあるか確認してください。

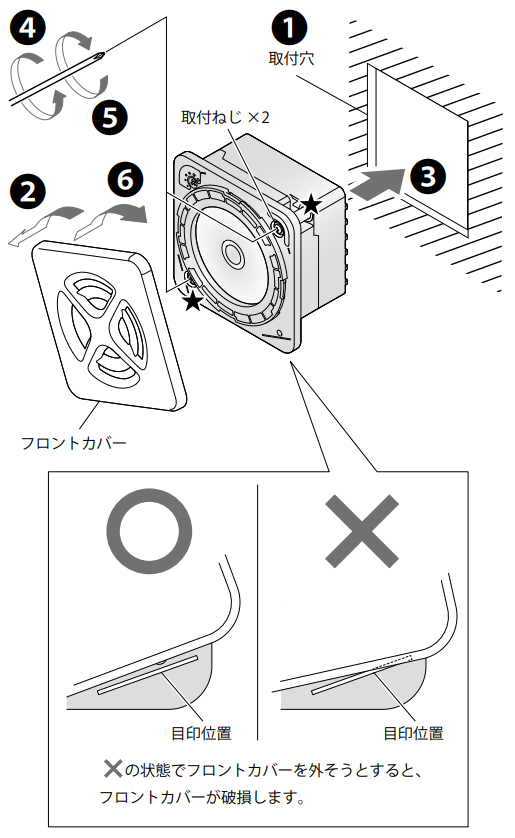

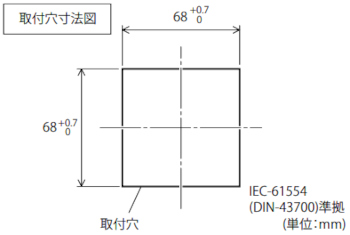

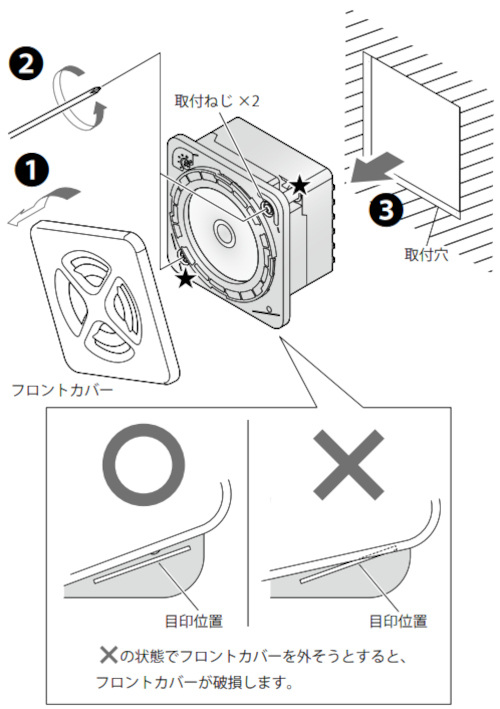

①「取付穴寸法図」にしたがい、製品の取付位置に取付穴をあける。  ・ 取付可能板厚は1 ～ 10mm です。 ②フロントカバーを反時計回りに目印位置まで回し、フロントカバーを  取り外す。  ・ フロントカバーを取り外す際はフロントカバーの四隅のうちの1 箇所   のみを持ち、引っ張ってください。  ・ フロントカバーが取り外せない場合は、一度時計回りに元の位置ま   で回し、反時計回りにクリック感がするまで回してから取り外してく   ださい。  ・ フロントカバーを取り外した際は、スピーカーに傷がつかないように   注意してください。またスピーカーに異物が付着しないようにしてく   ださい。 ③製品を取付穴に挿入する。  ・ 製品を挿入する前に取付金具(2 箇所) が収納されていることを確認   してください。取付金具が収納されていないとうまく挿入できません。  ・ 製品を取付穴に挿入中に取付金具が❸の状態で無くなり、挿入でき   なくなることがあります。その場合は取付ねじの頭部をドライバーな   どで固定し、取付金具を❸の状態にしながら製品を取付穴に挿入し   てください。 ④取付ねじ（対角2箇所、★箇所）を反時計回りに回し、取付金具を  緩める。詳細は下記取付方法❹❺の詳細をご覧ください。  ・ 取付ねじを緩める際、取付ねじを外さないでください。 ⑤取付ねじ（対角2箇所、★箇所）を時計回りに回し、製品を固定する。  詳細は下記取付方法❹❺の詳細をご覧ください。 推奨トルク 0.3N・m ⑥フロントカバーを目印位置に合わせてはめ込み、時計回りに元の  位置まで回す。  ・ 元の位置まで回すとロックがかかります。

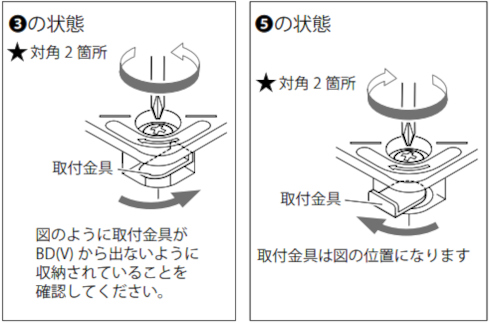

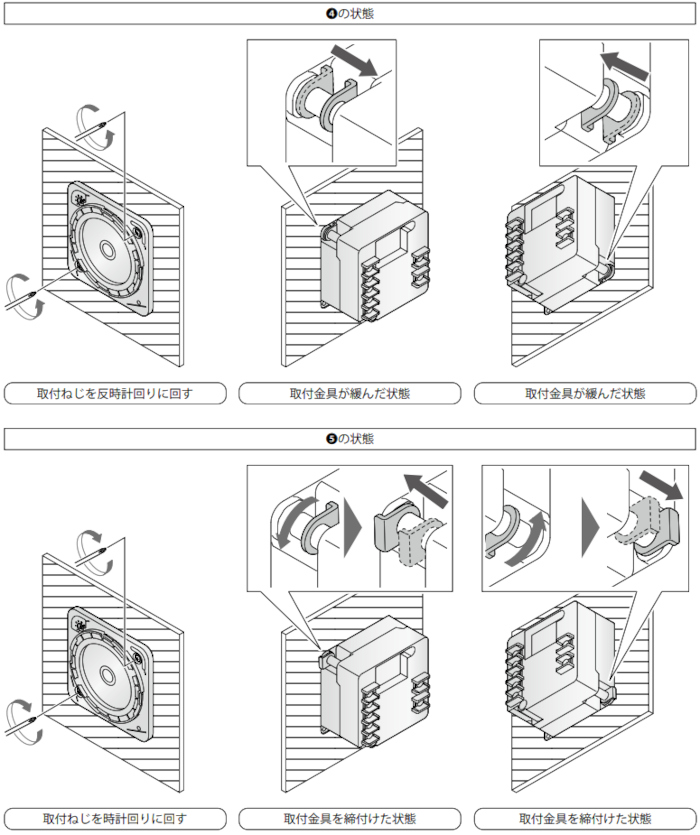

■ ❹、❺の状態のときの取付金具は、下図のようになります。

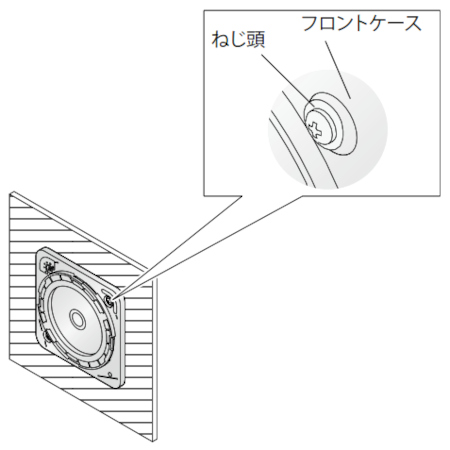

■ パネルの板厚に対して取付ねじを十分に緩めていない場合、取付ねじを締めても取付金具がパネルと干渉してしまい、製品が固定されないこと
  があります。その場合は下図のように取付ねじのねじ頭がフロントケースから飛び出す状態まで緩めてから、取付ねじを締めることで製品を固
  定することができます。

◇フロントカバーの開閉を防止する場合

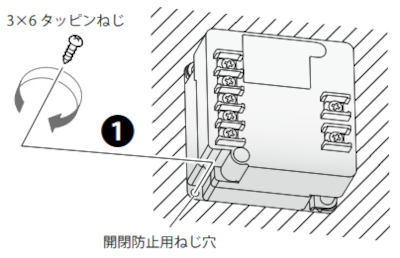

①製品を取付けたあと3×6タッピンねじを開閉防止ねじ穴に取り付ける。 推奨トルク 0.6N・m  ● 3×6タッピンねじはお客様にてご用意ください。  ※ 3×6タッピンねじを取付け後、ボリューム操作ができなくなります  ※ タッピンねじのため複数回の着脱は出来ません。  ※ フロントカバーの開閉防止用ねじを取り付ける際に、フロントカバー開閉防止用ねじ    取付箇所に防水処理をおこなってください。穴加工箇所より内部に浸水する恐れがあ    ります。

◇取外し方法

①フロントカバーを反時計回りに目印位置まで回し、フロントカバーを取り外す。  ・ フロントカバーを取り外す際はフロントカバーの四隅のうちの1 箇所   のみを持ち、引っ張ってください。  ・ フロントカバーが取り外せない場合は、一度時計回りに元の位置ま   で回し、反時計回りにクリック感がするまで回してから取り外してく   ださい。  ・ フロントカバーを取り外した際は、スピーカーに傷がつかないように   注意してください。またスピーカーに異物が付着しないようにしてく   ださい。 ②取付ねじ（対角2箇所、★箇所）を反時計回りに回し、取付金具を  緩める。詳細は上部の取付方法❹❺の詳細をご覧ください。  ・ 取付ねじを緩める際、取付ねじを外さないでください。 ③取付穴から製品を取り外す。  ※ 正方向および逆方向取付の場合、製品を取り外す際、取付ねじを緩    めても左下の取付金具が取付穴に引っかかる場合があります。    ( 横方向取付の場合は左下に取付金具が存在しないので、上記現    象は発生しません。)    左下の取付ねじは最後に緩め、ドライバーなどで取付ねじを押さえ    ながら製品を引き抜いてください。

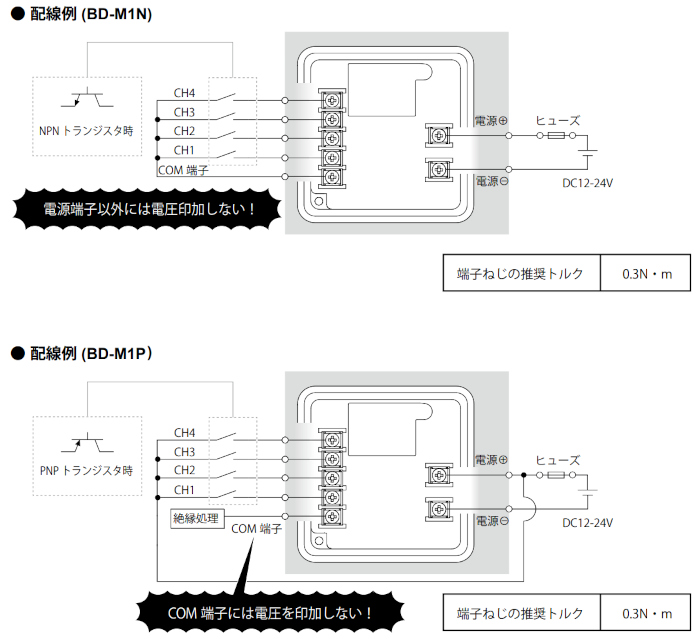

◇配線方法

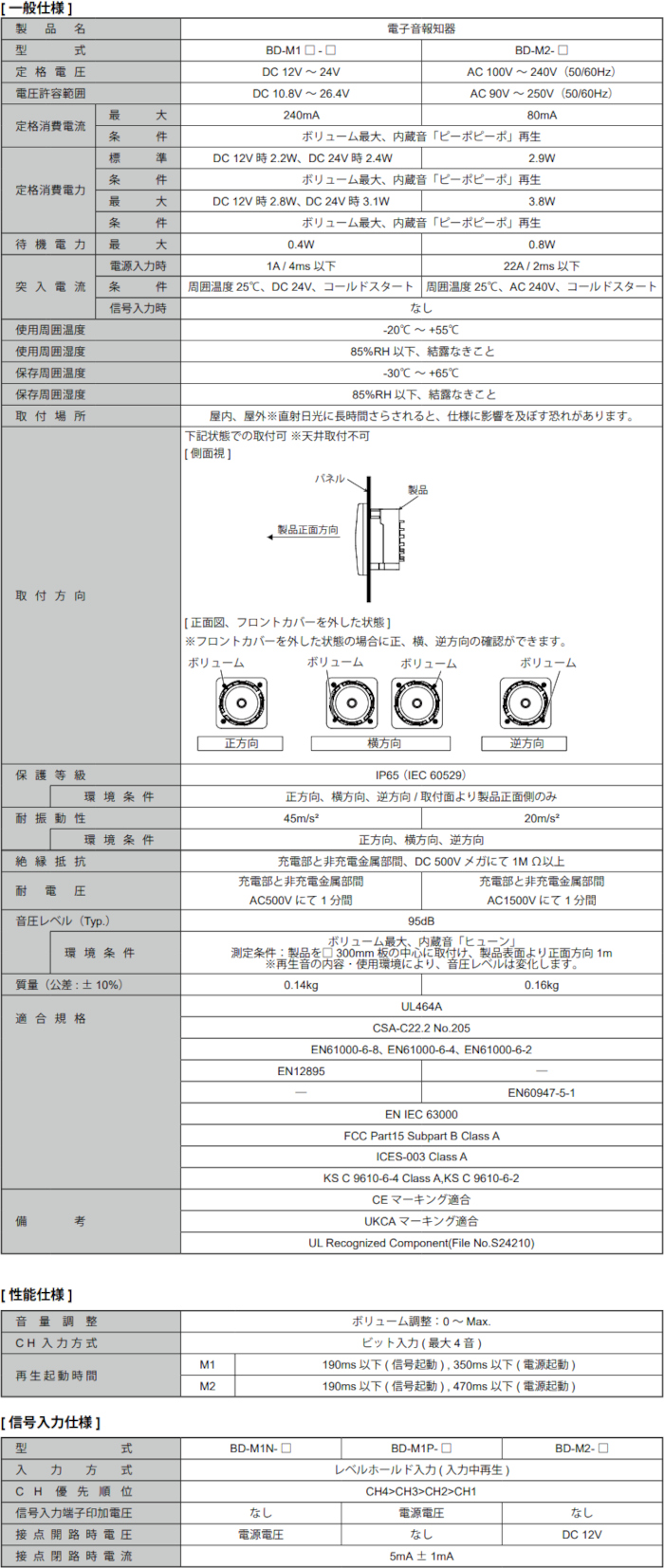

◇仕様

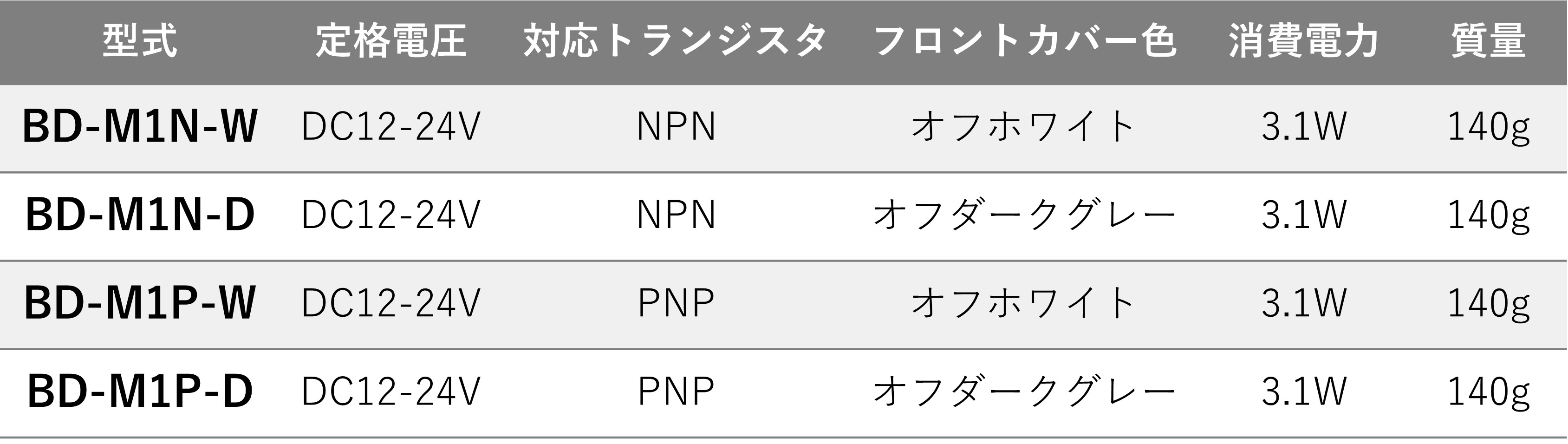

【型式：BD-M1□-□をご覧下さい】最新版待ち音圧表記他修正分
