◆SZK-101型は当社公式ホームページより、無料サンプル貸出サービス
 を実施しております。

無料サンプル貸出サービス

【納期について】
数量:51 以上をご希望の場合は、
お手数ですが別途お問い合わせ願います。


●PATLITE SHOP取扱対応機種:SKS, SKH, SL08, SF10, LR10

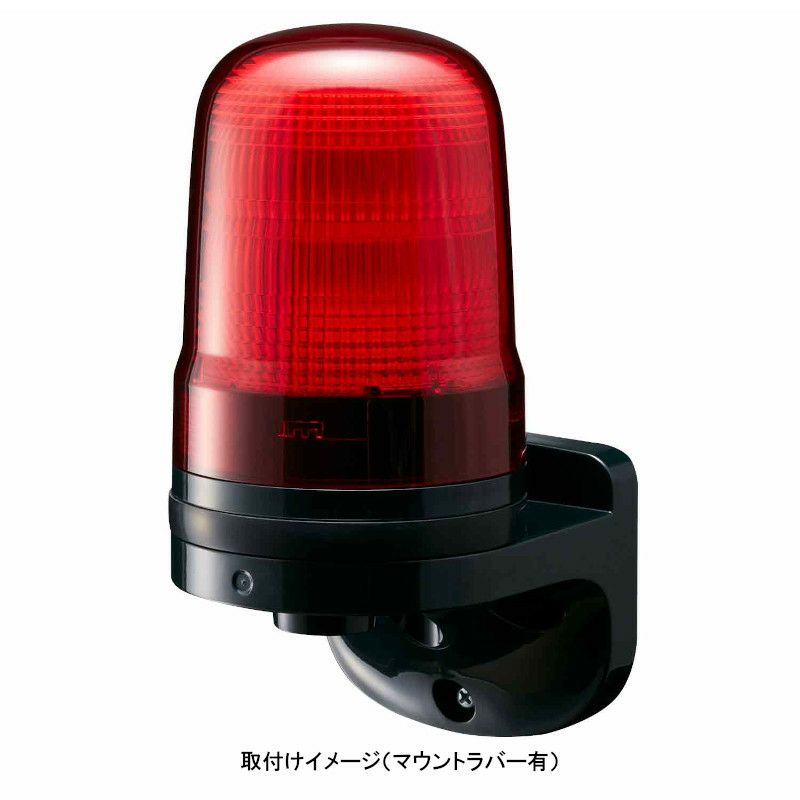

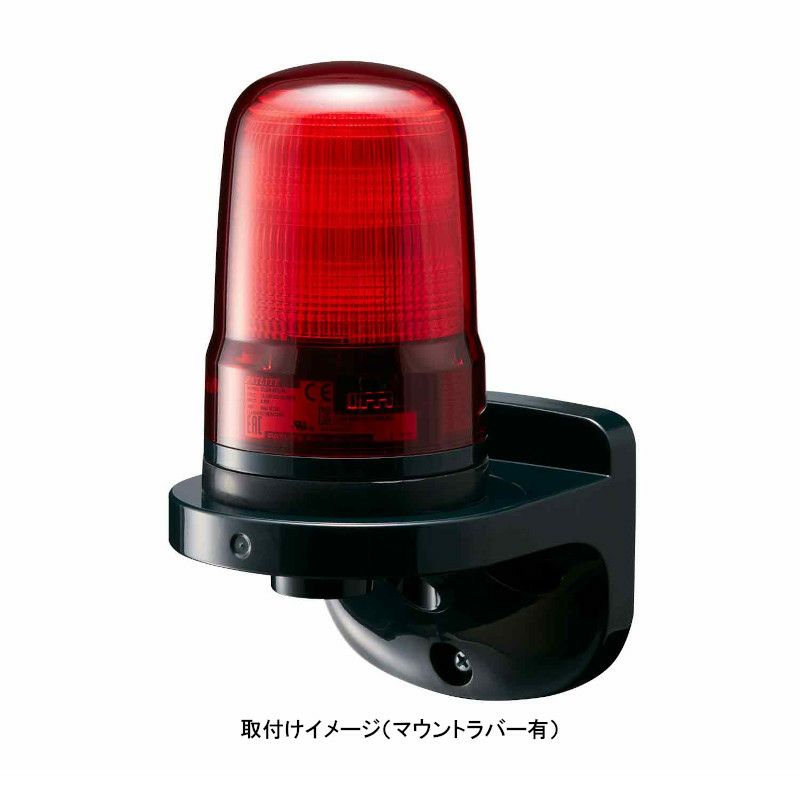

※SKS, SKHシリーズの3点ボルト足取付にはマウントラバーを必ず使用ください。
 SKS用マウントラバー型式:SZW-102
 SKH用マウントラバー型式:SZW-103
※AC電源プラグ付コードには対応していません。

●材質:PC



[ 取付け時の注意事項 ]

●ケーブルグランドをご使用になる場合は、回転灯,表示灯を必ずキャプタイヤ仕様でご使用ください。

●使用しない取付穴は開けないでください。誤って開けてしまった場合は、防水処理をおこなってください。

●穴開け後には、必ずバリ処理をおこなってください。

●推奨ケーブルグランドは取付ねじサイズM16×20mm以下で、
 適合ケーブルφ7~8mmを満たすものをご使用ください。

※ 製品取付穴とケーブルグランド取付穴は穴開け構造になっています。


□製品取付穴の場合:上面を平らな場所に置き、底面からドリルで穴を開けてください。





□ケーブルグランドの場合:上面からφ16のドリルで穴を開けてください。

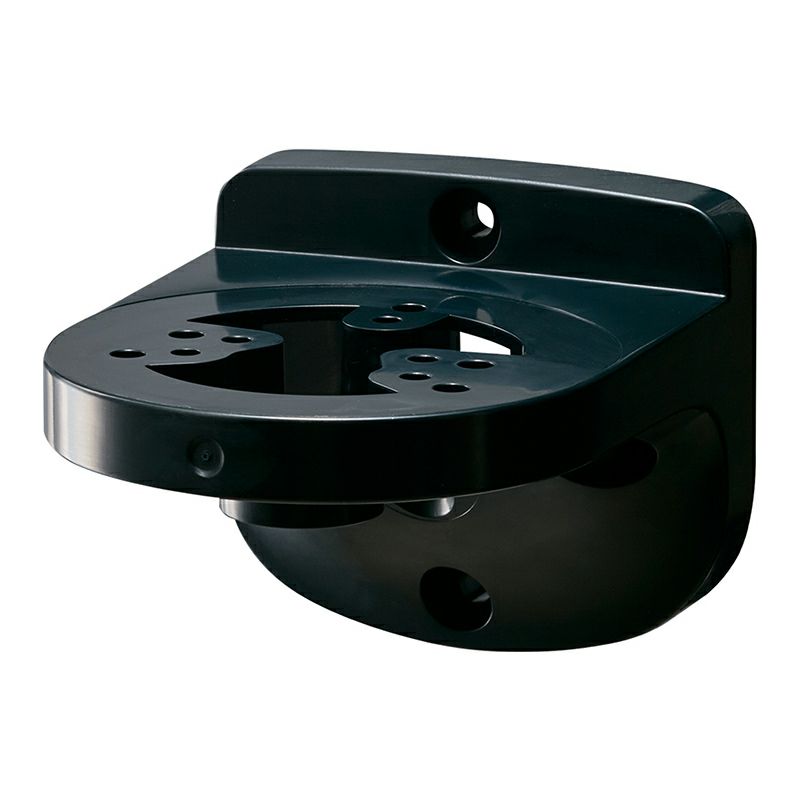

壁面取付ブラケット(防水)
(回転灯、表示灯用)
SZK-101:
壁面取付ブラケット(防水)


商品番号 SZK-101_
¥ 3,740 税込
型式
  • SZK-101
