［　PATLITE SHOP取扱対応機種　］
　CLK□□-24AG・CLK□□-24AAG型シリーズ
［　取付方法　］

  ① LED照明ワークライトの六角穴付ボルトと標準取付ブラケットを取り外します。
    取り外した部品は、大切に保管ください。
    "ブラケット掛付部"(ねじ形状)は、ゆるめないでください。



  ② LED照明ワークライト本体にSZ-320KSを組み付けます。
    "CLK-24(A)AG型用取付穴""本体 M4 タップ"にM4付属ねじを締め付けます。
    締付けトルクは、1.4N・mとしてください。



  ③ 十分に強度のある平坦な取付面に、ねじ穴加工後、製品を取り付けます。
    "壁面取付用穴"にM6ねじを通し、取付面に取り付けます。
    締付トルクは、4.8N・mとしてください。



  ④ 調整角の固定
    調整角を決定後、"角度固定ねじ"を固定します。(2組のSZ-320KSは同じ角度で調整ください。)
    3mm六角レンチを使用し、"角度固定ねじ""中心ねじ"をトルク2.8N・mにて締め付けてください。
    液溜り防止のために、"切りかき部"が下向きの取付けを推奨しています。


［　仕様　］

↑ページトップ↑

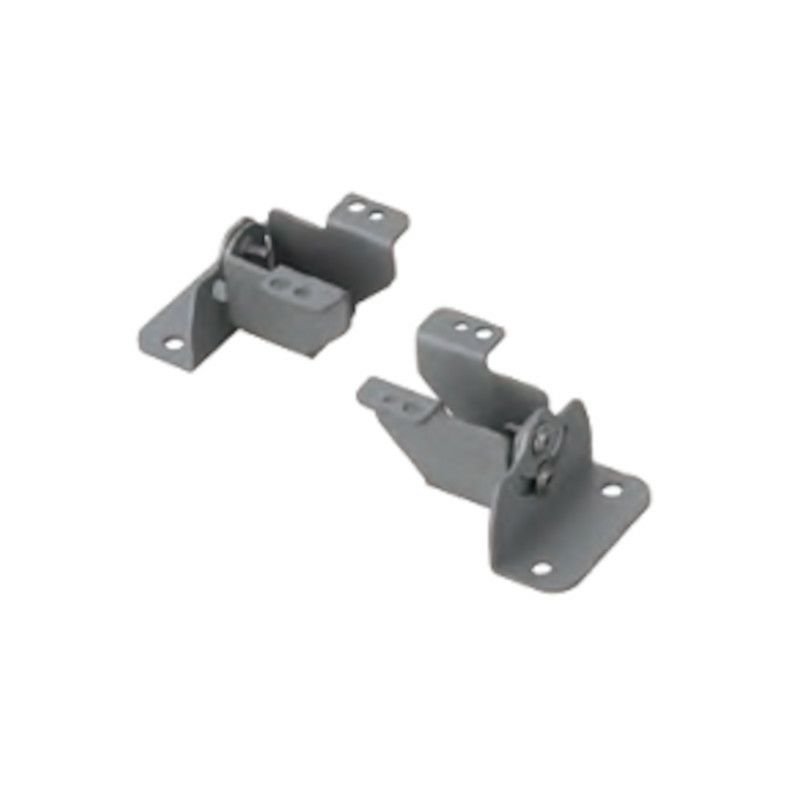

LED照明用取付ブラケット
CLK型を壁面等に取付け、120°の範囲で角度調整ができます。 SZ-320KS：
CLK型LED照明用
取付ブラケット

商品番号 SZ-320KS＿
¥ 4,950 税込
型式
  • SZ-320KS 在庫なし
    —
在庫：×
返品・交換

お問い合わせ

  • 特長・仕様
  • 外観図
