［　PATLITE SHOP取扱対応機種　］
　CLK□□-24AG・CLK□□-24AAG型シリーズ
［　取付方法　］

  ① LED照明ワークライトの六角穴付ボルトと標準取付ブラケットを取り外します。
    取り外した部品は、大切に保管ください。
    "ブラケット掛付部"(ねじ形状)は、ゆるめないでください。

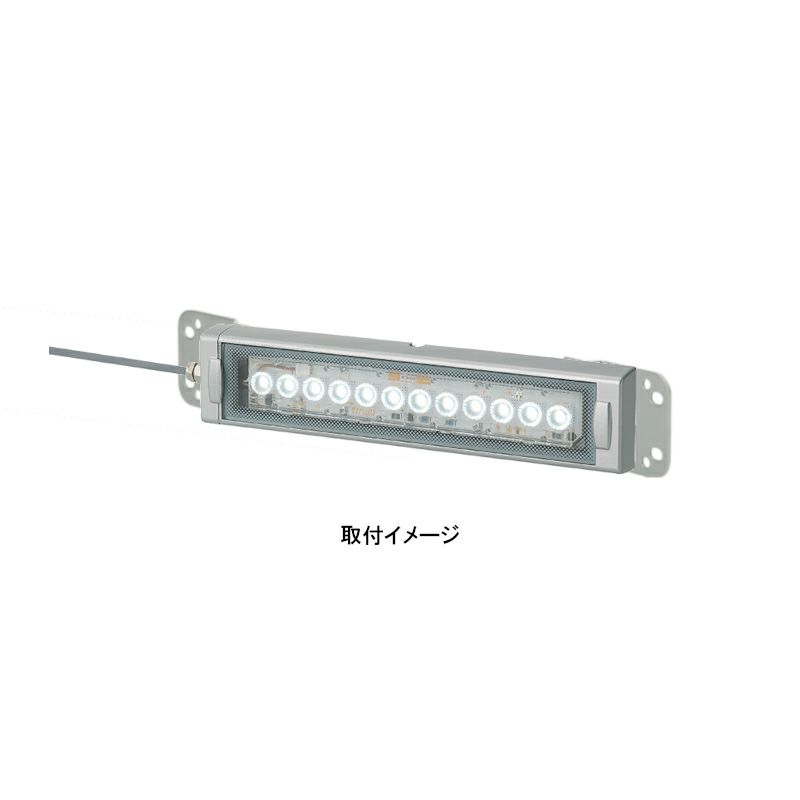

  ② LED照明ワークライト本体にCLK-001を組み付けます。
    "本体組付穴A""本体組付穴B""本体 M4 タップ"にM4付属ねじを締め付けます。
    "本体組付穴B"、"本体組付穴A"の順に締め付けてください。
    締付けトルクは、1.4N・mとしてください。



  ③ 十分に強度のある平坦な取付面に、ねじ穴加工後、製品を取り付けます。
    "サイド取付用穴"にM5ねじを通し、締め付けてください。
    M5ねじ締付トルクは、2.8N・mとしてください。
    "切りかき部"が下向きの取付けを推奨しています。(取付方向 水平のとき)



［　仕様　］

↑ページトップ↑

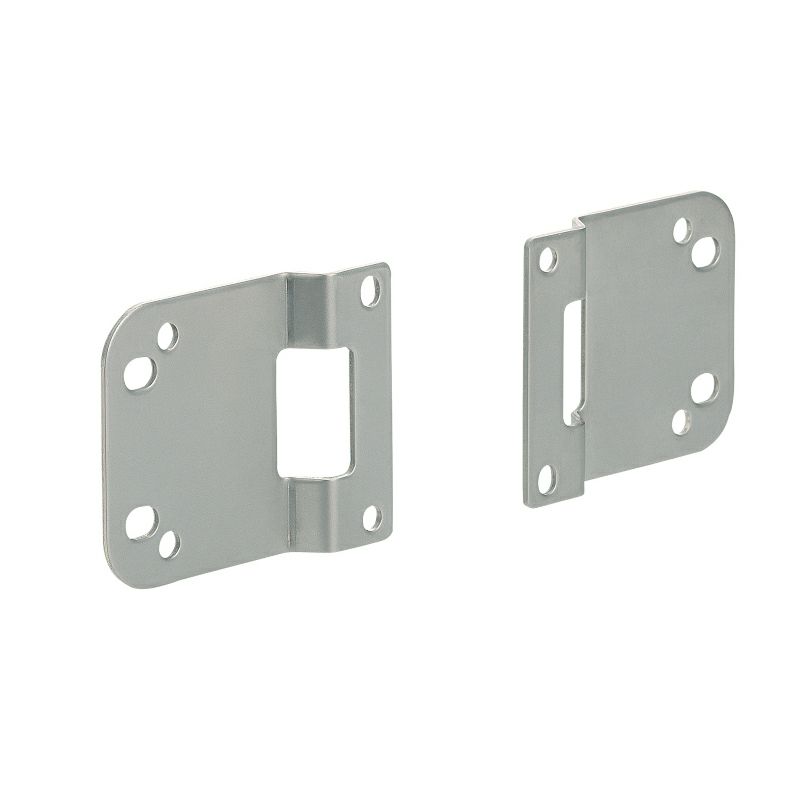

LED照明用取付ブラケット
CLK型をアウター取付けするためのオプションブラケットです。 CLK-001：
CLK型LED照明用
取付ブラケット

商品番号 CLK-001＿
¥ 1,870 税込
型式
  • CLK-001
