対応機種：NBMシリーズ

サーバラック取付け用アングルNBM-001型は、EIA規格の19インチラックに対応した、NBM型専用のサーバラック取付け用アングルです。

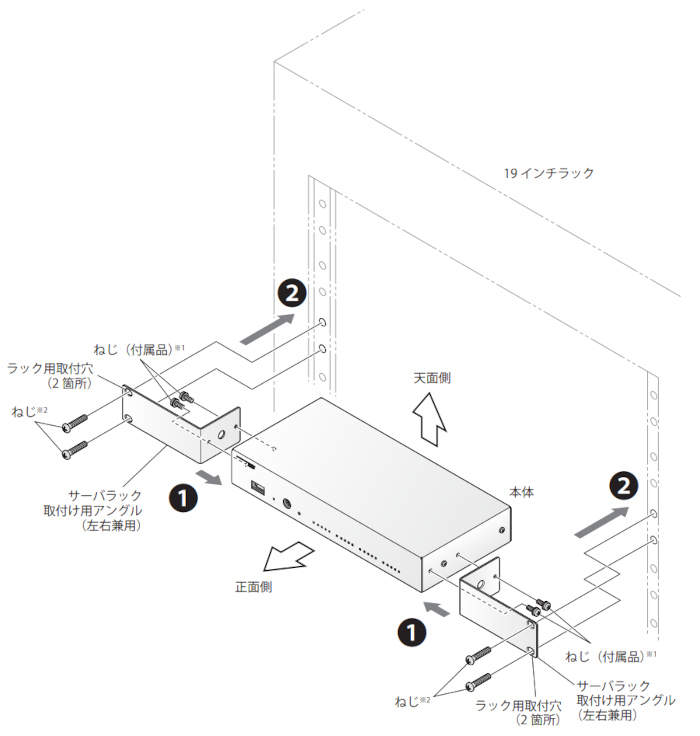

◇NBM-001型を利用してNBMシリーズ本体をサーバラックに取り付ける方法

注意
● サーバラック取付け用アングルを本体に固定する際、サーバラック取付け用アングルの向きに注意して固定してください。
● 本体を 19 インチラックに固定する際、本体の上下方向に注意して固定してください。
  また、固定後、確実に固定されていることを確認してください。

［　手順　］

① 左右のサーバラック取付け用アングルをねじ（付属品）※12本づつで本体に固定する。

   推奨トルク 0.6N・m （目安）
 ● サーバラック取付け用アングルの向きに注意して取り付けてください。
 ※1 ねじはサーバラック取付け用アングルに付属しているねじです。

② ラック用取付穴を使用して本体を19インチラックにねじ（市販品・別売）※24本で固定する。
 ● 本体の上下方向に注意して固定してください。
 ● サーバラック固定時のねじの締め付けトルクは、サーバラックの仕様書または取扱説明書を参照してください。
 ※2 ねじは付属していません。お客様にてサーバラックに対応したねじをご用意ください。

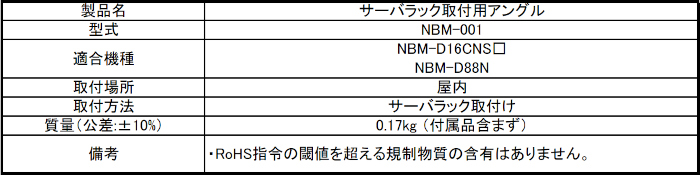

◇仕様

↑ページトップ↑

NBMシリーズの

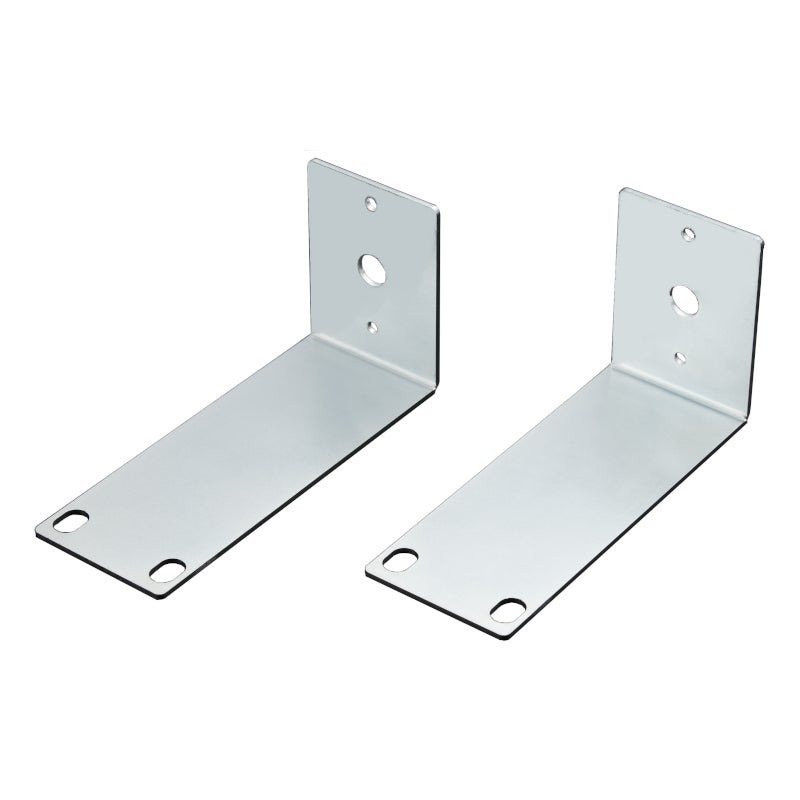

サーバラック取付用アングル NBM-001：
サーバラック取付用アングルト

商品番号 NBM-001＿
¥ 4,653 税込
型式
  • NBM-001 残りわずか
返品・交換

お問い合わせ

  • 特長・仕様

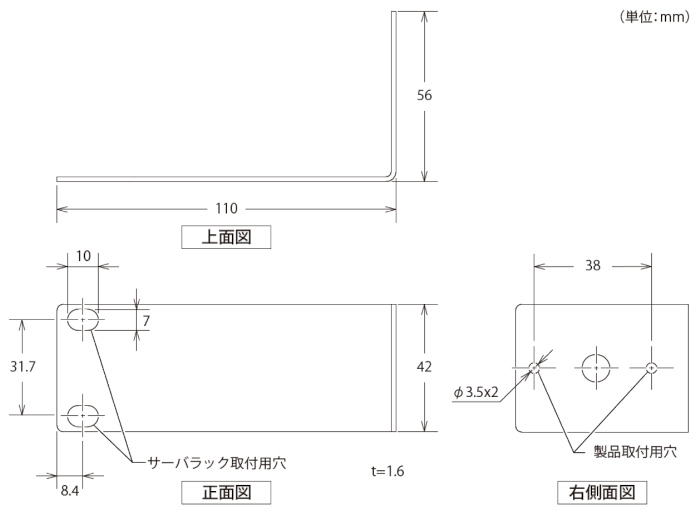

  • 外観図
