◆PHN-R型は当社公式ホームページより、無料サンプル貸出サービスを実施
 しております。

無料サンプル貸出サービス

●ネットワークで機器をリレー制御できます。

●Ethernet上から電気製品などの制御がおこなえます。
●独立した8点の無電圧接点出力。
●簡単に接続ができるスクリューレス端子採用で、接点容量は3A(DC30V)。
●10base-T/100base-TX自動切替対応。
●高速な32bit RISC CPUを採用。
●ネットワーク経由でIPアドレス設定などができる設定ユーティリティソフト(PHN Manager)は、下記ボタンをクリックし
 手順に沿ってダウンロードしてください。

※ソフトウェアのダウンロードには【パトライトコーポレートサイトでマイページ登録が必要です。

◇一般仕様

項目 仕様
型式 PHN-R
定格電源電圧 AC100V±10%(付属ACアダプタ使用)
消費電力 12W以下
絶縁抵抗 500V DC絶縁抵抗にて1MΩ以上(電源端子・ケース間)
耐電圧 1000V AC 1分間(電源端子・ケース間)
耐ノイズ性 1500Vp-p パルス幅1μsec
耐振動 JIS C0911準拠 10~150Hz 9.8m/s2 X、Y、Z各方向60分
使用周囲温度 0℃~50℃(但しACアダプタは、0℃~40℃)
使用周囲湿度 20%~80%(結露なき事)
使用周囲雰囲気 腐食性ガスなき事
保存周囲温度 -10℃~60℃
質量 本体 約500g 付属ACアダプタ 約130g
外形寸法 幅120×高34×奥116mm(突起部含まず)

◇性能仕様

項目 仕様
LAN 10BASE-T、100BASE-TX
項目 仕様
出力形式 無電圧 a接点出力(リレー)
出力点数 8点
接点容量 DC30V 3A(最大) DC5V 10mA(最小) (抵抗負荷)
使用可能電線 単線 φ0.4~1.6mm (AWG#14~#26)
より線 0.13~1.31mm2 (AWG#16~#26)
電線被覆剥きしろ 9~10mm

↑ページトップ↑

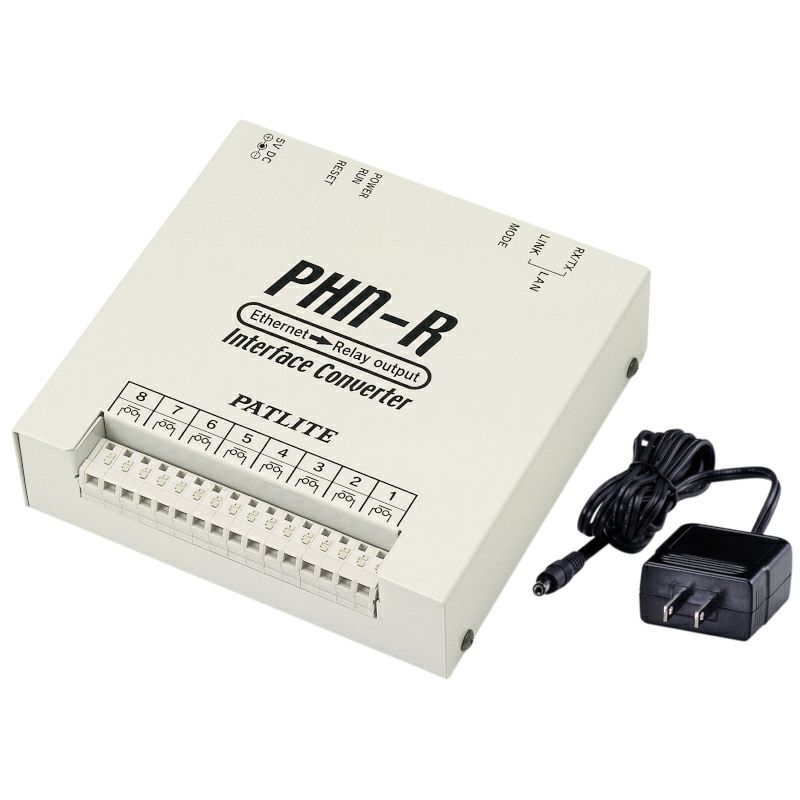

Ethernet/リレー出力器 PHN-R:
インターフェース
コンバータ

商品番号 PHN-R_
¥ 101,970 税込
型式
  • PHN-R
