◆PHN-D88型は当社公式ホームページより、無料サンプル貸出サービスを実施
　しております。

無料サンプル貸出サービス

●幅広いプロトコルに対応したインターフェースコンバータです。

●デジタル入力を8チャンネル搭載 無電圧接点出力および、電圧出力接点に対応。
 各種センサからの出力を監視することが可能です。
 入力によるイベント機能も多彩です。
●デジタル出力を8チャンネル搭載 リレー出力によりDC24V、ＡＣ100Ｖ負荷の駆動も可能です。
 回転灯などの制御にご利用いただけます。
●端子台はすべてスクリューレス対応
 ワンタッチで端子台への配線が可能。（圧着工具は不要）
●SNMP（シンプルネットワークマネージメントプロトコル）対応
 SNMP対応によりマネージャからの監視、操作が可能になります。
 各入力によるトラップ送信設定が可能です。
●リモートシェルコマンド対応
 RSHコマンドで簡単に外部接続機器を遠隔制御できます。
●回線や機器の死活監視にPING機能搭載 PINGで回線の障害・機器の死活監視を行います。
 異常時にはSNMP TRAP送信や外部機器制御、メール送信する事も可能。
●電子メール送信機能搭載
 各入力に対して、あらかじめ設定したメールアドレスに電子メールを送信可能。
 『（※メール送信先のポート番号は「25」固定です）』

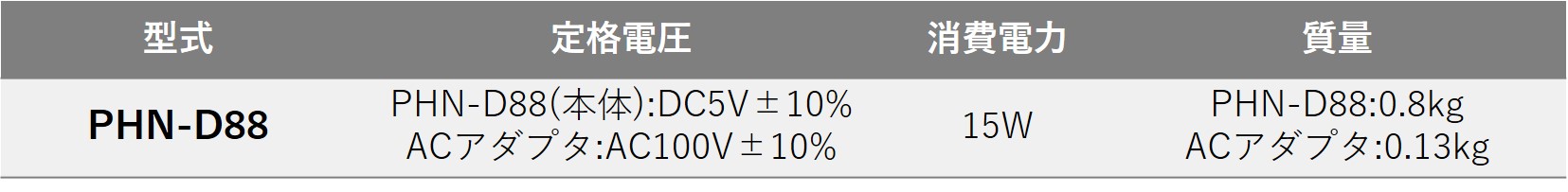

◇一般仕様

項目 仕様
機種名 PHN-D88
定格電源電圧 AC100V±10%（付属ACアダプタ使用)
消費電力 15W以下
絶縁抵抗 DC 500V にて1MΩ以上（電源端子－ケース間）
耐電圧 AC 1000V １分間（電源端子－ケース間）
耐ノイズ性 1500Vp-p パルス幅1μsec
耐振動 19.6m/s2 10～150Hz X、Y、Z(JIS C0911 準拠)
使用周囲温度 0℃～50℃(但しACアダプタは、0℃～40℃)
使用周囲湿度 20％～80％（結露なきこと）
使用周囲雰囲気 腐食性ガスなきこと
保存周囲温度 －10℃～60℃
質量 本体 約800ｇ 付属ACアダプタ 約130ｇ
外形寸法 幅185×高42×奥116mm（突起部含まず）

◇性能仕様

項目 仕様
LAN 10BASE－T、100BASE－TX
項目 仕様
出力形式 1リレー接点出力
出力点数 8点
定格負荷 最大：AC125V 3A、DC30V 3A
最小：DC5V 10mA（抵抗負荷）
使用可能電線 単線 AWG#16～#26 (φ1.4～0.4mm)
より線 AWG#14～#26 （2.08～0.13ｍ㎡）
電線被覆剥きしろ 10～11mm
項目 仕様
入力形式 フォトカプラ入力（内蔵12V使用） 短絡時電流：5mA
入力点数 8点
使用可能電線 単線 AWG#16～#26 (φ1.4～0.4mm)
より線 AWG#14～#26 （2.08～0.13ｍ㎡）
電線被覆剥きしろ 10～11mm

↑ページトップ↑

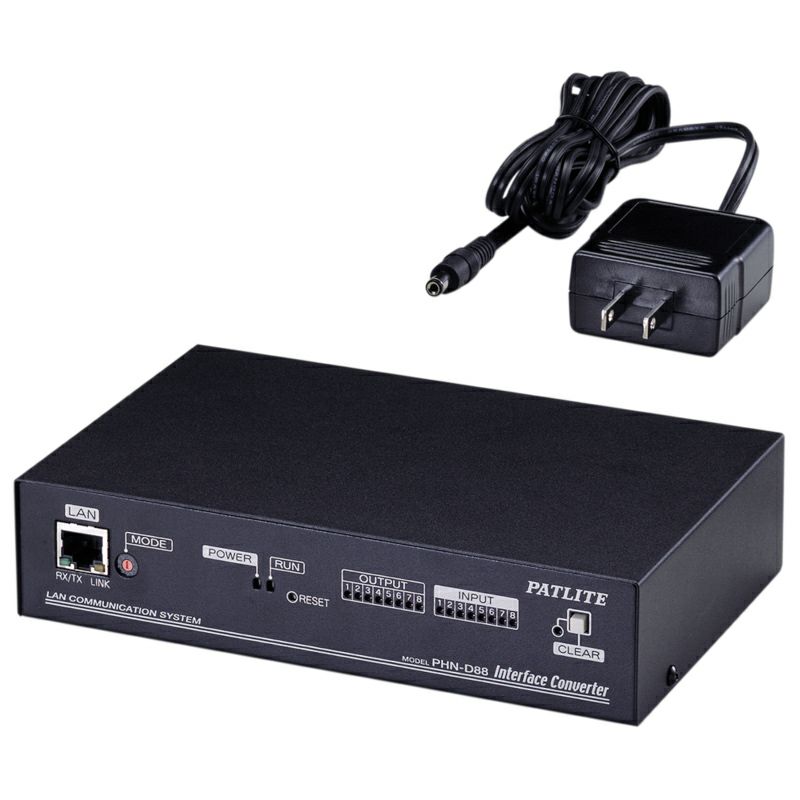

Ethernet／デジタルI/O 変換器 PHN-D88：
インターフェース
コンバータ

商品番号 PHN-D88＿
¥ 118,910 税込
型式
  • PHN-D88
返品・交換

お問い合わせ

  • 特長・仕様

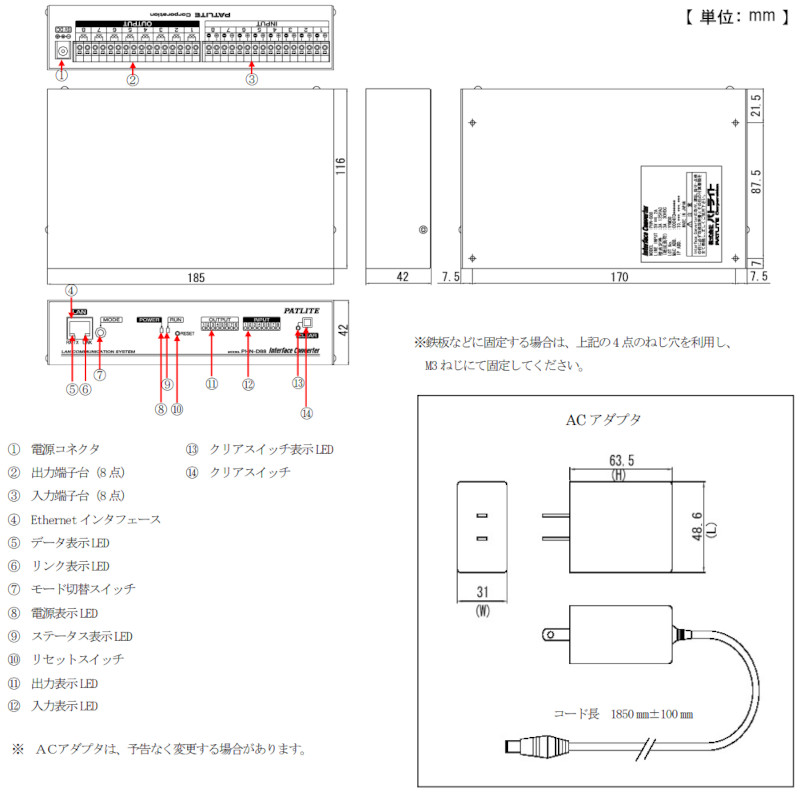

  • 外観図
