- 【導入前のご検討事項：安全制御とシステム要件】

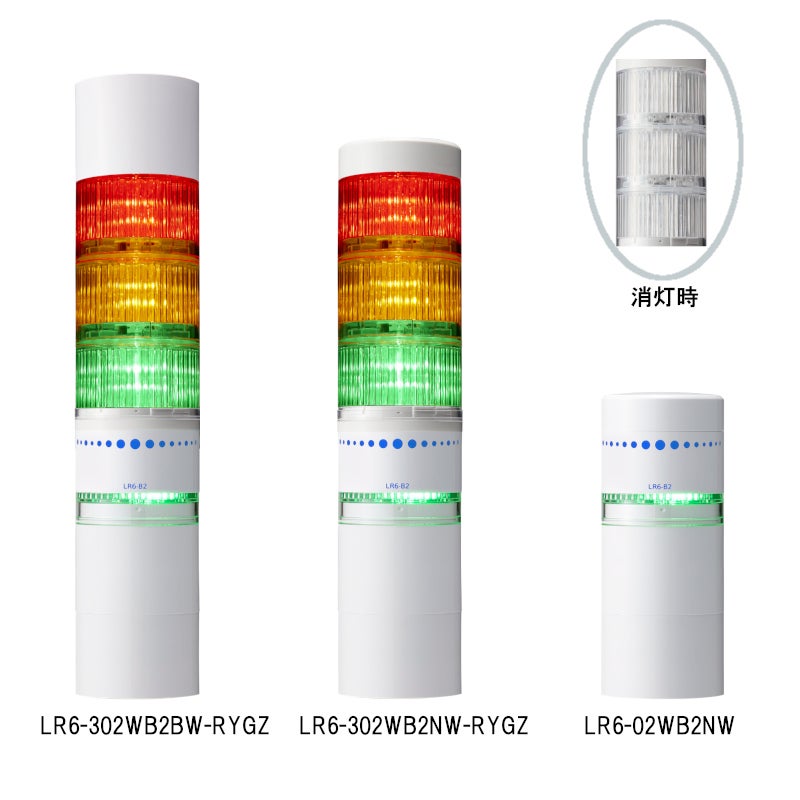

- 本製品（LR6-B2シリーズ）の特性を最大限に活かした運用を検討いただくために、以下の制約事項を必ずご確認ください。
- 安全制御に関する留意点
- 無線通信の特性上、周囲の電波環境によって応答に不確実性が生じる可能性を考慮する必要があります。
瞬時の停止が求められるロボットやクレーンの安全制御など、人命に関わる用途への採用は推奨しておりません。
「ステータス通知」や「情報可視化」を主目的としたシステム運用をご検討ください。
- アプリケーション開発の必要性
- 本製品を操作するための専用スマートフォンアプリは提供しておりません。
スマートフォンやタブレットからの制御を行う際は、提供中のSDK（Windows / Linux / Android用）およびサンプルソースコードを用いた、お客様側でのアプリケーション開発を前提としております。
- 既存無線製品との互換性なし
- LR6-B2シリーズは、AirGRID WDシリーズやWIOシリーズとの通信互換性はございません。
ワイヤレス（Bluetooth®LE）制御
● IPアドレス不要
● デジタルデバイスで簡単制御
● 中継器として利用の場合1台当たり約25m無線距離を延長。最大見通し100mまで可能。
● 設置場所も自在

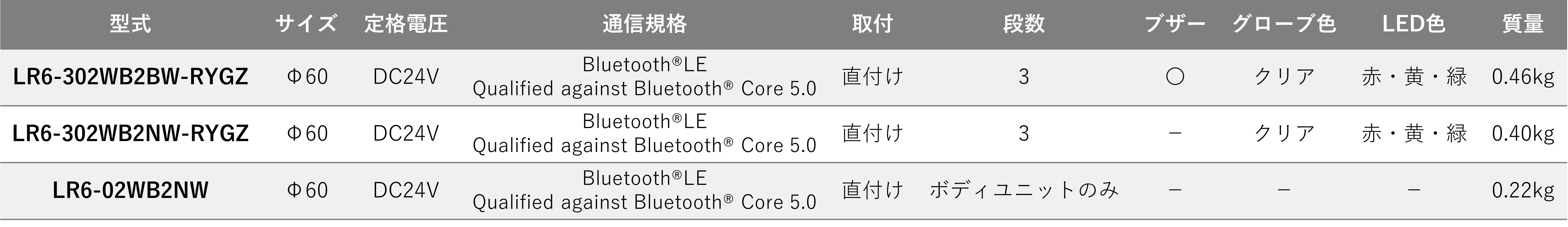

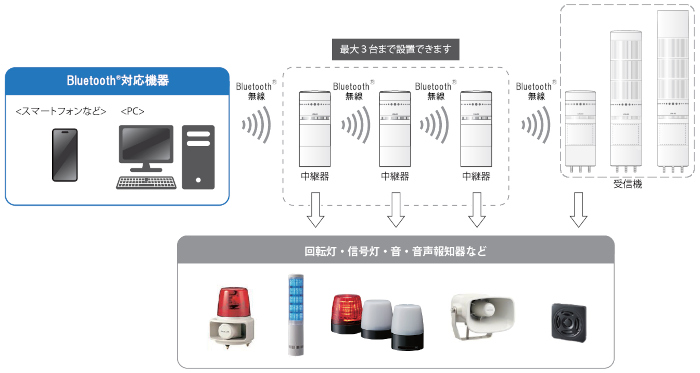

製品構成
● 本製品はPC、タブレット、スマートフォンなどのBluetooth®対応機器と通信し、動作します。
● Bluetooth®対応機器から本製品にコマンドを送信し、本製品に接続された回転灯・信号灯・音・音声報知器などを操作します。
また、本製品に接続されているLEDユニットおよびブザーユニットも動作します。
● 設置場所および電波状況によって無線品質が悪い場合は、本製品を中継器として設定し使用することで、様々な状況に対応することができます。
機能紹介

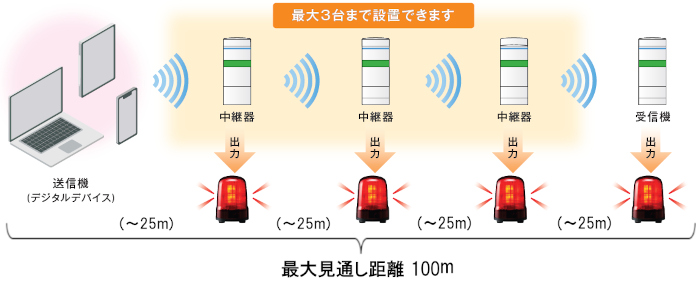

◇中継機能
● 本製品を中継器として使用するには、中継設定スイッチをONに切り替えます（工場出荷状態：OFF）。
● 機器間の無線品質が悪い場合は、本製品を中継器として機器間に設置することで無線品質を改善することができます。
（無線品質の改善効果は、確約するものではありません）。
● 製品間の設置可能な間隔距離の推奨は、
25mまでです。ただし、製品間の見通し、障害物の種類によって間隔距離は変化します。
設置環境によっては、著しく間隔距離が短くなる恐れがありますので。（注意：接続可能は、LR6-B2シリーズのみ。）
これにより最大見通し距離100mまで延長が可能です。
● 中継器は一つのグループに3台まで設置することができ、グループ内で中継器と受信機の出力は連動します。

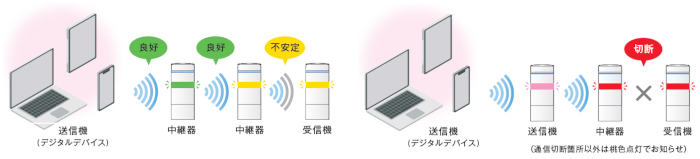

◇無線通信状態
● Bluetooth®対応で、安定した通信が可能です。
● 現在の通信状況をインジケータの色で簡単に確認できます。

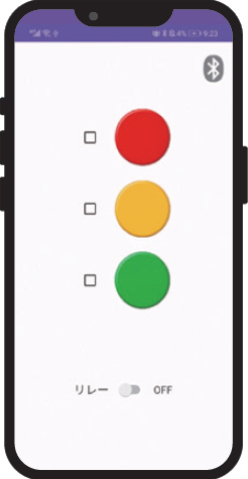

◇サンプルソースコード
● LR6-B2シリーズを動作させるためのサンプルソースコードを
パトライトコーポレートサイトのコチラ に掲載しています。● Windows/Linux/Androidで各種言語を用意しており、プロジェクトでの使用言語で簡単にお試しいただけます。
※ Windowsは、米国Microsoft Corporationの米国およびその他の国における商標または登録商標です。
Linuxは、Linus Torvaldsの日本およびその他の国における登録商標です。
Androidは、Google LLCの商標です。 |
 |
用途シーン
| 物流倉庫：動的なステータス通知 |
|
セル生産・製造：工程ごとの作業指示 |
|

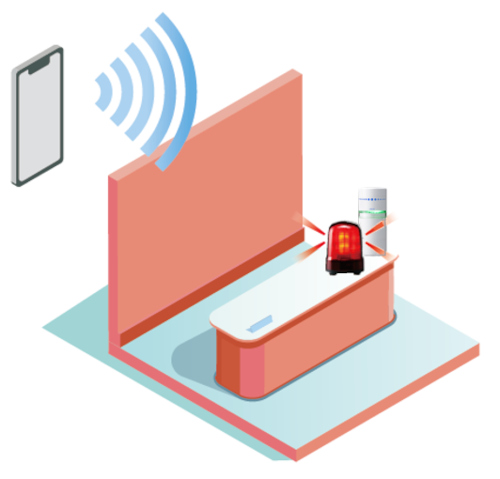

窓口・店舗：スマートな遠隔呼び出し |
 |
|
 |
|
 |
WMS（倉庫管理システム）と連携し、進捗や異常を信号灯へ投影する運用を提案します。
物理ゲートウェイとして、配線困難な高所や移動棚の状況をリアルタイムに可視化することをサポートします。 |
|
生産管理サーバーからの指令を受け、ワイヤレス・アクチュエータとして機能します。
信号灯の点灯に合わせ、リレー出力で周辺の治具をロック・解除する等の工程制御への活用が期待できます。 |
|
受付やバックヤードから、無線で離れた場所のスタッフを呼び出す運用をサポートします。
IPアドレス設定が不要なため、既存の通信環境を汚さずに最小構成で導入できるメリットを提案します。 |

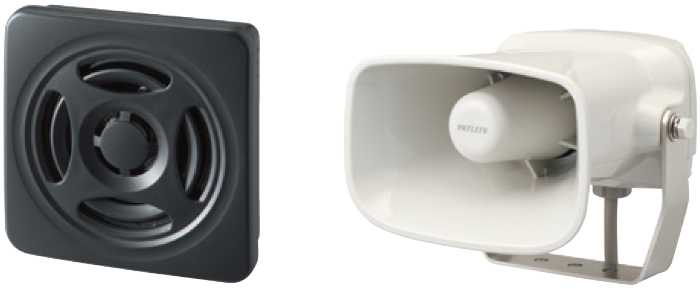

つながる報知機器

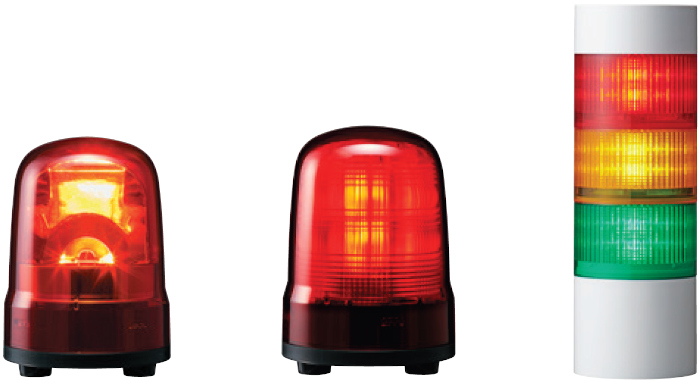

| 光で知らせたい |
|
音声やブザーで知らせたい |
|

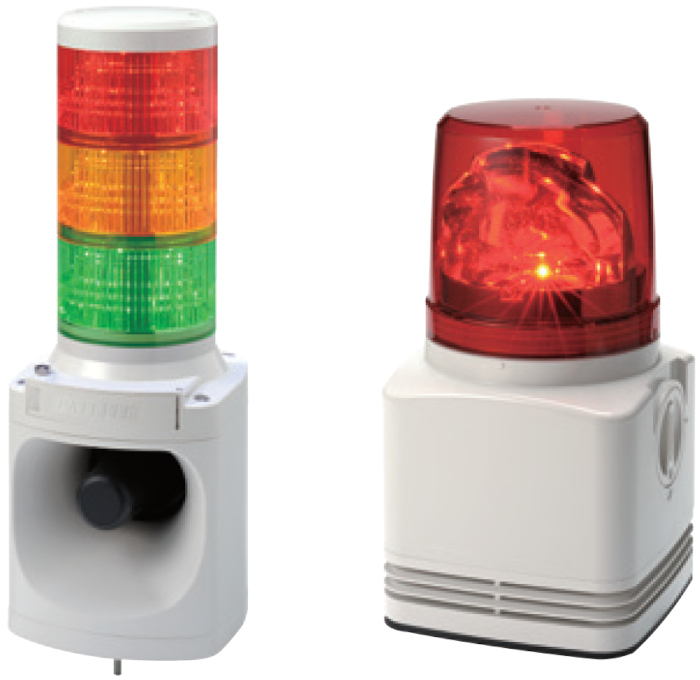

光と音・音声で知らせたい |
| SKS-M1 | SKH-M1 | SKP-M1 |
| SF-M1 | SL-M1 | LFH-24 |
| RLR-M1 | LR10-02 | LA6-D |
| NE-A | NE-M1ATB-M | |
|
|
| BSV-N | BD-24A |
| BDV-15JF | BK-24A |
| BKV-31JF | EHS-M1 |
| EHV-M1 | |
|
|
| LKEH-02 | LKEH-02FV |
| RT-24※ | RT-24VF※ |
| RFT-24 | RFV-24F |
|
 |
|
 |
|
 |
|
|
|
|
※ 電源入力にACアダプタ（ADP-001□)を使用することはできません。 |

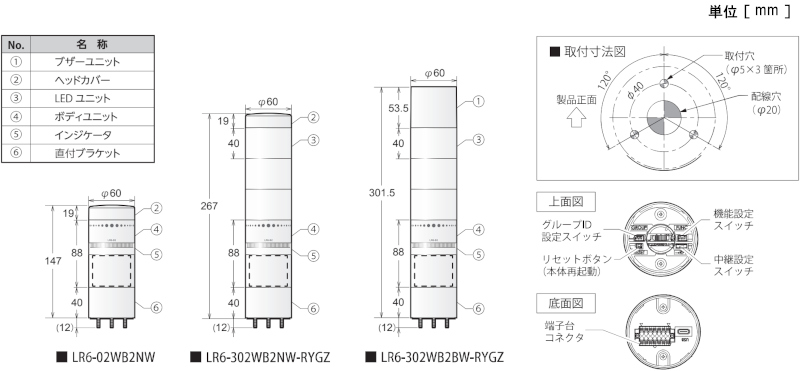

仕 様

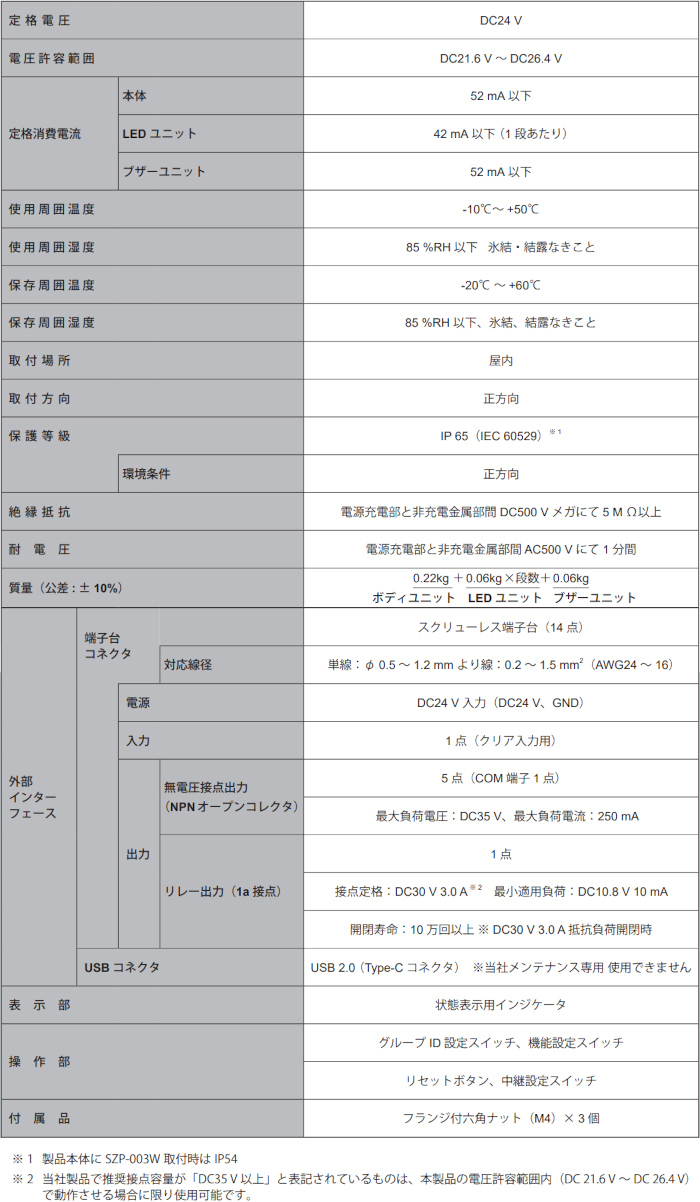

◇一般仕様

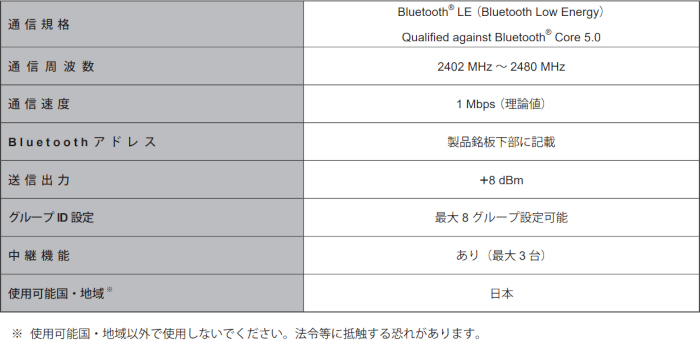

◇無線仕様
