※ 接続ケーブルとなりますRJ-45コネクタLANケーブルにつきましては、
  PATLITE SHOPではお取扱いがございません。別途お客様にてご用意ください。



ブザー音サンプル 試聴

◆LR5-LAN型は5段タイプにて当社公式ホームページより、無料サンプル貸出
　サービスを実施しております。

無料サンプル貸出サービス

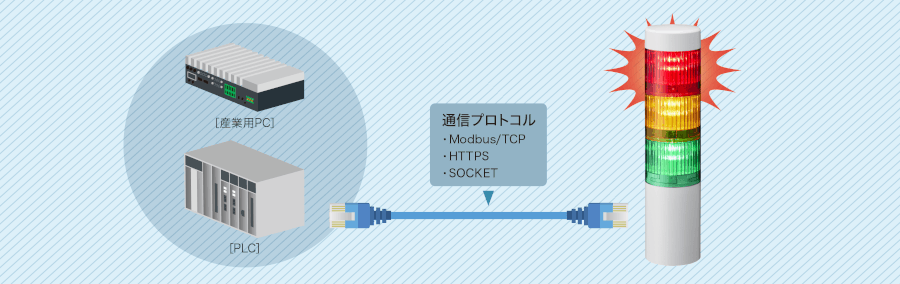

産業用PC/PLCから直接LAN制御、シンプル構成・簡単報知
Before After
産業用PC制御の装置で接点出力ボードを利用しているが、部品点数も増えることから在庫・納期管理などが煩雑化。 HTTPやModbus/TCPで信号灯を直接制御できます。接点出力ボードを使用しないことで、部品点数削減によるコスト・管理工数の削減が可能です。

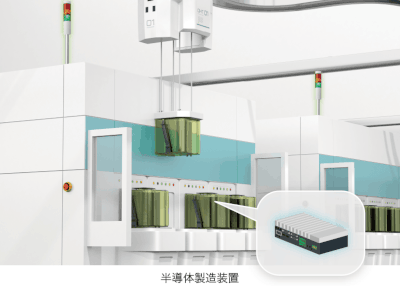

使用シーン
産業用PC/PLCから直接コマンド制御が可能です。
接点出力ボード自体や接点点数削減ができます。
上位システムの報知
SCADAや生産管理システムなどの状態・アラート表示も汎用プロトコルで可能です。
モニター上のアラートだけはなく、生産現場になじみのある信号灯で見える化することによって、
即座に情報を把握し、見落とし防止につながります。
簡単なソフトウェア設計
コマンド生成機能   サンプルソースコード   充実した点滅プリセットパターン

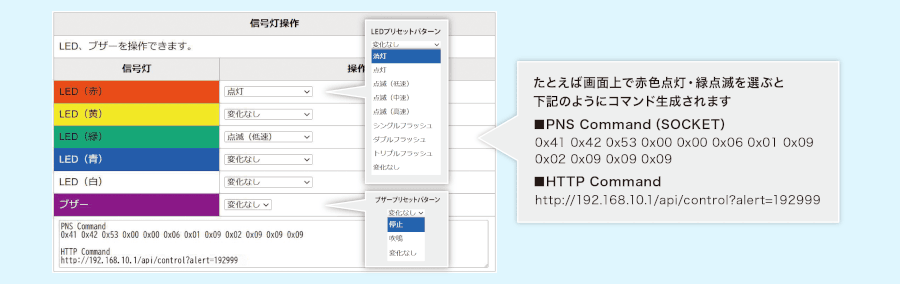

WEBブラウザからLR5-LANにログインした後、設定画面上でLR5-LANを動作させたい項目を選ぶことで、コマンドを表示できます。
動作コマンドを簡単に確認でき、取扱説明書を読み解く必要がないので、ソフト開発工数を削減できます。		   LR5-LANを動かすためのサンプルソースコードをWEB製品ページに掲載しています。Windows/Linuxで各種言語を用意しており、プロジェクトでの使用言語や得意な言語で簡単にお試しいただけます。   7種類のLED制御のプリセットパターンを用意しています。コマンド制御だけで点滅動作ができるため、PLCでクロックパルスの設定の手間を減らせます。
上記のサンプル設定の実際の動きはコチラより

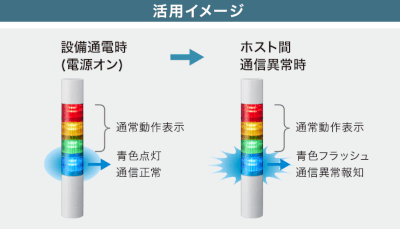

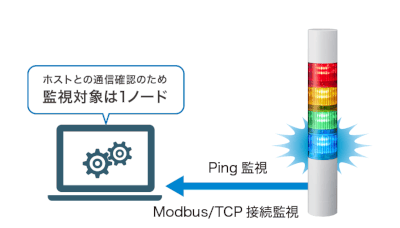

ホスト機器接続確認機能
ホスト機器との接続を確認できます。ホストとの接続が途絶えた際にLEDユニットでお知らせすることで、ホスト間死活監視が可能になります。
配線の省工数化
工数削減 電気工事不要

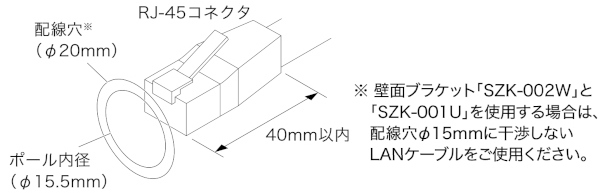

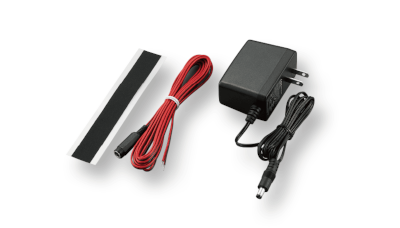

DC24Vで電源供給、RJ-45コネクタLANケーブルで制御ができます。バラ線と比較し配線工数が削減できます。 オプションのPWS-ADをご利用いただくことでAC100Vコンセントからの電源供給が可能です。DC24Vのご用意が難しい場合でも工事不要で簡単に導入ができます。

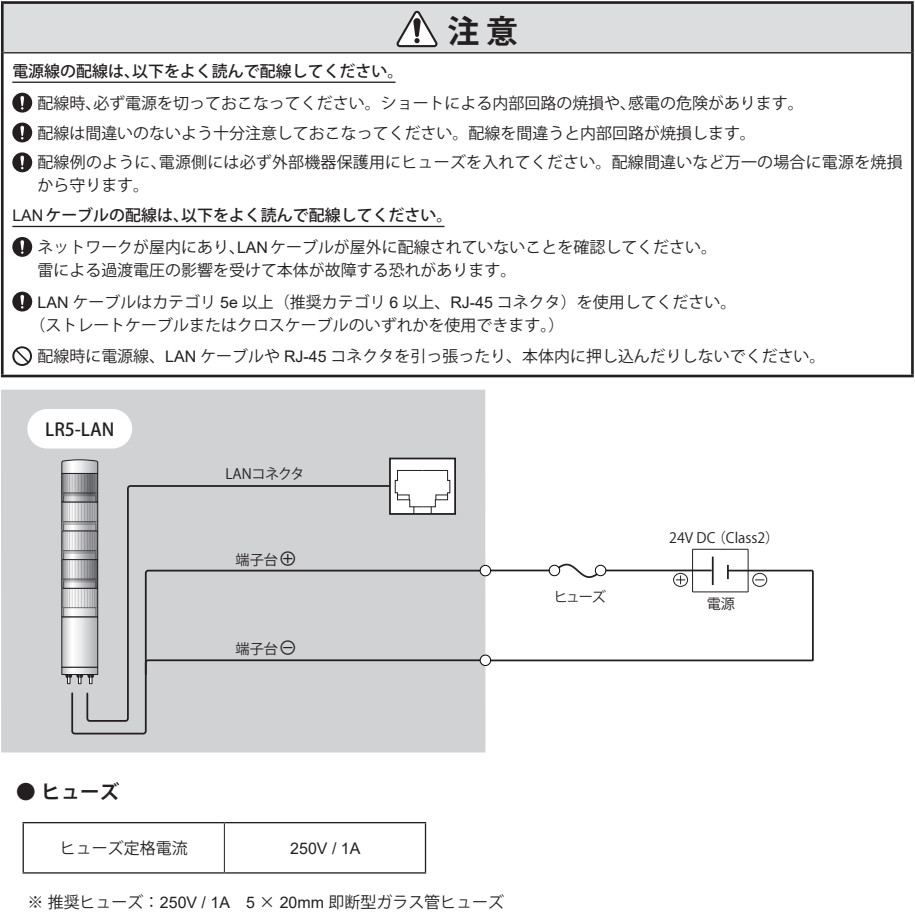

◇配線例

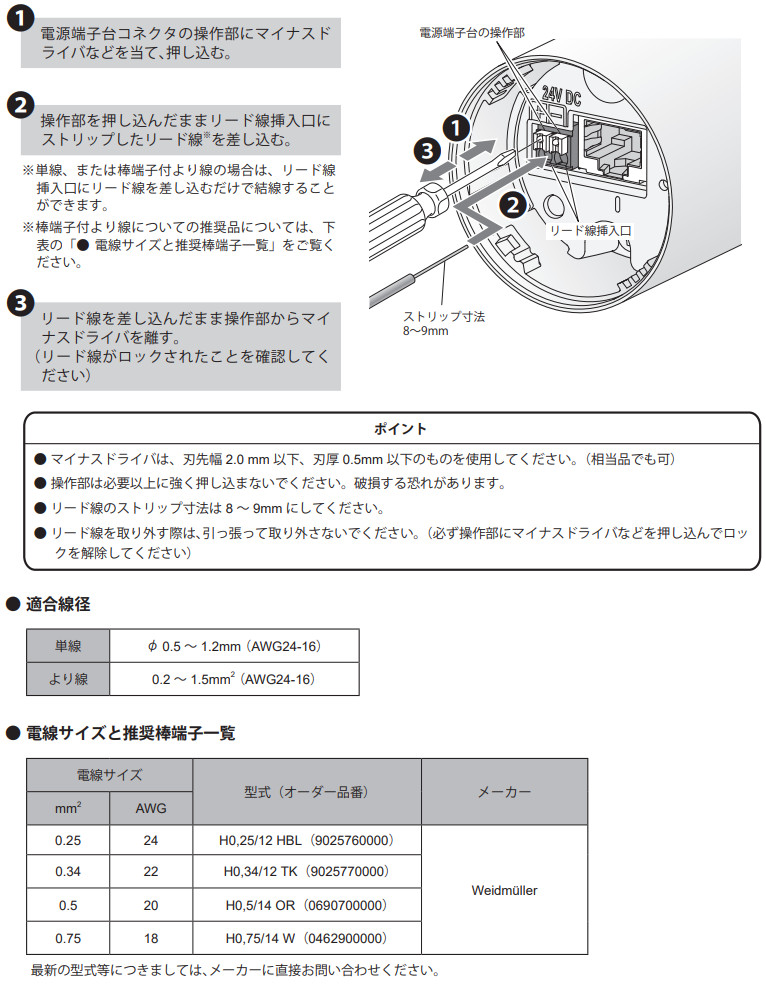

［ 電源端子台への配線 ］

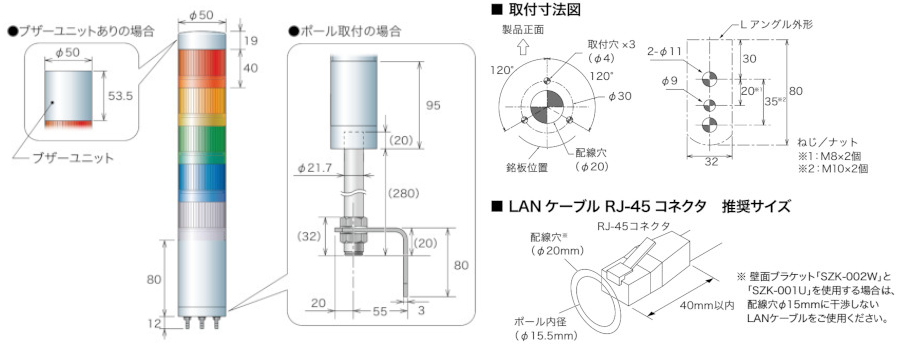

◇取付


［ 直付けする場合 ］

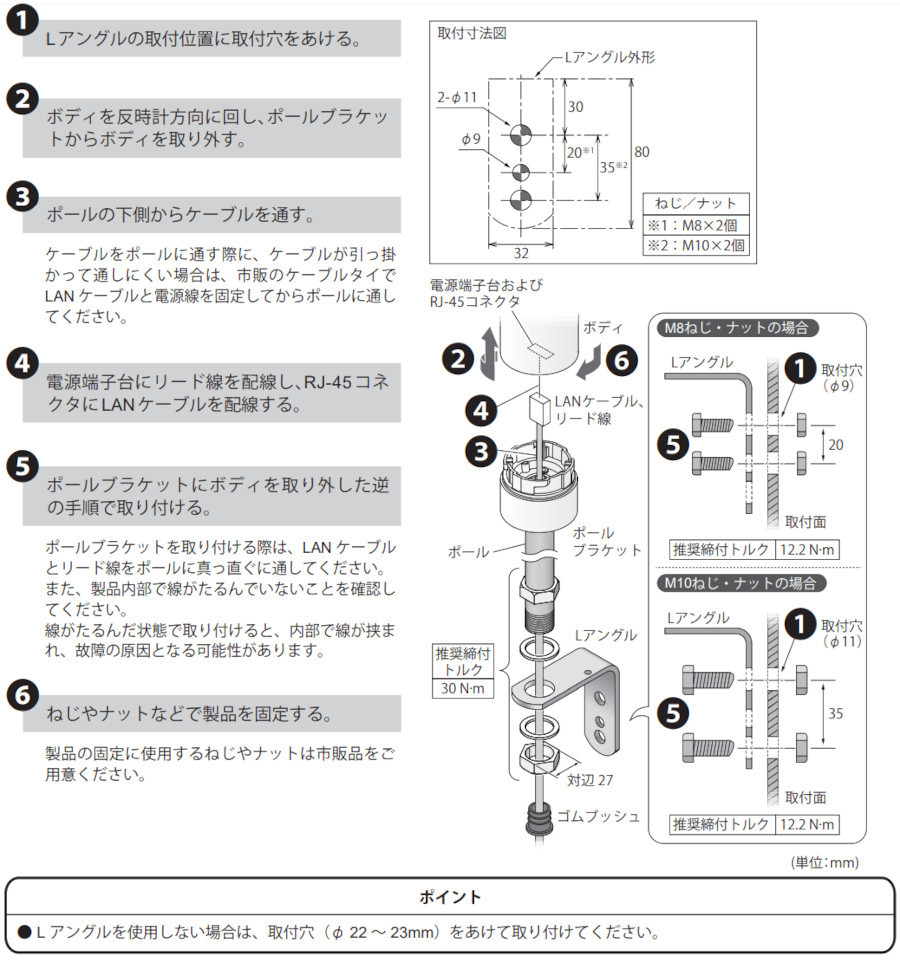

［ ポール取付けする場合 ］

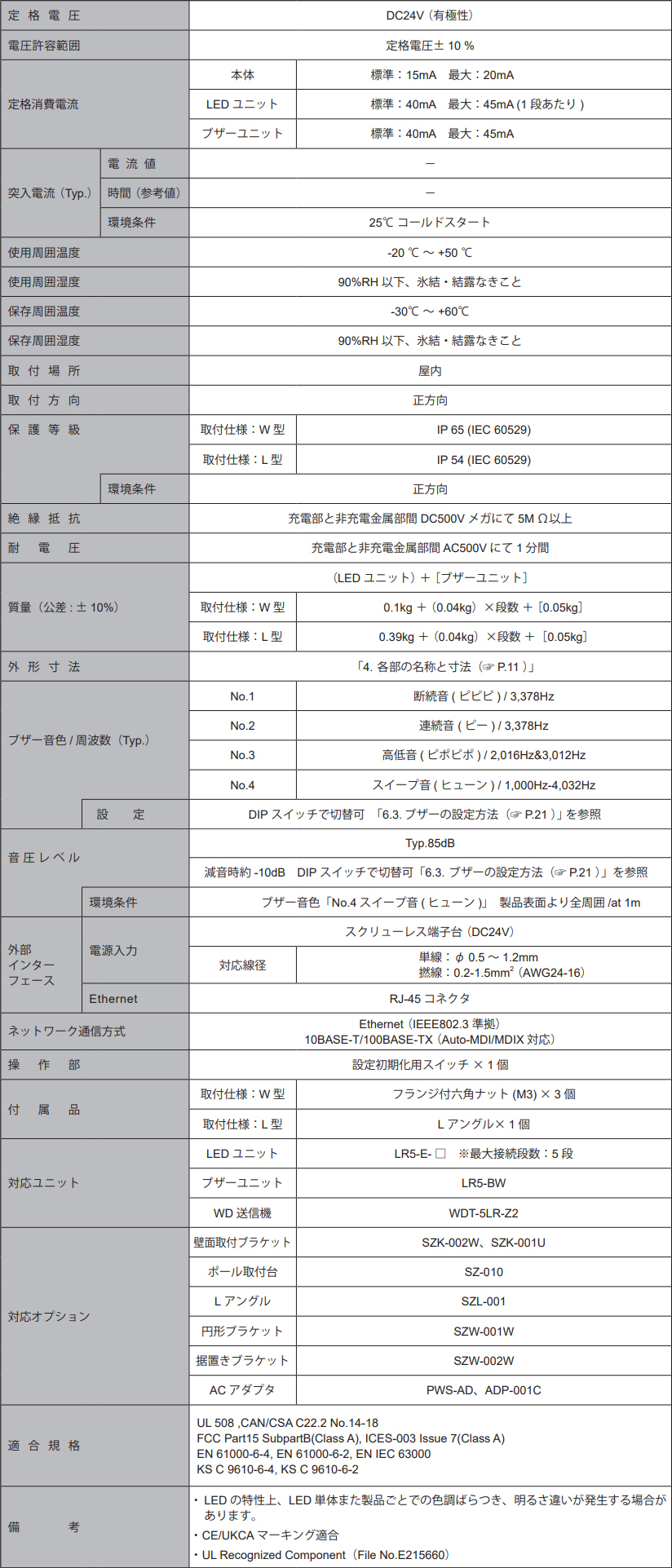

◇仕様


↑ページトップ↑

シンプルな設定で簡単制御
LAN対応 積層信号灯 LR5-LAN：(Φ50)(DC24V)
LR5-LAN用
ボディーユニット

商品番号 LR5L-02E＿
¥ 19,800 税込 〜

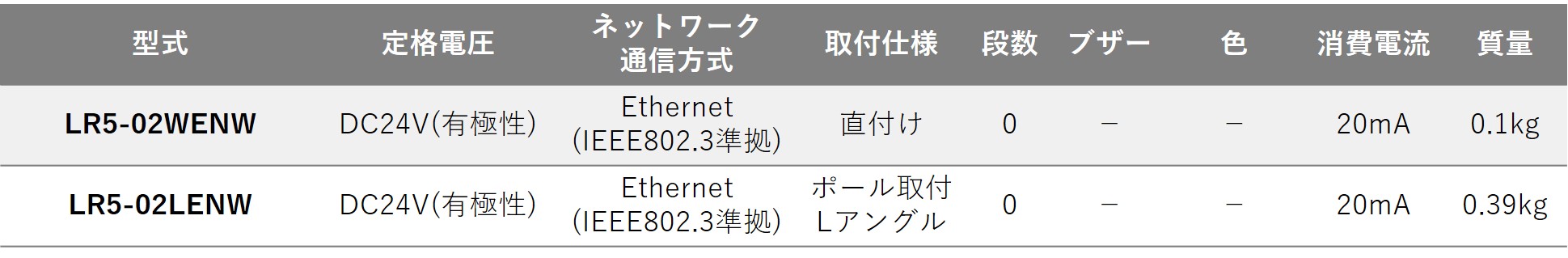

型式

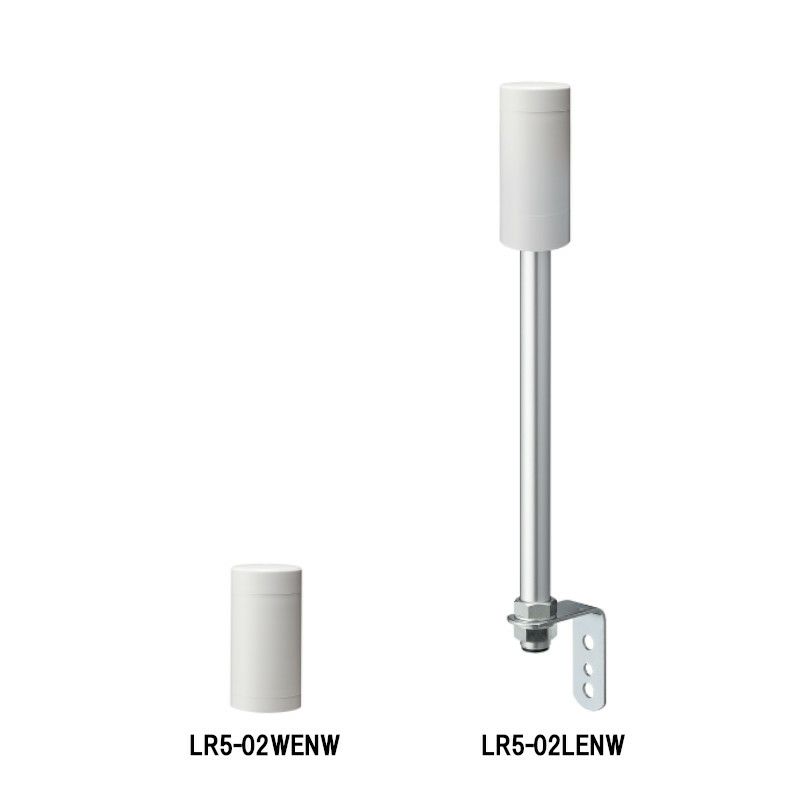

  • LR5-02WENW ¥ 19,800 税込
  • LR5-02LENW ¥ 27,500 税込
