◆LLA-M1TJNNW-R型は当社公式ホームページより、無料サンプル貸出サービス
　を実施しております。

無料サンプル貸出サービス

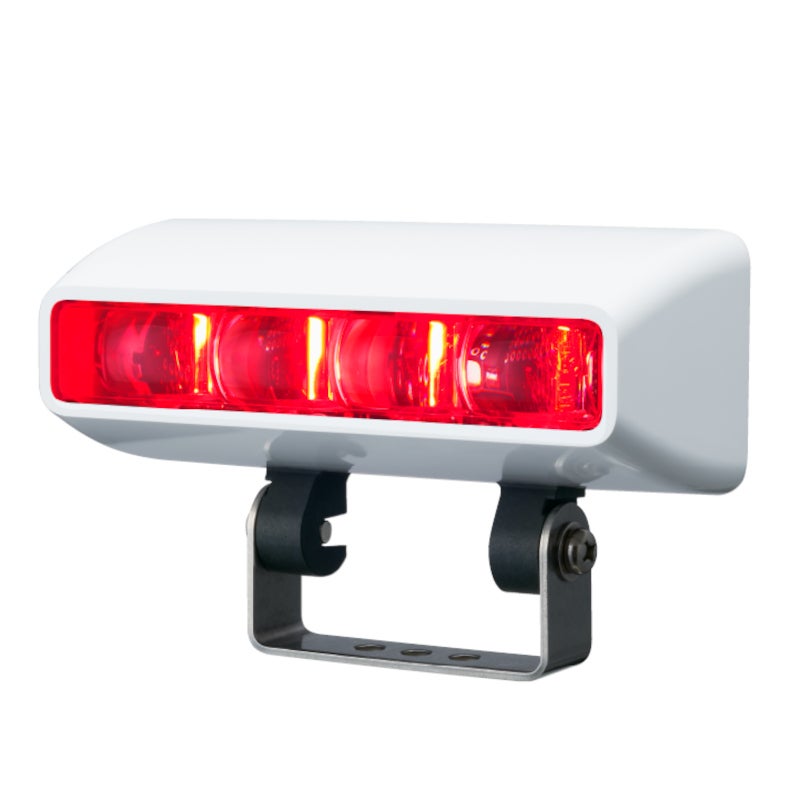

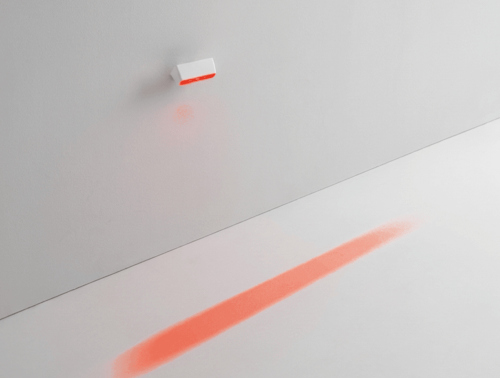

ラインライト LLAシリーズは、視覚へダイレクトに警告する床面照射ライトです。
光による危険エリア表示で、作業者が安心して働ける職場環境づくりをサポートし、
誰でもわかる表示で5S活動の推進や作業ルールの定着にも役立ちます。

■主な特長

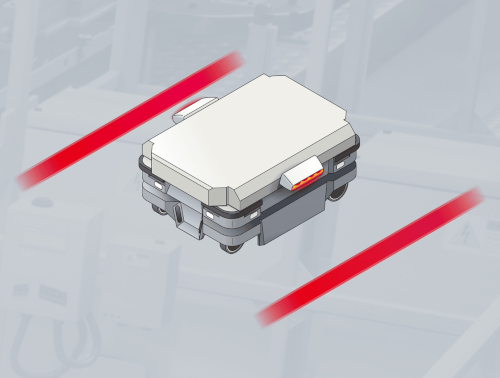

安全性向上 床面に赤いラインを照射し、AGV・AMRの走行ルートや危険エリアを見える化 生産性向上 センサの検知エリアを光で見える化し、無駄な減速・停止を防いで稼働率を向上
AGV・AMR等の走行ルートをはじめ、生産設備や物流エリアの危険箇所・立入注意エリアを赤いラインで見える化できます。直感的な注意喚起により、接触事故やヒヤリハットの削減に貢献します。 区画表示・動線管理を光でスマートに。目に見えないセンサの検知エリアを見える化することで、作業者の生産設備への不要な接近による無駄な減速・停止を防ぎ、稼働率を向上させます。

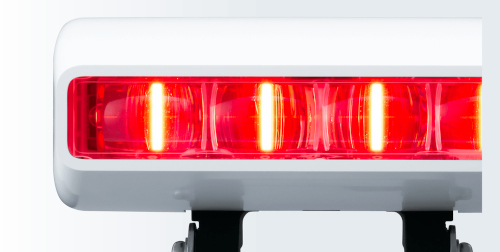

光度1,000cdの均一照射を実現する。つなぎ目のないフラットサーフェースデザイン
高い視認性を実現する光度1,000cdの均一照射です。レンズ面はつなぎ目のないフラットサーフェースデザインで、赤いラインをむらなく照射します。

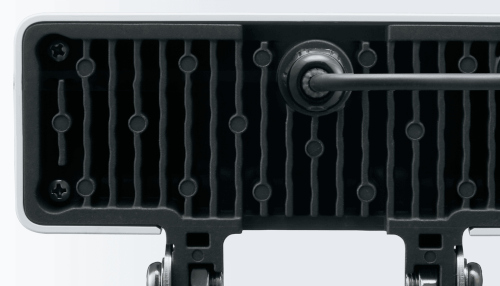

長時間照射を実現する独自の放熱構造
独自の放熱構造により、長時間の照射を実現します。
注）点灯中・消灯直後はベース部に触れず、背面の放熱空間を確保してください。
防水防塵IP65・耐振動性45m/s2で製造現場の環境に対応
保護等級はIP65（IEC 60529）、耐振動性は45m/s2を確保し、製造現場の環境に対応する耐環境性能を備えています。
保護等級IP65はケーブル先端部を除きます。


■製造現場の変化

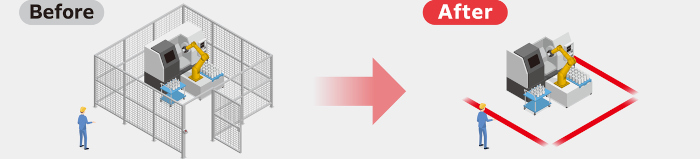

安全エリアを「物理的に区切る」から「光で見える化する」へ
設備や動線の変化に合わせて、製造現場の区画づくりにも柔軟性が求められています。ラインライト LLAなら、安全エリアを光で見える化できます。


■色々な用途に  『赤いラインで危険とルールを見える化します。』

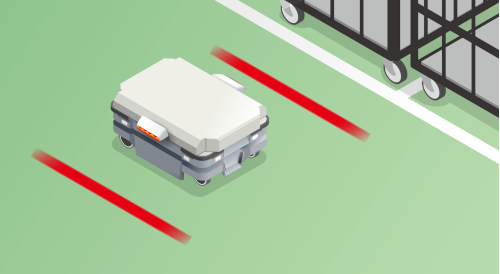

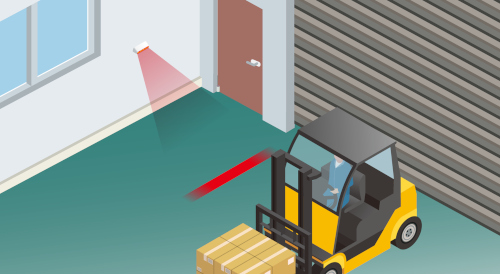

協働ロボットまわりの危険エリア表示 AGV・AMRの走行ルート表示 搬入搬出口の立入注意エリア表
協働ロボットの周囲に赤いラインを照射し、危険エリアとルールを見える化します。 AGV・AMRの走行ルートを赤いラインで見える化し、周囲の作業者に直感的な注意喚起を行います。 搬入搬出口の立入注意エリアを赤いラインで見える化し、接触事故やヒヤリハットの削減に貢献します。

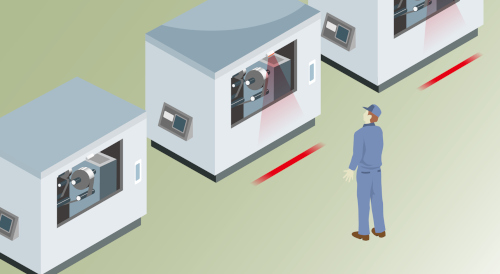

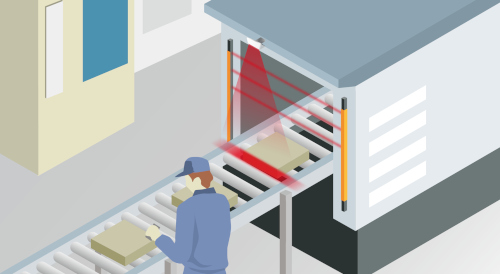

部品置き場の区画表示 加工設備まわりの危険箇所表示 ライトカーテンとの連動によるセンサ検知エリアの表示
部品置き場の区画を赤いラインで見える化し、5S活動の推進や作業ルールの定着に役立ちます。 加工設備まわりの危険箇所を赤いラインで見える化し、作業者の接近に注意を促します。 目に見えないライトカーテンの検知エリアを赤いラインで見える化し、作業者の不要な接近を防ぎます。

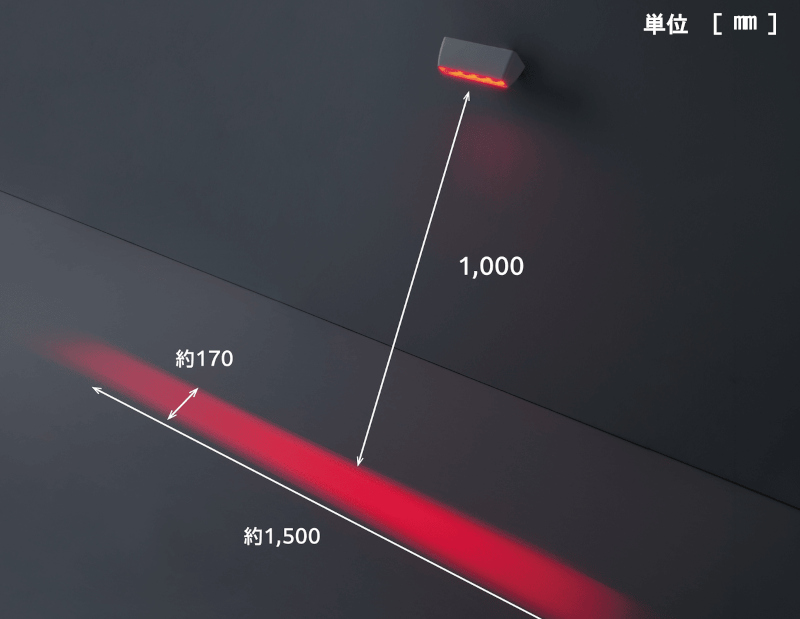

■照射イメージと照射範囲

照射距離1,000mm、取付角度45°で照射した場合の照射範囲は、約1,500mm×約170mmです。


◇配線方法


❶製品の内部保護には2Aのヒューズを設定しています。
 保護用ヒューズは2A以上のヒューズをご使用ください。

【保護ヒューズ（推奨）】


❷UL認証品としてご利用の場合、本製品の電源回路および制御回路はいずれもクラス2電源ユニット（定電圧型）に接続してくだ
 さい。本製品の制御回路はLEDのON-OFF制御をおこないます。
 漏れ電流抑制のため本製品に接続される制御回路を含むシステムにおいて有接点リレーおよびトランジスタがオフ状態のと
 き、インピーダンスが100kΩ以上となるよう設計および施工してください。

❸各配線に使用する芯線の絶縁被覆色を下表に示します。配線前に下表と照合し芯線色が一致していることを必ず確認してくだ
 さい。

【各配線に対する絶縁被覆色一覧】

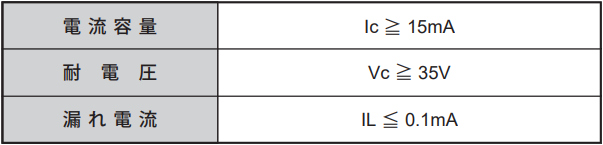

【外部接点容量】

【トランジスタ（NPN型 or PNP型）】

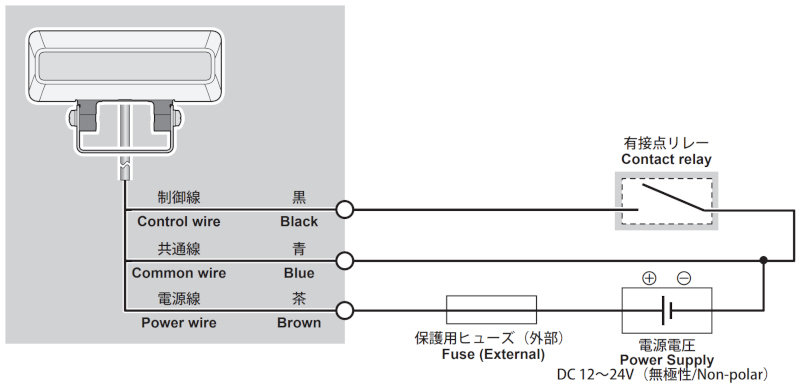

【 有接点リレー 】

 

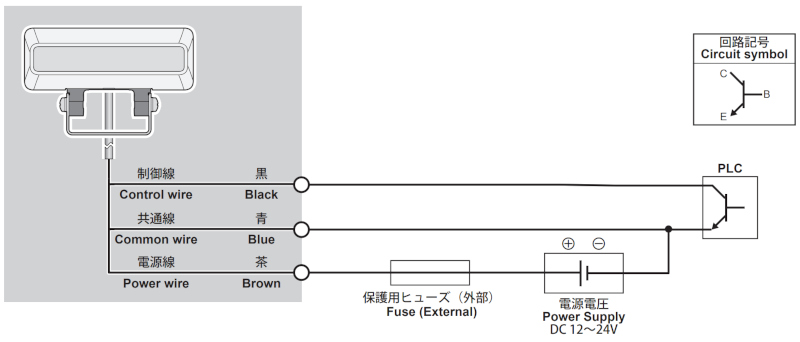

【 PLC（NPN型トランジスタ） 】

 

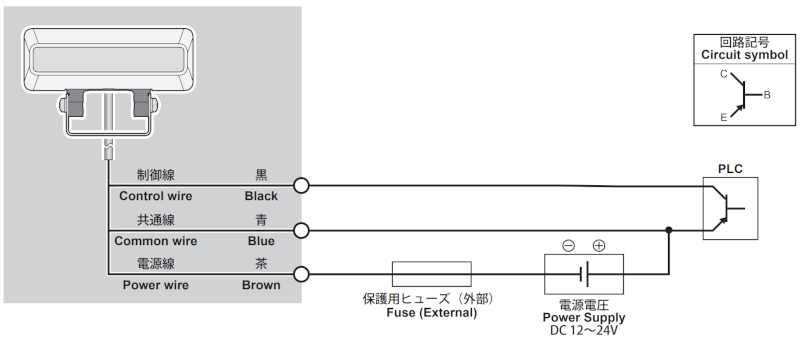

【 PLC（PNP型トランジスタ） 】

 

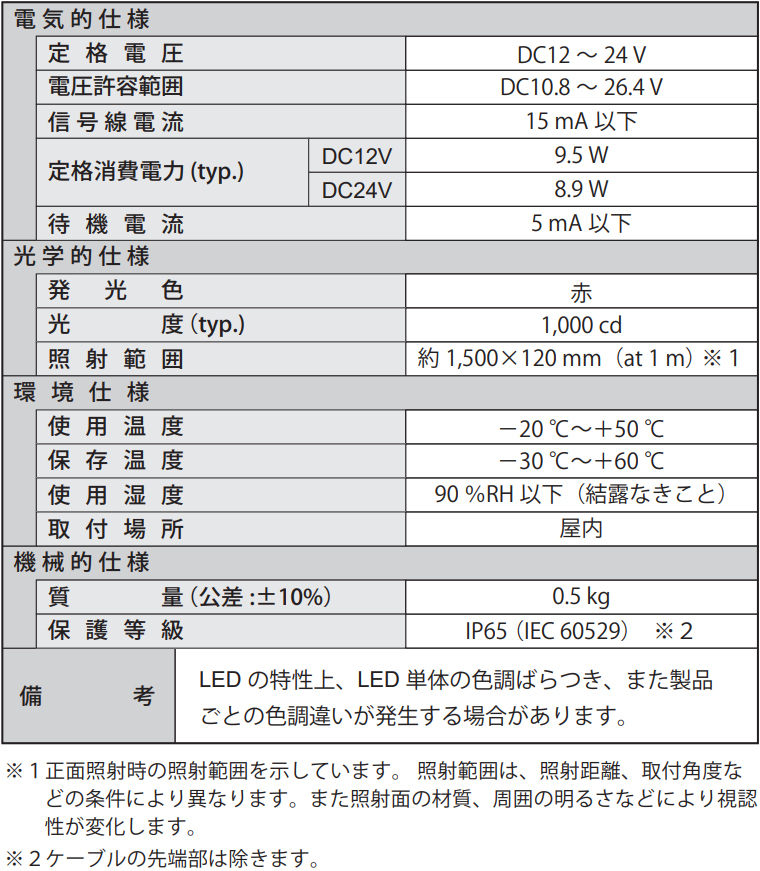

◇仕様



■適合規格
    ●UL 2108, CSA-C22.2 No. 250.2
    ●CE Marking, UKCA Marking ( EN 61000-6-4, EN 61000-6-2, EN IEC 63000, COMMISSION REGULATION(EU) 2019/2020 )
    ●FCC Part 15 Subpart B Class A
    ●ICES-003 Class A
    ●EN / IEC62471

視覚へダイレクトに警告
床面照射ライト LLA-M1：
(DC12-24V)
ラインライト

商品番号 LLA-M1＿
¥ 27,349 税込

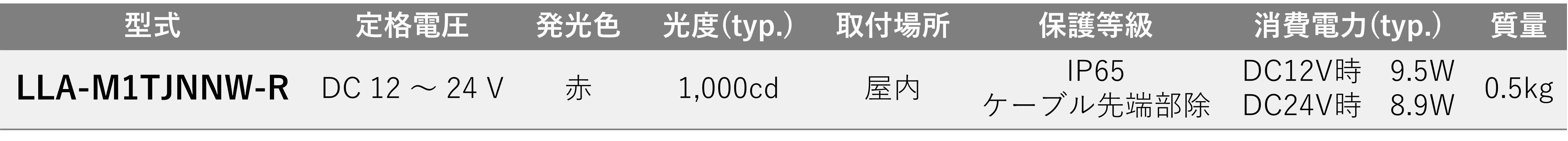

型式
  • LLA-M1TJNNW-R
返品・交換

お問い合わせ

¥32,175円(税込)

  • 特長・仕様
  • 外観図

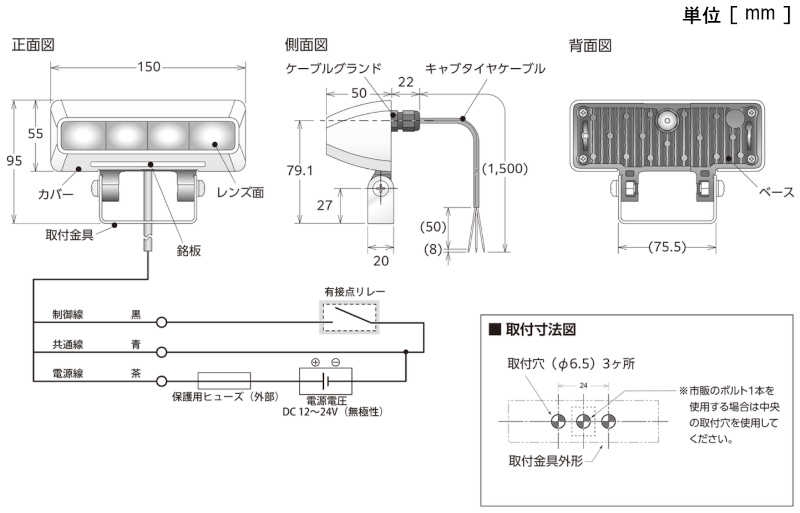

［ 外観図・配線図 ］
電源電圧はDC 12〜24V（無極性）で、制御線（黒）・共通線（青）・電源線（茶）を接続します。取付穴（φ6.5）は3ヶ所です。
市販のボルト1本を使用する場合は、中央の取付穴を使用してください。
配線図中の配線コード、ヒューズ、ネジなどは特に記載のあるもの以外、付属しておりません。
