◆CLN-24A-CD-PT型を当社公式ホームページより、無料サンプル貸出サービスを
　実施しております。

無料サンプル貸出サービス

■厚さ22.2mmの薄型設計 機械のさらなる省スペース化に合わせ、『薄く・低く・自在で邪魔にならない』をコンセプト
　にデザインしました。

■明るさ 820lx 全体光量は従来品の7倍で電球40W以上を確保しました。
　自然な配光特性を持たせ、ワーク部周辺も照らします。

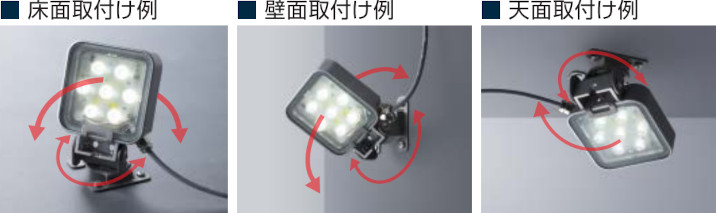

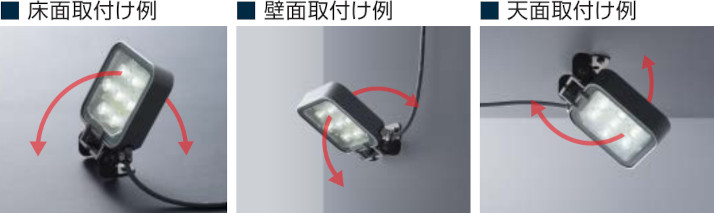

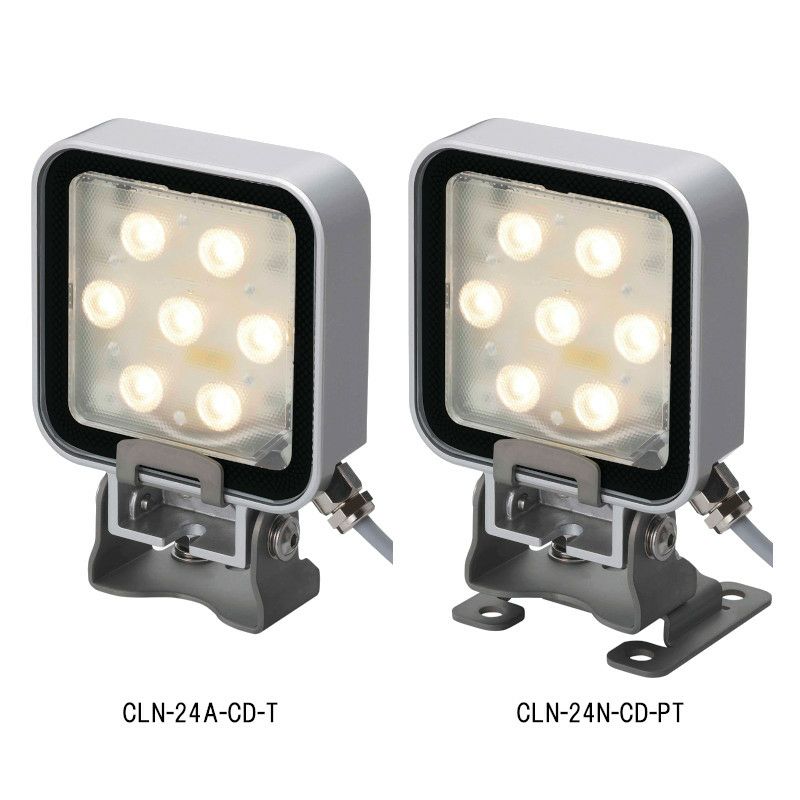

■取付け自在! フレキシブルアングル!

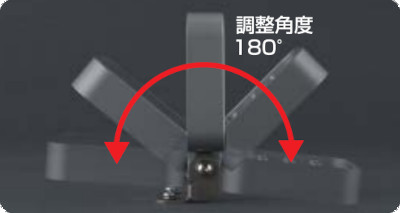

 ●チルトタイプ(Tタイプ)
 　照射角度/上下180°。折りたたむとわずか33mmの厚みスペース。壁面へ超コンパクトに取り付けられます。

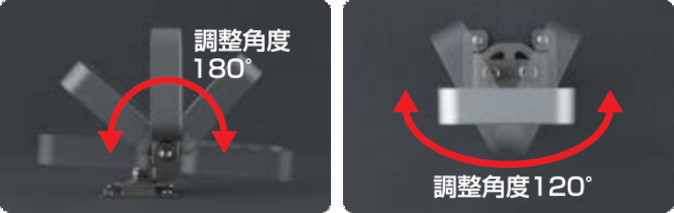

 ●パン・チルトタイプ(PTタイプ)
 　照射角度/上下180°左右120°。折りたたんで43mmの厚みスペース。壁面へも水平に取り付けられ自由に照射角度が調整
 　できます。



■防水/耐油のIP67G準拠 防水と共に加工機械で使用されるクーラントにも対応しました。
　フレキシブルアングルはステンレスを採用しサビから守ります。

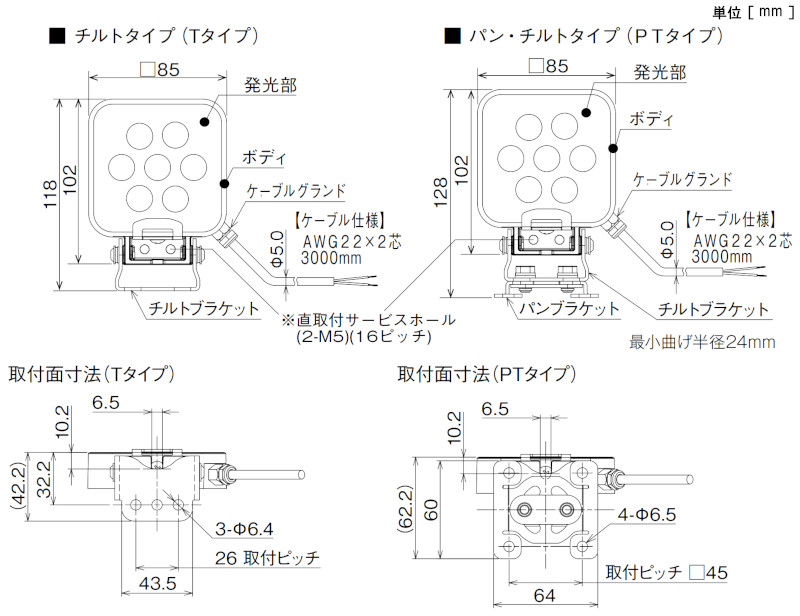

【 取付方法 】下図の長さの単位[ mm ]

■ Tタイプ
　● チルトブラケット取付け
   十分に強度のある平坦な取付面にねじ孔加工後、本体を取り付けます。
   下図のように本体をM6ねじ(2箇所)で取り付けてください。

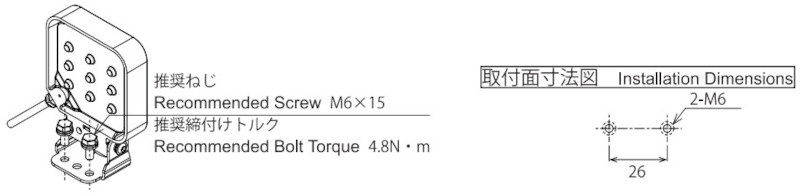

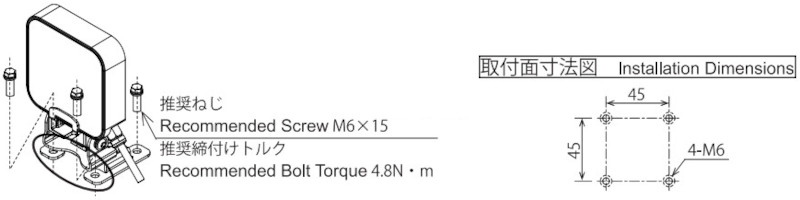

■ PTタイプ
　● パンブラケット取付け
   十分に強度のある平坦な取付面にねじ孔加工後、本体を取り付けます。
   下図のように本体をM6ねじ(4箇所)で取り付けてください。
   取り付ける際はチルトブラケットを適宜調節をしてください(下図丸部)。


■ 共通(ブラケットなし)

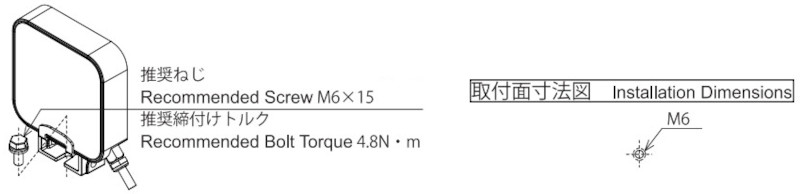

　● ボディ直接取付け
   十分に強度のある平坦な取付面にねじ孔加工後、本体を取り付けます。
   下図のように本体をM6ねじ(1箇所)で取り付けてください。

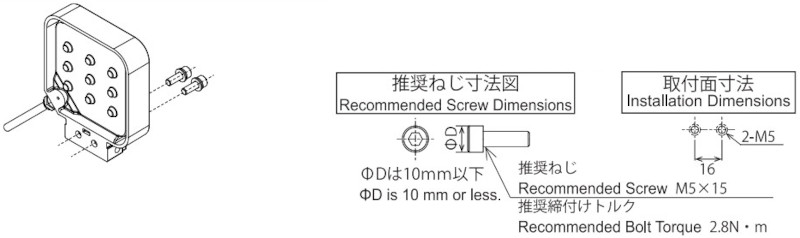

　● 背面取付け
   十分に強度のある平坦な取付面にねじ孔加工後、本体を取り付けます。
   下図のように本体をM5ねじ(2箇所)で取り付けてください。
   ねじ頭が10mmより大きい場合、本体に取り付けできません。

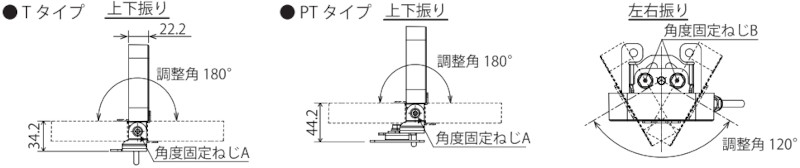

【 調節角の固定(Tタイプ・PTタイプ) 】

 調節角を決定後「角度固定ねじA・B」を固定します。
 ● 角度固定ねじA
   3mm六角レンチにて締付けてください(2箇所)。
   推奨締付トルクは2.8N・mです。
 ● 角度固定ねじB
   M6六角ボルト(対辺10mm)を締付けてください。(2箇所)。
   推奨締付トルクは4.8N・mです。



【 取付方向 】

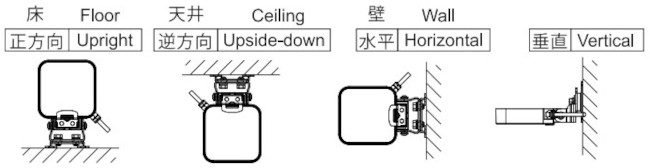

● チルトブラケット取付け・パンブラケット取付け・ボディ直接取付け

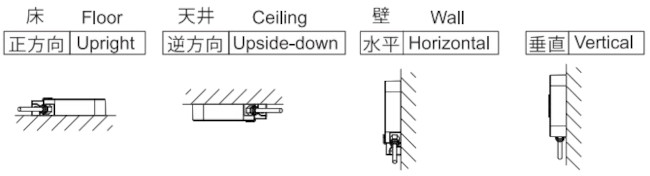

● 背面取付け

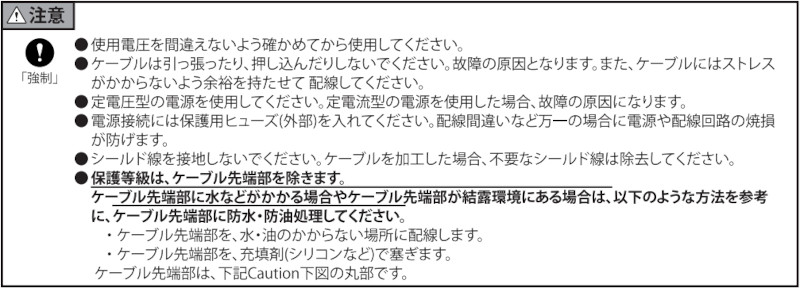

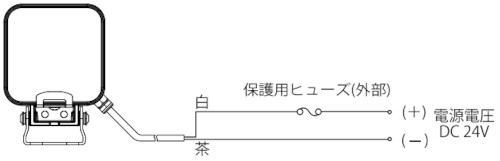

【 配線例 】

　● UL認証品としてご利用の場合、本製品に接続する電源にはクラス2電源ユニット（定電圧型）をご使用ください。
　● 本製品には2A(タイムラグ型)ヒューズが内蔵されています。
　　 本製品と接続される機械保護のために、接続される機械の定格にあった保護用ヒューズをご使用ください。




【 使用方法 】

● 上記「配線方法」にしたがって、電源電圧DC24Vを印加すると、LEDが点灯します。
 ※ 電流が0.1mA以上流れると、LEDが点灯し始めます。

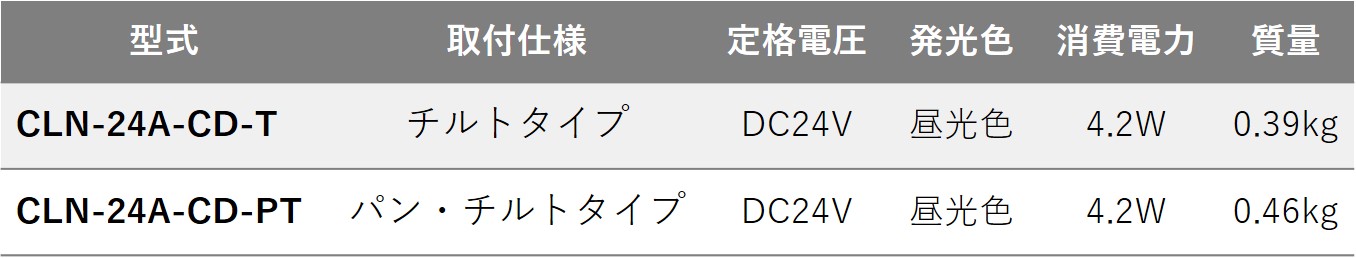

【 仕様 】
