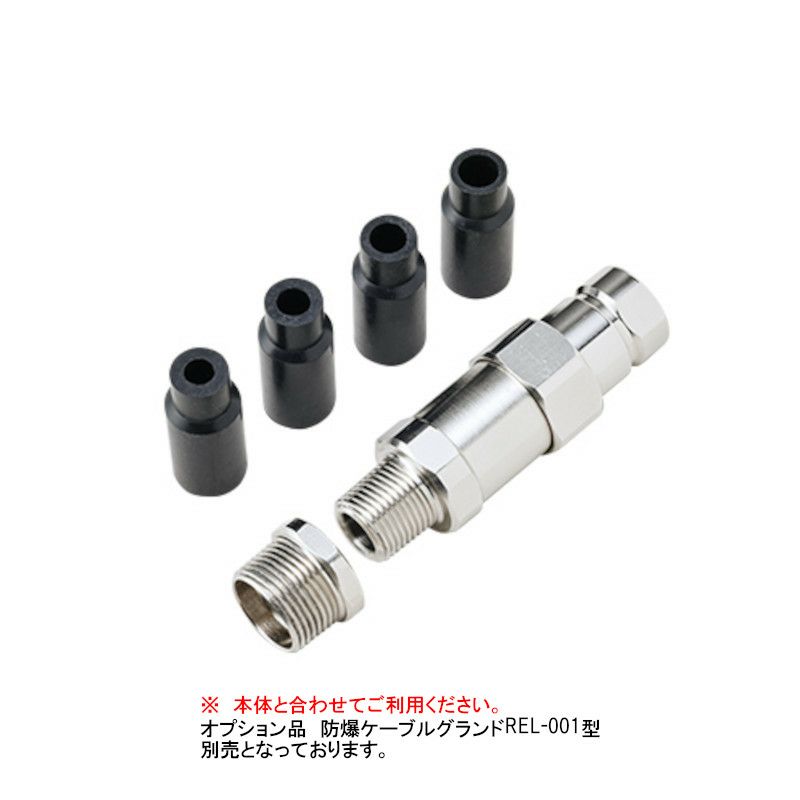

＜注意＞　防爆ケーブルグランドREL-001型（別売）を合わせて
　　　　　ご利用ください。
◆LED＆モータレス設計によりメンテナンスフリーを実現し、ガス設備、塗装ライン、発電所、化学プラントや鉄鋼プラントなどの
　引火爆発の危険がある場所（防爆エリア）での警告用にご使用いただけます。
●防爆構造TIIS規格に適応した防爆構造です。
 防爆ケーブルグランドは、当社指定のオプションパーツ「REL-001」をご使用ください。本指定品の使用が防爆検定の条件と
 なっております。
●国際整合技術指針 2015 Ex d ⅡB+H₂T6 Gb
●グローブは、硬質透明ガラスを使用。
●ボディは、アルミダイカストを採用し、美しい地肌に、塗装処理を施しています。
●トリプルフラッシュ方式で屋外でも視認性の高い表示灯です。


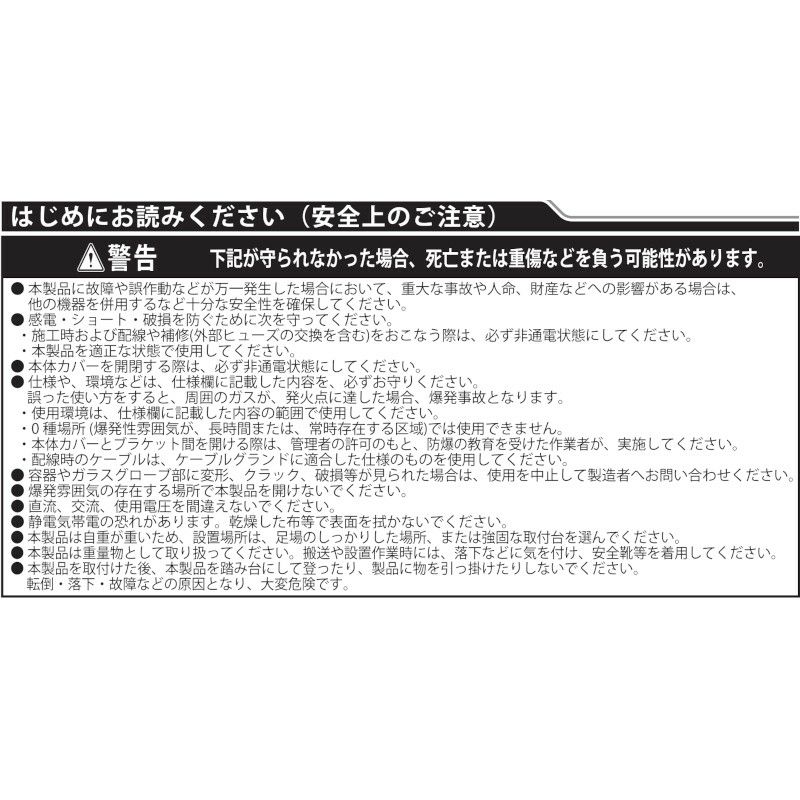

［ 取付・配線方法 ］

■設置

　1.設置場所へ、取付け穴（外観図タブに掲載の取付寸法図参照）の加工をおこなってください。

　2.M8ボルト、ナットで、本体を4個所締め付け、固定してください。（推奨締付トルク 12.3N・m）
　　（M8ボルト、ナットは付属していません。）

■配線

　1.付属品の六角レンチで六角穴付きボルト8個所（M10×27）を取り外し、本体カバーとブラケット間を開けてください。
　　本体カバーとブラケットはヒンＪで接続されています。ヒンジは取り外さないでください。

　2.端子台への配線接続（下図の端子台配線手順参照）は、極性を間違わない様に接続してください。

　3.アース線をアース端子へ接続してください。
　　DC48Vの場合：アース線を外部設置端子に接続してください。
　　　外部設置端子へ接続の場合：付属の丸型端子を使用し、1.25mm2の電線を使用してください。

　4.本体カバーを閉め、付属品の六角レンチで六角穴付きボルト8個所（M10×27）を締め付け、確実に固定してください。
　　（推奨締付トルク 24.4N・m）
　　その際、線のかみ込みに注意してください。また、本体カバーに付属のOリング（ゴムパッキン）は、外さないでください。


［ 端子台配線手順 ］



［ 配線方法 ］



［ 仕様 ］　REL-48をご覧ください。

↑ページトップ↑

TIIS規格に適応した防爆構造で、
引火爆発の危険がある環境で
信頼性の高い警告灯として活躍します。 REL-48：
(Φ228)（DC48V）

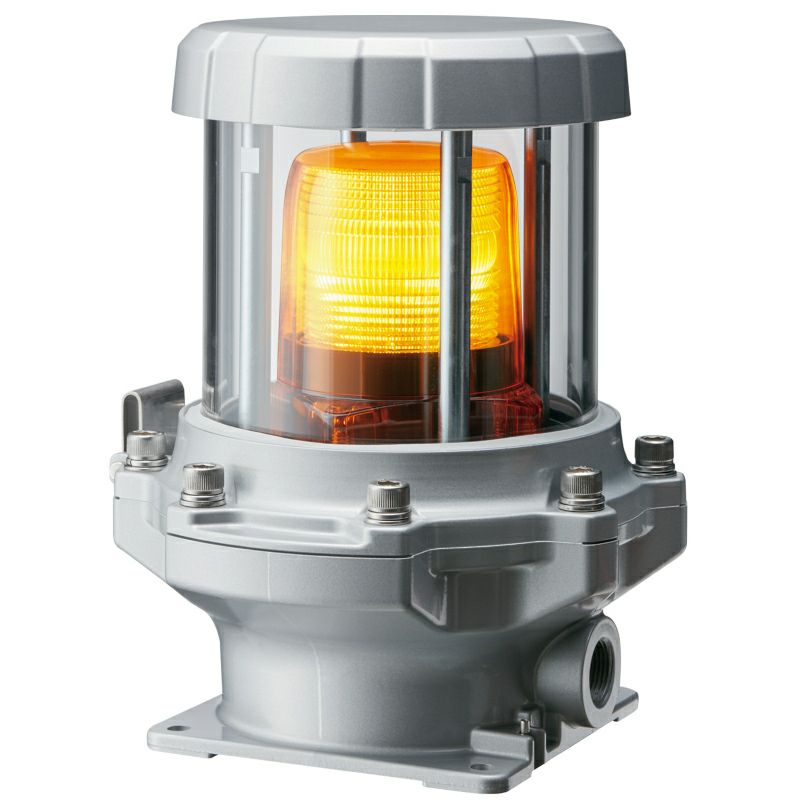

防爆フラッシュ表示灯

商品番号 REL-48＿
¥ 175,142 税込
