◆GL7-M1NC1-T型は、当社公式ホームページより無料サンプル貸出サービスを
 実施しております。

無料サンプル貸出サービス

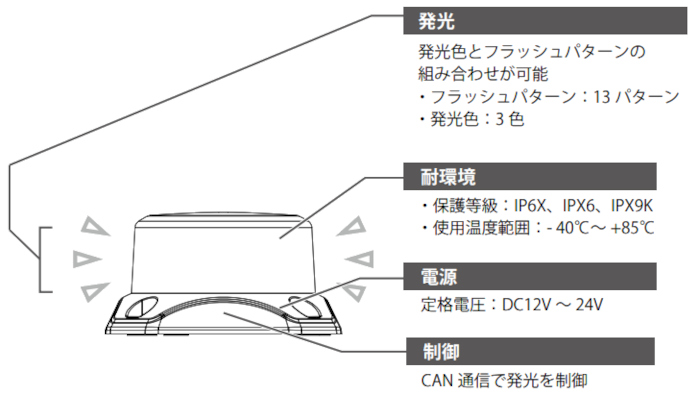

フラッシュ表示灯 GL7 は、耐振動・耐衝撃・IP69K に対応したタフ設計。
省スペース設置が可能な薄型ボディに、用途に応じた多彩なフラッシュパターンと、CAN 通信 / 電圧印加制御の選べる仕様を搭載。
小型建機や屋外装置の状態表示に最適です。



■タフな環境性能

    振動に強い：耐振 110m/s2　耐衝撃 1,000m/s2
    砂ほこりや水に強い：防塵と防水を高めた　IP69K （高温高圧洗浄に対応）

    ※その他、EMC規格（電磁両立性）：ISO13766-1適合、環境試験：ISO16750準拠など、各種国際規格に対応

■設置に場所を取らないコンパクトサイズ

    薄型設計で設置にスペースをとらず、小型建機からフォークリフトへの取付に最適です。


■用途に応じた多彩なフラッシュパターン

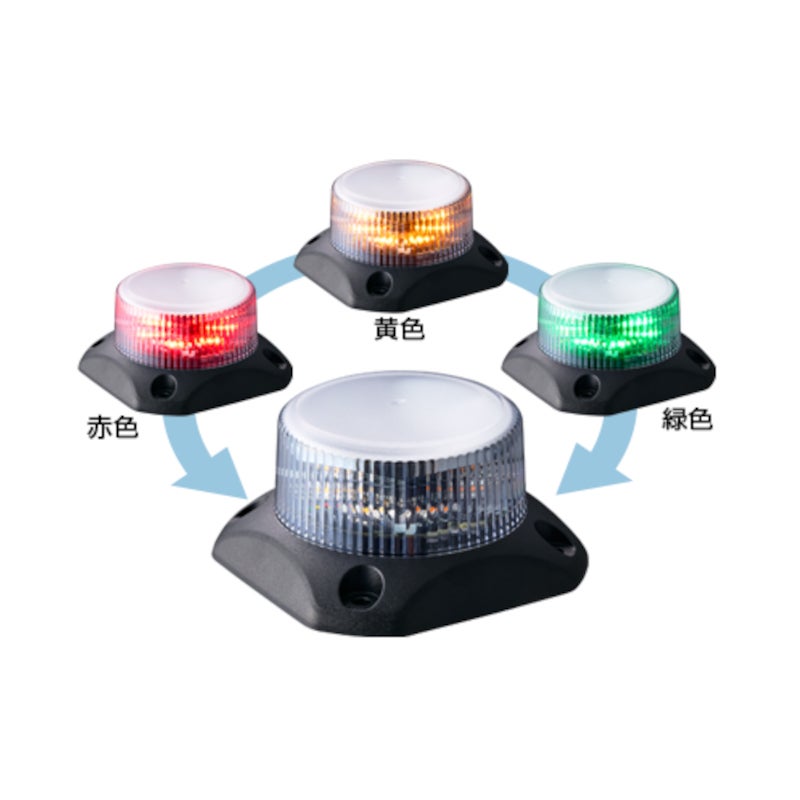

    ●3色発光と、異なるフラッシュパターンの組合せで、直感的に判断可能。
    ●フラッシュパターンの明確な差による情報報知で、発光色に頼らない色覚バリアフリーを実現。

フラッシュパターンのページを閲覧

■CAN通信仕様

    ●建設機械と親和性の高いCAN通信プロトコル：SAE J1939に対応
    ●通信による制御で、13種類のフラッシュパターンや4段階の減光設定が可能です。
    ●表示ステータスによって製品の状態を監視でき、安全なシステム構築に貢献します。
    ●通信速度は「250kbps / 500kbps」に自動対応し、接続時の手間を軽減します。

    ■CAN-BUS

    ●本製品は J1939 の要求仕様を満たした CAN-BUS に接続して使用してください。
    ●CAN-BUS から分岐して本製品と接続する配線⾧（Node Sub Length）が規格以上に⾧い場合には本製品と正しく通信でき
      ない恐れがあります。
      可能な限り CAN-BUS からの分岐配線は短くなるように配線してください。
    ●本製品には CAN-BUS 用の終端抵抗は搭載されていません。終端抵抗処理が不適切な CAN-BUS では本製品と通信ができ
      ませんので、本製品を接続する CAN-BUS には終端抵抗を正しく取り付けてください。
    ●CAN-BUS 上に同じアドレスのデバイスが存在しないようにしてください。同じアドレスのデバイスがある場合は、本製品のア
      ドレスを変更するなどして、重複を避けてください。

    ■通信速度

    ●本製品は J1939-16[Automatic Baud Rate Detection Process] に準拠しており、250kbps と 500kbps のどちらで通信
      制御されるかを自動判定します。
    ●通信速度判定は電源投入時もしくはソフトリセット時におこなわれます。
    ●通信速度判定には CAN-BUS 上の通信パケットのボーレートを用いるため、CAN-BUS 上に全く通信パケットが流れていな
      い場合には自動判定が完了しません。
      CAN に本製品のみが接続されている場合など、自動判定時に CAN-BUS 上に通信パケットが流れていない場合には自動判
      定を完了させるためにダミーの通信パケットを制御側から送信してください。
    ●特別な理由が無い限りは信頼性向上のため 250kbps の通信速度を推奨します。


■使用事例

［ 遠隔操縦している小型建設機械の状態表示 ］ ［ 建設機械の過負荷防止表示 ］
［ 屋外装置の異常報知 ］ ［ 物流倉庫等での安全対策 ］

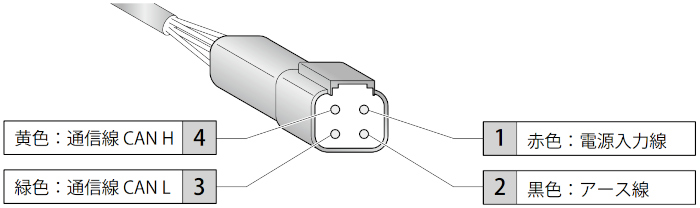

【防水コネクタピン配列】

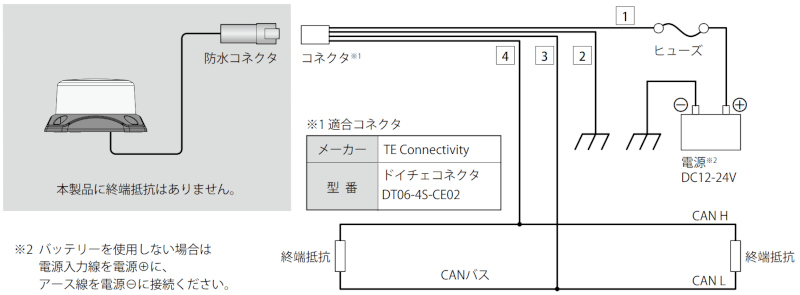

【配線例:GL7-M1NC1-T型】


●　ヒューズ　定格：2A


【取付方法】

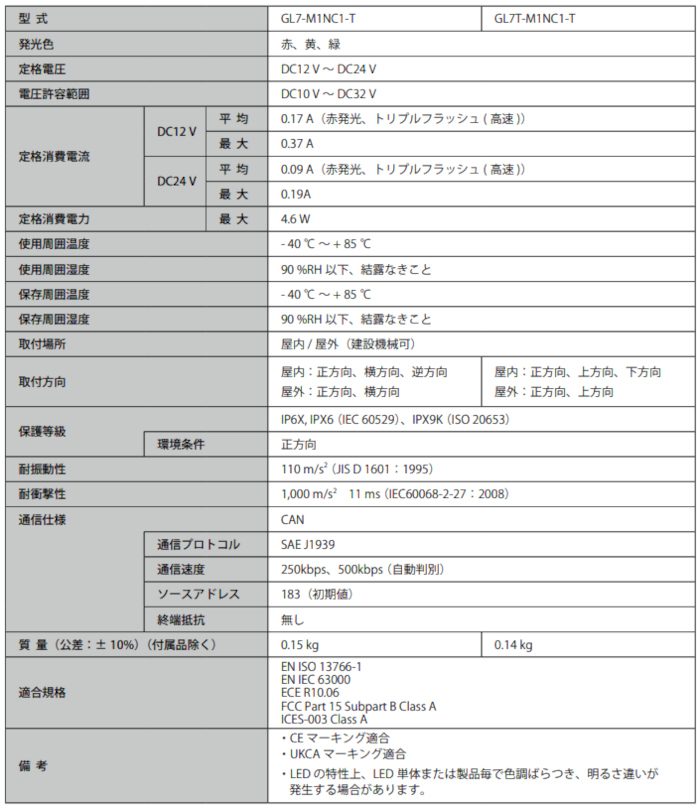

【仕様　型式：GL7-M1NC1-T　をご覧ください】


過酷な環境で活躍する
タフな小型表示灯 GL7-CAN：
(Φ68)（DC12-24V:CAN）
フラッシュ表示灯

商品番号 GL7-CAN＿
¥ 44,226 税込

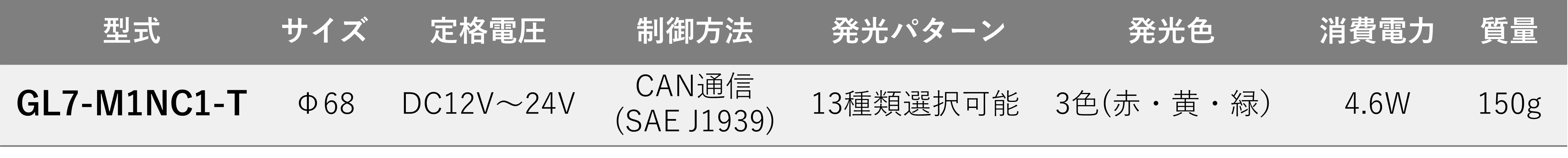

型式
  • GL7-M1NC1-T
返品・交換

お問い合わせ

  • 特長・仕様
  • 外観図

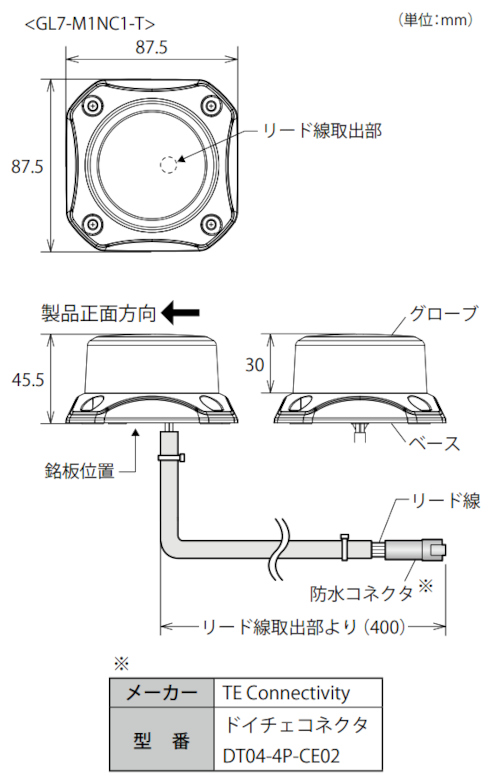

［ 外観寸法図 GL7-M1NC1-T型］
