薄型なのに、圧倒的な視認性。
車載用途だけでなく、店舗・イベント・安全表示にも最適な
LED散光式警光灯。

＜＜ ご検討のお客様へ ＞＞

［建設・設備会社様はコチラ］
［展示会・イベント運営会社様はコチラ］
［店舗集客に悩む事業者様はコチラ］

［車両にお取り付けをご検討のお客様はコチラ］

※車両取り付け時のご注意：
 お取り付けに際して法令違反とならないように所轄の
 国土交通省関連機関へご確認ください。

［建設・設備会社様へ］・［展示会・イベント運営会社様へ］・［店舗集客に悩む事業者様へ］

薄型なのに、圧倒的な視認性。
視認性・軽量性・デザイン性を兼ね備えた店舗・イベント・安全表示にも最適なLED散光式警光灯。

● 薄型設計（高さ約101mm） → ディスプレイや設置時の圧迫感を軽減
● 軽量設計（約3.5kg以下） → 取り付け負担・設置コストを低減
● 高輝度LEDで昼夜視認性◎ → 明るい環境でもしっかり目立つ
● 減光機能付き → 夜間や屋内でも使いやすい
● トリプルフラッシュ点滅 → 即時に注意を引くインパクト演出

『見せたい』と『気付かせたい』を叶える一台。
プロ仕様の視認性を、あなたの現場へ。
フレネルレンズとは・・・全面が均一に発光するため、点滅報知に最適なレンズ。


発光パターン

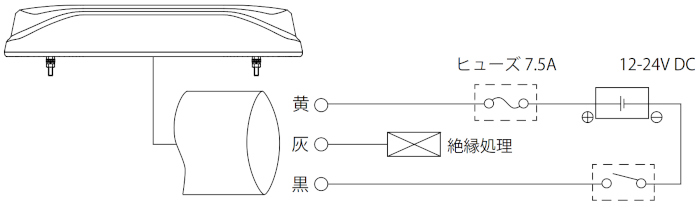

◇配線例

注意
●配線をするときは、必ず散光式警光灯の電源を切ってください。
●ヒューズは指定容量のものをご使用ください。
●使用しない線には、必ず絶縁処理を施してください。
●配線時は必ず仕様電圧範囲でご使用ください。過電圧は内部回路焼損など故障の恐れがあります。

線色 線径 機能
黄 0.5mm2 電源入力線（＋）
黒 0.5mm2 アース（－）
灰 0.5mm2 絶縁処理

◇仕様

［車両にお取り付けをご検討のお客様へ］

建設車両や特殊車両向けの全長550mm薄型散光式警光灯。
全高約101mm・3.5kg以下の軽量設計で車両負荷を軽減し、LED光源と減光機能で昼夜の確実な視認性に対応します。

● 全高を抑えた薄型新デザイン
  → 全高を抑えた薄型設計により約101mmと低全高化を実現しました。
    車両上部への突出を抑えやすく、車両デザインとの調和や実装性に配慮しながら、
    車両への負担軽減にも貢献します。
● 軽量化により車両負荷を低減
  → 強度を保ちながら軽量化を図り、3.5kg以下を実現。
● LED光源による高い視認性
  → 光源にLEDを採用。黄は正面光度2000cd以上、青・緑は500cd以上（いずれもグローブ透過後）を確保。
    新設計のレンズとLEDユニットにより、薄型ボディでありながら十分な視認性を発揮し、昼夜を問わず
    確実な注意喚起を支援します。
● DC12V / DC24V対応、車載に適した仕様
  → 定格電圧はDC12V / DC24V、電圧許容範囲はDC9.5V～DC30Vに対応。
    使用周囲温度-30℃～+75℃と、厳しい環境条件も想定した仕様です。
    さらに、EMCはECE R10.05レベルを満足しており、車載機器としての適用性にも配慮されています。
● トリプルフラッシュの交互点滅で明確に報知
  → 点滅回数は400±20回/分のトリプルフラッシュ交互点滅を採用。
    被視認性を高めながら、注意喚起を明確に行えるため、建設車両や特殊車両など、周囲への確実な
    報知が求められる場面に適しています。


◇道路運送車両の保安基準について

「自動車には、側方灯、－中略－、緊急自動車の警光灯、道路維持作業用自動車の灯火、－中略－を除き、点滅する灯火または光度が増減する灯火を備えてはならない。」
「自動車に備える灯火は、前照灯、－中略－、緊急自動車の警光灯、道路維持作業用自動車の灯火、－中略－を除き、光度が三百カンデラ以下のものでなければならない。」（道路運送車両法の保安基準）という規定があり当社製品は三百カンデラ以上の光度を持つため、上記目的以外の車両に取り付け、公道を走行した場合は法律違反になります。

赤色灯 黄色灯 緑色灯 青色灯
緊急車両用 道路維持作業車両用 道路運送車両用 防犯パトロール
警察、消防、救急などの緊急車両用として使われています。 国土交通省、NEXCOなど道路維持作業車両用として使われています。 大型トレーラーなどの道路運送車両用として使われています。 防犯パトロール用の回転灯は青色と法律で定められています。


◇配線例

注意
●配線をするときは、必ず散光式警光灯の電源を切ってください。
●ヒューズは指定容量のものをご使用ください。
●ラジオ・無線機のアンテナおよび配線からはできる限り遠ざけて取り付けてください（500mm以上）。
 近づけすぎたり、周囲の環境によってはラジオや無線機および点滅パターンに影響が出る場合があります。
●使用しない線には、必ず絶縁処理を施してください。
●配線時は必ず仕様電圧範囲でご使用ください。過電圧は内部回路焼損など故障の恐れがあります。
●製品の配線の際は、弊社オプションのスイッチまたはリレーの使用を推奨しております。
 電流容量の小さいスイッチまたはリレーを使用すると、スイッチおよびリレーが焼損する恐れがあります。

線色 線径 機能
黄 0.5mm2 電源入力線（＋）
黒 0.5mm2 アース（－）
灰 0.5mm2 減光入力線（＋）

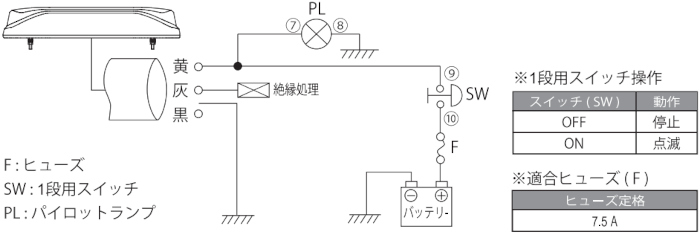

【　1段用スイッチ使用時の配線例（点滅動作のみご使用の場合）　】
配線図中の数字は、当社オプションパーツの端子配置を示します。下図オプションパーツ参照

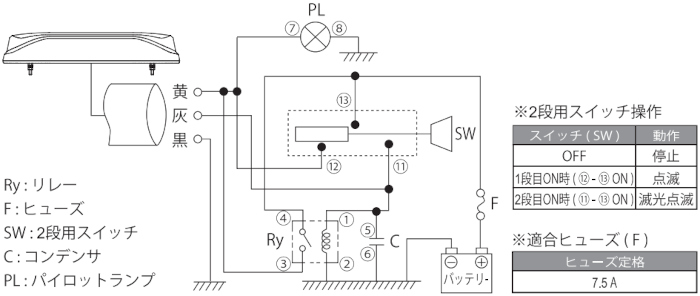

【　2段用スイッチ使用時の配線例　】
配線図中の数字は、当社オプションパーツの端子配置を示します。下図オプションパーツ参照

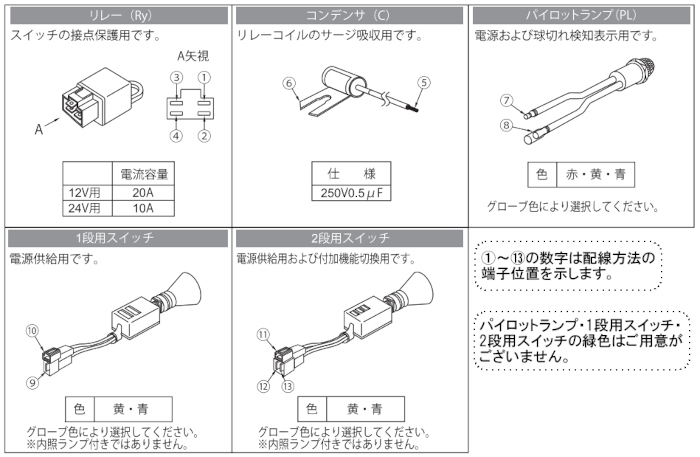

【　オプションパーツ　】

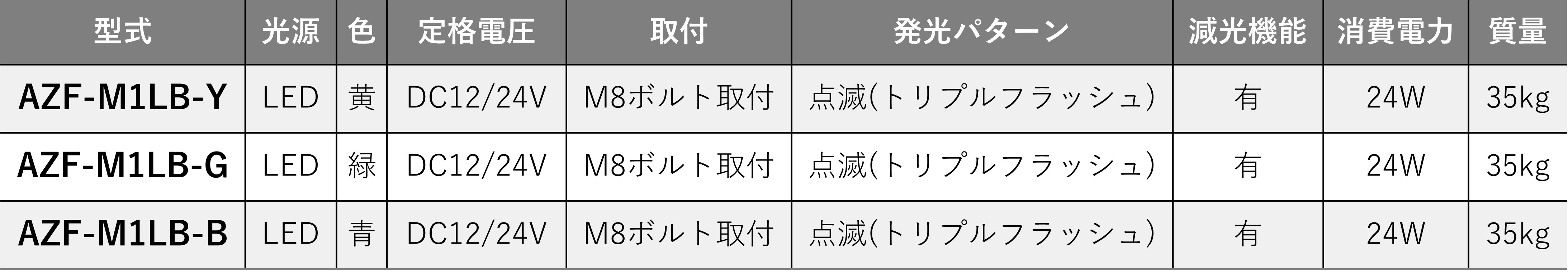

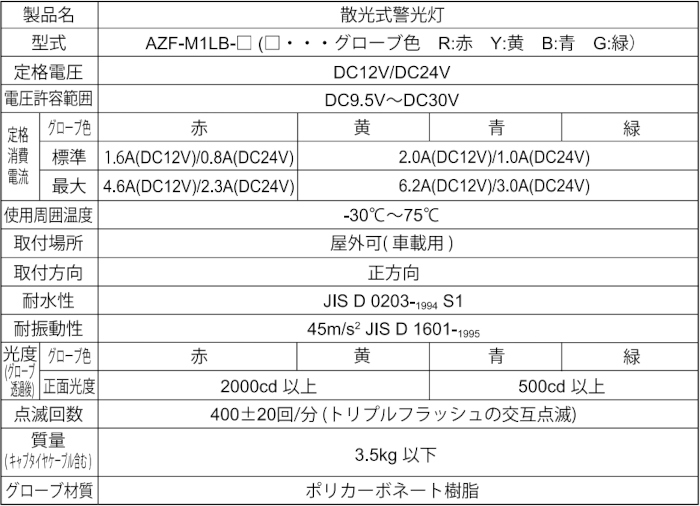

◇仕様

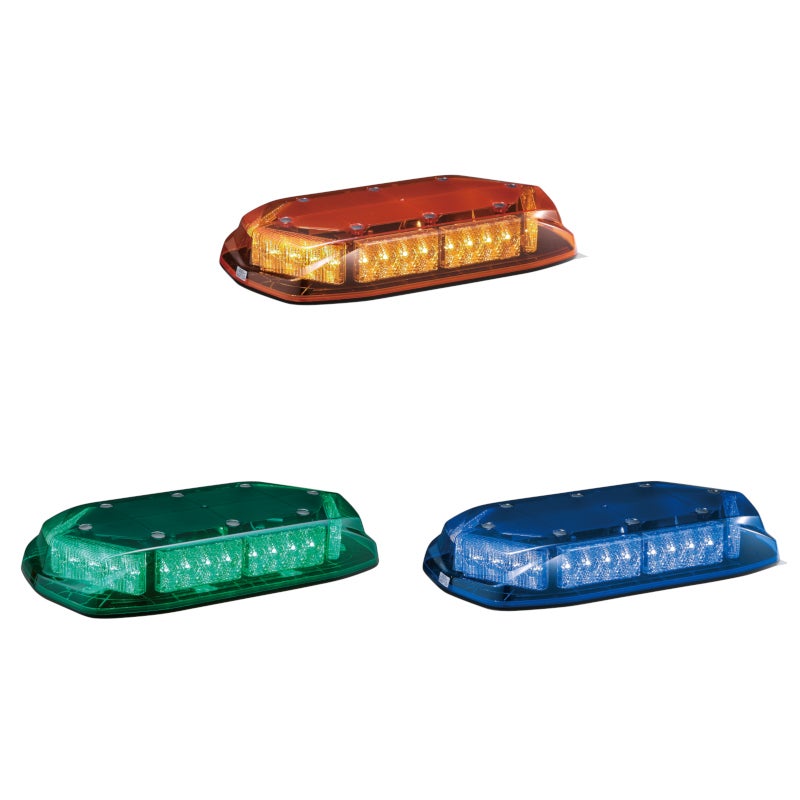

【高視認性LED散光式警光灯】
AZFシリーズ
薄型・軽量・昼夜対応・減光機能付き AZF：
(DC12/DC24V)
散光式警光灯エアロウイング®

商品番号 AZF-M1LB＿
¥ 75,240 税込 〜
型式
  • AZF-M1LB-Y ¥ 75,240 税込
  • AZF-M1LB-G ¥ 80,190 税込 在庫なし
    —
  • AZF-M1LB-B ¥ 75,240 税込
返品・交換

お問い合わせ

¥83,600円(税込)

¥89,100円(税込)

¥83,600円(税込)

  • 特長・仕様

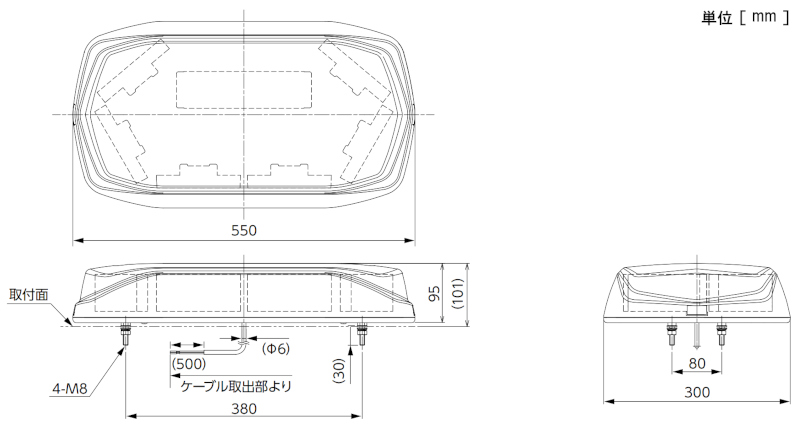

  • 外観図
